3.5 Гибкий мультиплексор нпп potek t-130

Мультиплексор Т-130 формирует первичный цифровой поток и обес­печивает организацию:

-соединительных линий между всеми типами АТС и АМТС;

-цифровых каналов и доступ к цифровым сетям;

-удаленных абонентских линий.

Имеет встроенную гибкую систему контроля за работой, которая по­зволяет:

-устанавливать необходимые режимы работы;

-производить проверку отказавших плат и локализовать причину неисправности;

-применять различные системы вывода сигнализации (автоном­ная индикация, шина УСО, RS-485);

-обеспечить централизованное обслуживание.

Возможна поддержка мультиплексором следующих интерфейсов:

-оптического линейного тракта 2 Мбит/с;

-HDSL линейного тракта 2 Мбит/с.

Особенности

-гибкая модульная структура;

-широкий выбор канальных интерфейсов;

-возможность работы со всеми типами отечественных АТС без дополнительного оборудования;

-применение БИС;

-легкость монтажа и настройки;

-встроенная система контроля и управления;

-наличие интерфейса «УСО»;

-простой русскоязычный интерфейс пользователя;

-возможность тестирования плат и локализации неисправности;

-монтаж в любую стойку (19", СКУ-01).

Возможные среды передачи

-сети SDH и PDH (канал Е1 2Мбит/с);

-тракты HDSL;

-волоконно-оптические линии;

-радиорелейные линии.

Сервис и сигнализация

Гибкий мультиплексор Т-130 имеет:

-встроенную систему контроля и сигнализации;

-тестовое программное обеспечение, позволяющее локализовать неисправность;

-различные типы внешних интерфейсов сигнализации (RS-232, УСО, автономную сигнализацию);

-расширенную систему HELP и справочную информацйю по экс­плуатации;

-встроенную служебную связь;

-гибкое программное обеспечение.

Это позволяет быстро получить информацию о состоянии оборудо­вания и авариях, локализовать и устранить дефект, выявить причину, производить удаленный контроль.

Интерфейс обслуживания

-простой в работе;

-русскоязычный;

-обеспечивает конфигурацию системы;

-характеризуется гибкой системой контроля за работой, позво­ляющей:

1) устанавливать необходимые режимы работы;

2) производить проверку плат и локализовать неисправность.

Преимущества системы Т-130

-удобство установки, настройки и эксплуатации;

-совместимость с сигнализацией УСО;

-встроенный глубокий контроль диагностики неисправностей;

-русскоязычный интерфейс пользователя;

-сетевое программное обеспечение;

-широкая и постоянно пополняющаяся номенклатура канальных интерфейсов;

-небольшое количество видов плат;

-сервисный пульт для эксплуатации;

-возможность адаптации под нестандартные и редко встречаю­щиеся протоколы сигнализаций.

Надежность

Надежность системы Т-130 обеспечивается:

-небольшим количеством видов плат;

-большой степенью интеграции элементной базы;

-схемными решениями и программным обеспечением, осуществ­ляющими защиту элементов;

-выбором элементов с большим ресурсом;

-современным производством (поверхностный монтаж, термопро­гон, тестирование)

и поддерживается:

-гарантийным и послегарантийным обслуживанием;

-наличием современной сервисной службы;

-созданием новых версий программного обеспечения.

На рисунках 3.8 - 3.11 приведены примеры использования мультип­лексора Т-130 на сетях связи.

Рисунок 3.8 - Вынос абонентской емкости

Рисунок 3.9 - Организация цифровых каналов для соединения ком­пьютерных сетей

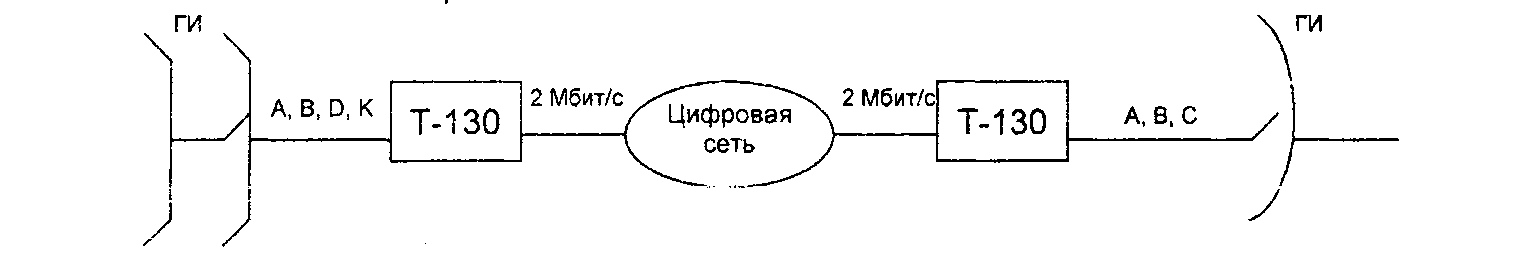

Рисунок 3.10 - Организация межстанционной связи между АТС декадно-шаговых и координатных систем без применения различных типов РСЛ (реле соединительных линий)

Рисунок 3.11- Организация межстанционной связи между аналого­выми и цифровыми АТС

Структурная схема ГМ Т-130 приведена на рисунке 3.12, где ЦПМ - цифровой процессорный мультиплексор.

Рисунок 3.12- Структурная схема Т-130

Канальные интерфейсы для ГМ Т-130 приведены в таблице 3.4.

Таблица 3.4 - Канальные интерфейсы Т-30

Название	Назначение
ВСУ	3/4 -проводное согласующее устройство входящего окончания, в том числе междугородного (АТСШ и ATCK)
ИСУ	3/4 -проводное согласующее устройство исходящего окончания (АТСШ и АТС К)
ССУ	2-проводное согласующее устройство станционного окончания
АСУ	2-проводное согласующее устройство абонентского окончания
кин	Конвертер интерфейса V.35, конвертер интерфейса RS 232
ЕСУ	2/4 -проводное согласующее устройство Е&М
эло	Линейный тракт G.703 2 Мбит/с с допустимым затуханием сигнала в линии до 40 дБ
АСО	Автономный блок сигнализации
УСО	Устройство для подключения мультиплексора к шине УСО и к компьютеру
кси	Программируемый конвертер сигнализации
КРК	Модуль кроссконнектора 5 портов G.703 2Мбит/с
ПРП	Преобразователь 2 потоков 1.024 Мбит/с в один поток 2.048 Мбит/с (G.703, G.704)
Число аналоговых каналов	I 30 (кодирование речи-в соответствии с Рек. MC3-T G.711)
Число цифровых каналов с интерфейсами i V.35, G.7Q3	1+30
Электропитание (по выбору)	220 В х 10%, 50 Гц ± 5% от -36 В до -72 В
Цифровой интерфейс G.703 2 Мбит/с: код передачи входное сопротивление синхронизация допустимые потери на частоте 1.024 МГц	HDB-3 / AM! (в соответствии с Рек. МСЭ-T G.703) 120 Ом внутренняя, внешняя, с внешним запуском 0+6 дБ
Сигнализация для аналоговых абонентов i общий канал обмена	По 16 ки
Джиттер	В соответствии с Рек. МСЭ-Т G.732. G.736. G.823
Диапазон рабочих температур	От +5°С до +50°C )
Режим работы	Круглосуточный (относительная влажность до 85% при температуре +30°С)
Внешнее управление i	От IBM PC компьютера (с минимальной конфигураци­ей 486 DX 66/4 Мбайт ОЗУ) по RS-232 / 9.6 кбит/с. через сетевое оборудование (модем, циф­ровой канал, маршрутизатор и т.д.)
Потребляемая мощность	30+150 Вт
Параметры канальных интерфейсов ВСУ, ИСУ
Количество каналов на плате			2
Вх /вых. Сопротивление			600 Ом
Входные уровни			От -16 дБ до -4 дБ
Выходные уровни			От-13 дБ до -7 дБ
Остаточное затухание в канале			7 дБ
Неравномерность АЧХ в диапазоне 300 Гц+3400 Гц			От -0,8 дБ до +0,5 дБ
Набор номера ; Батарейными импульсами (или кодом «2 ИЗ 6») Параметры канальных интерфейсов ССУ, АСУ
Количество каналов на плате			2
Вх /вых. Сопротивление			600 Ом
Напряжение вызывного генератора			90 В
Ток питания микрофона			До 20 мА
Скорость импульсного набора			7+13 имп/с
Параметры канального интерфейса V.35
Количество каналов на плате			п
Электрические параметры цепей, их состав и протоколы обмена			В соответствии с Рек МСЭ-Т G.797, V.28, V.35
Управление			ручное и программное от центрального npotg^copa
Синхронизация			Внешняя и внутренняя
Скорость обмена			2лх64 кбит/о+1 Мбит/с
Паоаметры канального интерфейса RS-232
Электрические параметры цепей, их состав и протоколы обмена			V.24/RS-232 на 3-контактный разъем
Управление			Программное от центрального процессора
Синхронизация			Внутренняя
Скорость обмена			1200, 2400, 4800, 9600, 19200, 38400, 57600 бит/с
Параметры канального интерфейса Е&М
Количество телефонных каналов на плате			3
Входное и выходное сопротивления			600 Ом
В режиме четырехпроводного окончания номинальный уровень на входе номинальный уровень на выходе			-13 дБ -3.5 дБ +4 дБ -3.5 дБ
В режиме двухпроводного окончания номинальный уровень на входе номинальный уровень на выходе			0Д5 -7 дБ
Неравномерность АЧХ относительно номи­нального выходного уровня для цифро- аналогового или аналого-цифрового режима			-0,9 дБ:+0.5 дБ
Шум в незанятом канале при НЧ входе, на­груженном на 600 Ом i -67 дБ
Параметры сигнального канала: количество сигнальных каналов для каждого телефонного канала параметры сигнала на входе параметры сигнала на выходе возможность подключения индуктивной на­грузки искажение длительности передаваемых им­пульсов		2 0 или обрыв номинальный ток 100 мА, номинальное напряжение <100 В есть

Мультиплексор Т-130 имеет электрический и оптический линейные интерфейсы, параметры которых приведены на рисунке 3.13.

В мультиплексоре Т-130 используются специальные согласующие устройства соединения со всеми типами АТС, разновидности которых приведены в таблице 3 4, а схемы соединения - на рисунках 3.14÷3.17

На рисунке 3.18 приведены варианты построения мультиплексора Т-130 в режиме ввода-вывода с кросс-коммутацией ОЦК (64 кбит/с) на ба­зе модуля кроссконнекторов КРК.01.

На рисунках 3.19 и 3.20 приведены соединения мультиплексора Т- 130 с ИКМ-15 с использованием преобразования потока ПРП.01.

Конструктивное исполнение мультиплексора Т-130

Возможно размещение в стойки СКУ и 19" любой высоты, глубина модульного каркаса 215 мм. Доступ с обратной стороны блока не требу­ется, что при необходимости обеспечивает возможность размещения мультиплексора вплотную к стене.

Сервисное оборудование, программное обеспечение и услуги

В комплект поставки аппаратуры могут быть включены:

-тестеры аналоговых каналов (для проверки работоспособности исхо­дящих и входящих согласующих устройств);

-аксессуары для организации служебной связи (кабели, телефонные трубки);

• программное обеспечение для организации центра технической эксплуатации;

• программа мониторинга аппаратуры Т-130 для Windows 3.X и Windows 95 (локальное управление в одном объекте связи до 16 шт. Т-130 с одной ПЭВМ);

• терминальная программа для расширенного и удаленного мони­торинга Т-130 (управления до 16 пар Т-130 на ближнем и удален­ном объектах связи с одной ПЭВМ);

• программа работы с УСО (локальное управление в одном объек­те связи до пх99 систем ИКМ) под DOS (n не более 16);

• программа работы с УСО (локальное управление в одном объек­те связи до пх99 систем ИКМ) под OS/2 (n не более 16); - стойки серии 19".

Рисунок 3.13 - Варианты линейных окончаний мультиплексора Т-130

Рисунок 3.14 - Использование согласующих устройств ВСУ.ОЗ и КСИ 0.1 для соединения АТСК100/2000 с АТСК (АТСКЭ) или АТСЭ

Рисунок 3.15 - Варианты использования блока КСИ. Соединение АТС с батарейным и частотным набором номера

Рисунок 3.16- Варианты использования блока КСИ (продолжение). Соединение аналоговой АТС 600 (сигнализация 2600 Гц) с АТСЭ

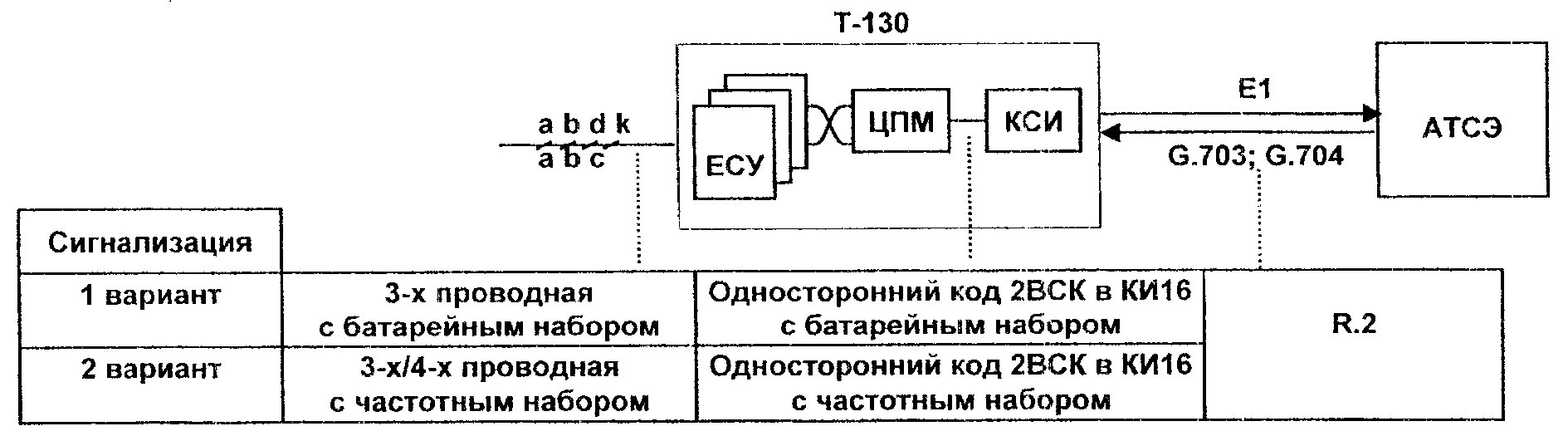

Рисунок 3.17- Соединение АТС с З-х/4-хпровоодными СП с АТСЭ (R.2)

Рисунок 3.18- Варианты построения мультиплексора ввода/вывода с кросс-коммутацией каналов на базе блока КРК.01 ОЦК (64 кбит/с)

Рисунок 3.19 - Соединение аппаратуры ИКМ-15 с АТСЭ с использованием преобразователя потока ПРП.01

Рисунок 3.20 - Мультиплексор ввода-вывода и кросс-коммутации каналов ИКМ-15 и ИКМ-30 в потоках Е1
