Релейные централизации подразделяются на следующие системы:
1.ЭЦ с местным питанием и местным замыканием (ЭЦ МПМЗ).
Вэтой системе аппарат управления размещается в станционном здании,
анеобходимая аппаратура – в горловинах станции в релейных будках (РБ)
ибатарейных колодцах (БК).
2.ЭЦ с местным питанием и центральным замыканием (ЭЦ МПЦЗ).
Вэтой системе все функциональные связи начинаются и заканчиваются на посту ЭЦ, однако часть приборов, обеспечивающих питанием электродвигатели стрелочных приводов, лампы светофоров, рельсовые цепи, располагается в релейных и батарейных шкафах в горловинах станции.
3. ЭЦ с центральным питанием и центральным замыканием (ЭЦ ЦПЦЗ).
В настоящее время эта система получила широкое распространение на сети дорог страны, неоднократно модифицировалась.
Предусматривает секционированное построение основных функциональных цепей, использование малогабаритных штепсельных реле и блочное оформление повторяющихся схемных узлов.
Недостатки релейных централизаций: -громоздкость; -медленнодействие;
- значительные расходы по обслуживанию; -ограниченные возможности решения новых функциональных задач
(накопления маршрутов, повышения достоверности информации; технической диагностики, программирования работы устройств и действий ДСП и др.)
Проблемы при их сопряжении с командно-информационными системами высшего порядка.
Релейно-процессорные централизации (РПЦ)
1.ТУМС (система телеуправления малодеятельными станциями). (1999 г.).
2.МСТУ (комплекс микропроцессорных систем телеуправления маршрутами на станциях).
Система представляет собой интеграцию ЭЦ, МАЛС (маневровой автоматической локомотивной сигнализации) и ДЦ (диспетчерской централизации). (2001г.).
3.Диалог-Ц. РПЦ трансформирована из соответствующей системы ДЦ. Рассчитана на сопряжение с исполнительной группой реле любой
системы релейной централизации. (1998 г.).
4. ЭЦ-МПК. (2001г.)
Разработчиком системы является Центр компьютерных железнодорожных технологий ПГУПСа (2001г.)
ЭЦ-МПК- рекомендована к внедрению на станциях с количеством стрелок 11 – 30 (при количестве стрелок до 60 – наряду с МПЦ).
Система построена по трехуровневой структуре,
вкоторой верхний уровень представляют АРМы дежурного по станции (ДСП)
иэлектромеханика (ШН),
средний – комплекс технических средств управления и контроля (КТС-УК), нижний – исполнительные схемы ЭЦ

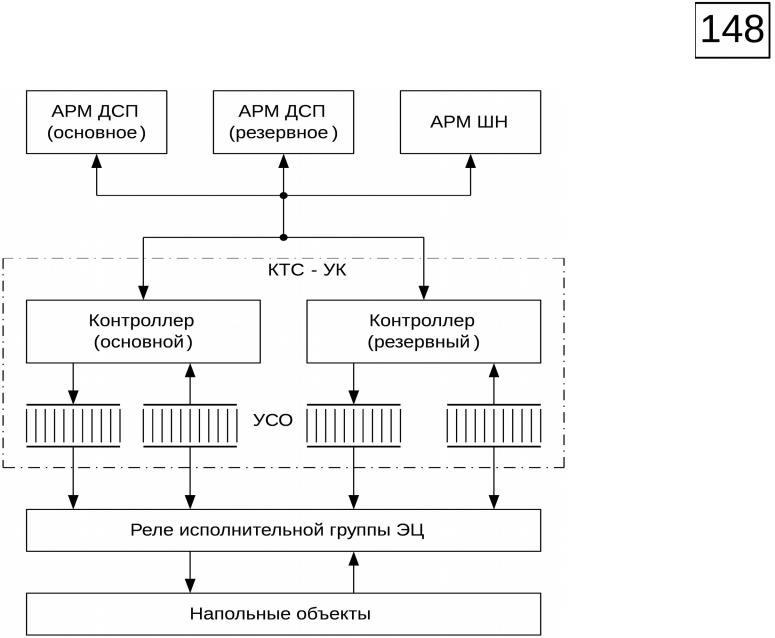

Структура ЭЦ-МПК
Увязка КТС-УК со схемами ЭЦ: а – по управлению; б – по контролю
Через контакты реле НК включаются реле направления, начальные поездные маневровые, конечные маневровые, контрольно-секционные, сигнальные реле и реле отмены маршрута.
Кроме того, в УСО КТС-УК предусматриваются выходы для подключения реле управления стрелочными электроприводами.
Привязка КТС-УК по контролю |
N M |
осуществляется с помощью УСО матричного ввода |
Преимущества МПЦ перед централизацией релейного типа:
-более высокий уровень надёжности, за счёт дублирования многих узлов,
-более высокий уровень обеспечения безопасности движения поездов, за счёт непрерывного обмена информацией между управляющим процессором и объектами управления и контроля;
-расширенный набор технологических функций, включая замыкание маршрута без открытия светофора, блокировку стрелок в требуемом положении;
-повышенную информативность для эксплуатационного и технического персонала о состоянии устройств СЦБ на станции, с возможностью передачи этой и другой информации в региональный центр управления перевозками;
-меньшую энергоёмкость;
-непрерывное архивирование действий эксплуатационного персонала по управлению объектами СЦБ и всей поездной ситуации на станции;
-встроенный диагностический контроль состояния аппаратных средств централизации
иобъектов управления и контроля;
-возможность регистрации всех отказов устройств СЦБ на станции и перегоне;
-значительно меньшие габариты оборудования;
-значительно меньший объём строительно-монтажных работ;
-пониженные затраты на эксплуатационное обслуживание.
Внастоящее время на сети железных дорог внедряются несколько типов МПЦ.
Кним относятся МПЦ-2, МПЦ- 2Б, МПЦ-И, ЭЦ-ЕМ и МПЦ Ebilock-950.
В1996 г. было создано совместное российско-шведское предприятие, именуемое в настоящее время как ООО «Бомбардье Транспортейшн (Сигнал)».
Система Ebilock-950 рекомендована к внедрению на средних и крупных станциях.
Всибирском регионе она занимает лидирующие позиции.
Структура МПЦ Ebilock-950
Функциональные узлы МПЦ Ebilock-950
1.Автоматизированные рабочие места дежурного по станции (АРМ ДСП), электромеханика (АРМ ШН), оператора пункта технического осмотра вагонов (АРМ ПТО), маневрового диспетчера (АРМ МУ).
2.Центральный процессор (ЦП), состоящий из основного и резервного компьютеров.
3.Концентраторы связи (КС), подключаемые к ЦП через модемы
и петли связи (четырехпроводный кабель).
4.Объектные контроллеры (ОК), подключаемые через напольный кабель к объектам управления и контроля.
5.Устройства бесперебойного электропитания (УБП).
