2 Входное сопротивление усилителя с обратной связью.

а) Входное сопротивление усилителя с последовательной обратной связью (рис. 3, а).

Для последовательной отрицательной обратной связи

.

Последовательная отрицательная обратная связь увеличивает входное сопротивление в (1 + К_u) раз, что дает возможность эффективно усиливать сигналы источника с большим внутренним сопротивлением.

б) Входное сопротивление усилителя с параллельнойобратной связью рис. 3, б.

Для параллельной отрицательной обратной связи

т. е. входное сопротивление усилителя с параллельной отрицательной обратной уменьшается.

Полученное соотношение справедливо для любого способа получения напряжения обратной связи на выходе усилителя. Необходимо лишь в каждом конкретном случае определять величину .

Входное сопротивление усилителя с обратной связью зависит от способа подачи напряжения обратной связи, вида обратной связи и ее глубины, но не зависит от способа получения напряжения обратной связи.

Выходное сопротивление усилителя с обратной связью.

Выходное сопротивление усилителя с обратной связью по напряжению (рис. 3, а).

.

Отрицательная обратная связь по напряжению уменьшает величину выходного сопротивления в (1 + К_u) раз:

.

б) Выходное сопротивление усилителя с обратной связью по току(рис. 3,

Выходное сопротивление усилителя, охваченного отрицательной обратной связью по току возрастает:

,

Выходное сопротивление усилителя с обратной связью зависит от способа получения напряжения обратной связи, от вида обратной связи и ее глубины и не зависит от способа подачи напряжения обратной связи.

15.Нелинейные искажения в усилителе с обратной связью.

.

Отрицательная обратная связь в (1 + К_u) раз снижает сигнал гармоник, возникающий из-за нелинейных искажений в тех каскадах усилителя, которые охвачены обратной связью. Аналогичное влияние отрицательная обратная связь оказывает на напряжение помех (фон, наводки и др.).

С целью снижения нелинейных искажений отрицательная обратная связь широко применяется в выходных каскадах, имеющих наибольший диапазон выходных напряжений.

16. Источники тока и источники напряжения

Источники напряжения. К источникам напряжения относят источники электромагнитной энергии, в которых напряжения на зажимах источника мало зависит от тока (рис. 1).

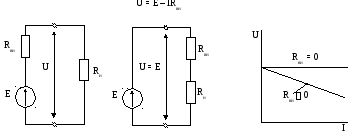

Рис. 1. Источник напряжения и вольт-амперные характеристики

Если R_внусловно вынести за пределы источника, то получим идеальный источник напряжения.

Источники тока– это источники электромагнитной энергии, в которых ток слабо зависит от напряжения, которое создается на зажимах источника (нагрузки) (рис. 2). Предполагается, что источник тока имеет малую внутреннюю проводимостьI_н=IUg_вн,I_нмало зависит отUприg_вн0. Если условно вынестиg_вн за пределы источника, то получим идеальный источник тока.

Рис. 2. Источник тока и вольт-амперные характеристики

Существуют управляемые источники, как напряжения, так и тока (рис. 3).

Источник ЭДС, управляемый

током

Источник ЭДС, управляемый напряжением

Источник тока, управляемый током

Источник тока, управляемый

напряжением

Рис. 3. Управляемые источники

Источники тока наиболее просто реализуются на биполярных транзисторах, включенных по схеме с ОЭ (рис. 4). Если БТ работает при постоянном значении базового тока, то I_к мало зависит от напряженияU_к-э. Именно на этом принципе строятся транзисторные схемы источников тока.

Рис. 4. Источник тока на БТ

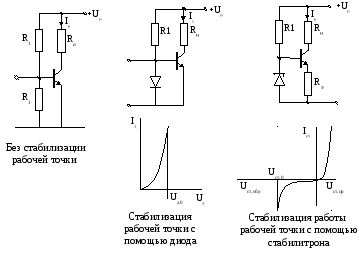

Для стабилизации I_бмежду базой и эмиттером включаетсяp-n-переход (рис. 5).

Рис. 5. Стабилизация тока базы
