Ждущий режим работы мультивибратора
Для организации ждущего режима работы мультивибратора необходимо, что бы одно из квазиустойчивых состояний стало устойчивым. Для этого необходимо обратную связь по переменному току, заменить на обратную связь по постоянному току (рис. 2).

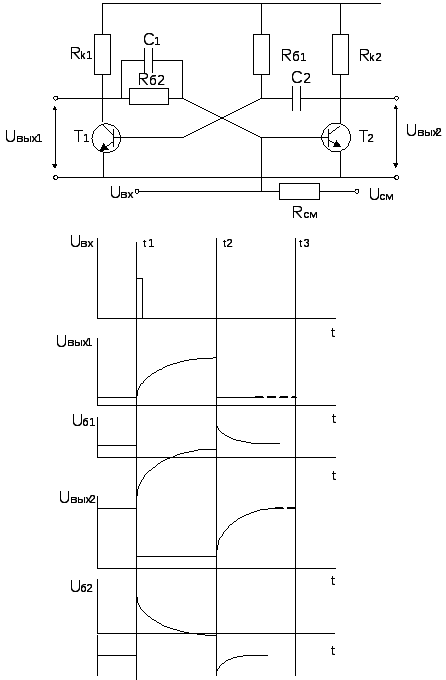

Рис. 2. Схема ждущего мультивибратора и временные диаграммы
Устойчивым является состояние, при котором T1насыщен,T2закрыт. Конденсатор С2заряжен до напряжения питания, С1разряжен. Открытое состояниеT1обеспечивается током, текущим черезRб1. Закрытое состояниеT2обеспечивается подачейUсмчерез Rсмна базуT2. Такое состояние может сохраняться бесконечно долго, до прихода на базуT2положительного запускающего импульса, который обеспечивает кратковременное открытиеT2, вследствие чего напряжение на коллектореT2упадет, и емкость С2начнет разряжаться через открытыйT2. Ток разряда создает на сопротивленииRб1падение напряжения, которое закроетT1. Напряжение на коллектореT1возрастет. Это напряжение через С1иRб2создает ток базыT2, вследствие чегоT2полностью откроется и войдет в режим насыщения. Такое состояние является не устойчивым и сохраняется до тех пор, пока на базе T1 сохраняется запирающие напряжение за счет разряда С2. Длительность выходного импульса определяется постоянной времени цепи разряда С2
.
Как только и на базе транзистора T1не будет поддерживаться напряжения его закрывания,T1открывается и остается открытым за счет тока базы, текущего через. Такое состояние устойчиво и может сохраняться сколь угодно долго, до прихода следующего запускающего импульса. Конденсаторявляется ускоряющим, обеспечивает максимальное значение тока в момент переключения. Другое назначениене имеет и поэтому в схеме может отсутствовать.
46.Ацп с двойным интегрированием
Это двухтактный преобразователь с заданной длительностью первого такта.
В течении первого такта происходит заряд интегрирующего конденсатора. Напряжение на нем в конце такта пропорционально интегралу входного напряжения.
Во время второго такта преобразования происходит разряд конденсатора заданным током до нулевого напряжения. Длительность этого такта и есть выходной сигнал преобразователя.
Достоинством данного варианта построения интегрирующего АЦП является не зависимость результата преобразователя от емкости интегрирующего конденсатора и пропорциональное изменение длительности второго такта при изменении длительности первого. Это позволяет снизить требования к точности тактовой частоты. В результате именно этот тип преобразователя используется в большинстве цифровых измерительных приборах.
47. Режим синхронизации бг.
Режим синхронизации БГ
Принципиально работа БГ в режиме синхронизации не отличается от работы БГ в автоколебательном режиме. Разница в том, что синхроимпульсы запускают БГ несколько раньше того момента, в котором он запустился бы самостоятельно (t=t1) (см. рис. 3). При этом частота импульсов БГ кратна или равна частоте следования синхроимпульсов, кроме того стабильность БГ полностью определяется стабильностью синхрогенератора.
Рис. 3. Работа блокинг-генератора в автоколебательном режиме
