2.2. Методика выполнения работы

1) Изучить принцип маркировки кабелей для сигнализации и блокировки, контрольных и силовых кабелей.

2) Изучить назначение, особенности построения и маркировки конкретных видов кабелей.

2.3. Контрольные вопросы и содержание отчета

1) Принцип маркировки кабелей для сигнализации и блокировки, конт-рольных и силовых кабелей.

2) Особенности конструкции кабелей для прокладки в зоне электрических железных дорог.

3) Какие виды сигнально-блокировочных кабелей применяются на железнодорожном транспорте?

4) Особенности конструкции и виды контрольных и силовых кабелей.

Практическая работа 3 УСТРОЙСТВО И НАЗНАЧЕНИЕ КАБЕЛЬНОЙ АРМАТУРЫ,

МАТЕРИАЛЫ, ИСПОЛЬЗУЕМЫЕ ПРИ СТРОИТЕЛЬСТВЕ, РЕМОНТЕ И ТЕКУЩЕМ ОБСЛУЖИВАНИИ КАБЕЛЬНЫХ ЛИНИЙ

Цель работы: изучитьустройство и назначение кабельной арматуры, материалы, используемые при строительстве, ремонте и текущем обслуживании кабельных линий.

3.1. Основные сведения

Кабельные линии состоят из отдельных кусков кабеля, называемых строительными длинами, кабельной арматуры и кабельных сооруже­ний. Кабельная арматура предназначается для соединения строитель­ных длин, устройства ответвлений и оконечного включения кабеля, кабельные сооружения  для установки и монтажа ка­бельной арматуры, прокладки и крепления кабеля.

К арматуре кабельных линий и сетей автоматики и телемеханики относятся соединительные, разветвительные и оконечные муфты, уни­версальные концевые и проходные муфты, групповые разветвительные муфты, муфты-стаканы светофоров, концевые воронки, путевые и ка­бельные ящики.

Соединение концов сигнальных, контрольных и силовых кабелей низкого напряжения производят непосредственно в чугунных муфтах (без применения свинцовых муфт), используя для этой цели соедини­тельные муфты, а при устройстве разветвлений кабелей  тройниковые.

Концы силовых кабелей высокого напряжения (6 и 10 кВ) соеди­няют при помощи установки свинцовых муфт или муфт из эпоксид­ного компаунда, изготовляемых заводским способом или на месте про­изводства работ. Свинцовые и эпоксидные муфты для защиты от повреждений заключают в чугунные муфты или в кожухи из стали и стеклопластика.

У

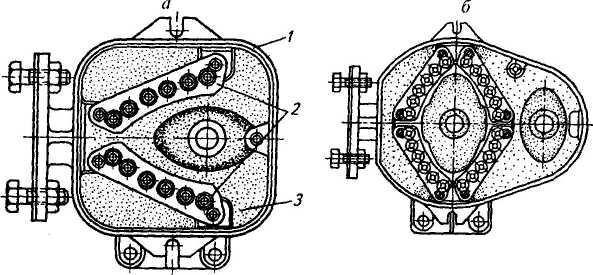

ниверсальная кон­цевая муфта использует­ся для разделки одного кабеля(рис. 3.1, а, где 1  корпус, 2  две шестиштырные клеммные платы с общим количе­ством 12 клемм, 3  ка­бельная масса, которой заливается муфта), уни­версальная проходная (рис. 3.1, б)  для разделки двух кабелей.

а б

Рис. 3.1. Общий вид концевой (а) и проходной (б) универсальных муфт

Универсальные муфты отлиты из чугуна, имеют крышку и горлови­ны для ввода кабелей и проводов от клеммных колодок. Устанавлива­ются муфты на металлические основания из уголковой и полосовой стали, а также на железобетонные основания.

Универсальные концевые и проходные кабельные муфты применяются для оконечной разделки сигнально-блокировочных кабелей, а также и в ка-честве кабельных стоек рельсовых цепей. В корпусах этих муфт может быть размещена малогабаритная аппаратура СЦБ (релей­ные трансформаторы, блоки выпрямителей, резисторы, предохрани­тели и т. д.).

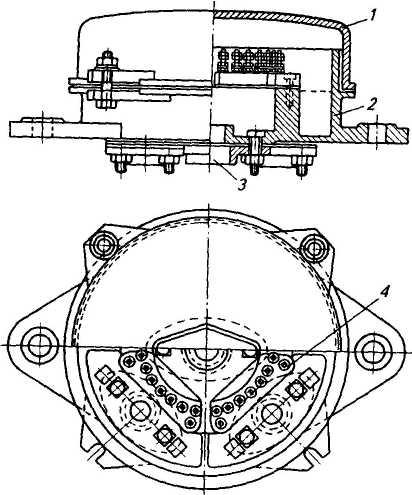

Групповые разветвительные муфты предназ­начены для разветвления группового сигнально-блокировочного кабеля на индивидуальные кабе­ли (рис. 3.2, где 1 крышка, 2 корпус, 3  центральное отвер­стие, 4 клеммы).

а

б

Рис. 3.2. Вид сбоку (а) и сверху (б) групповой разветвительной муфты

В обозначении типа муф­ты буквы РМ указывают на то, что муф­та разветвительная, следующей за буквами цифрой показывают число направлений (выводных отверстий для кабеля), а последующими цифрами  общее количество клемм в муфте (по семь клемм на каждой колодке). Групповой кабель вводят в муфту через центральное отверстие, а инди­видуальные  через боковые отверс-тия, рас­положенные по окружности муфты.

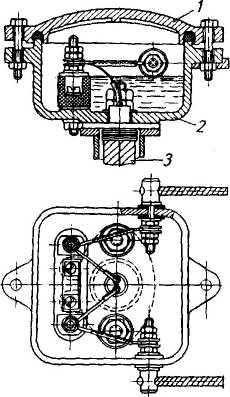

Оконечную разделку кабелей, подключаемых к рельсовым цепям или к путевому индуктору автостопа, производят в кабельных стойках (рис. 3.3).

а

б

Рис. 3.3. Вид сбоку (а) и сверху (б) кабельной стойки

В эксплуатации находятся чугунные, стальные, сварные и стальные штампованные ка­бельные стойки, в которых можно разде­лывать кабели, имеющие до 12 жил. Кабель 3 (см. рис. 3.3, а) вводят в стойку через стальную трубу, прикрепленную к дну корпуса и стойкам 2 при помощи фланца, сверху муфта закрывается крышкой 1.

Металлические светофорные мачты укрепляют в специальных муфтах-стаканах. Мачты светофоров с одним трансформаторным ящиком или без него устанавливают в стакан с одной кабельной муфтой, а с двумя транс­фор-маторными ящиками  в стакан с двумя кабельными муфтами.

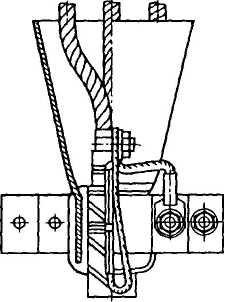

Для оконечной разделки силовых кабелей в сухих отапливаемых и неотапливаемых по­мещениях применяют оконечные воронки из листовой кровельной стали (рис. 3.4), а также концевые муфты из эпоксидного ком­паунда, изготовляемые в процессе монтажа оконечной разделки кабеля.

Рис. 3.4. Вид оконечных воронок из листовой кровельной стали

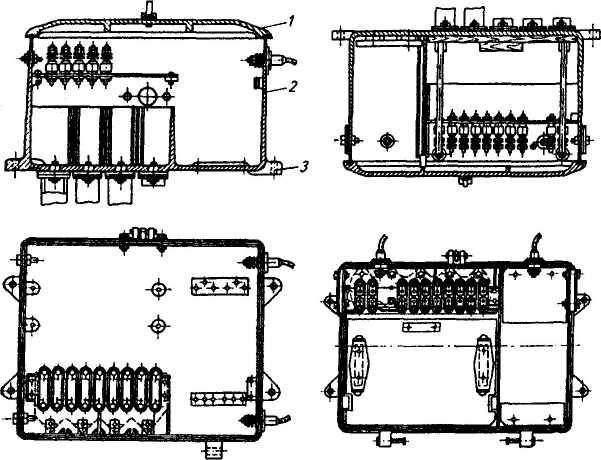

В качестве концевых муфт наружной ус­тановки для силовых кабелей применяют­ся металлические оконечные муфты и муф­ты из эпоксидного компаунда. Путевые ящики типов ТЯ, РЯ и ПЯ предназначены для размещения в них путевых и релейных трансформаторов, реле, реакторов, путевых реостатов и другой аппаратуры. Путевой трансформаторный ящик показан на рис. 3.5, а, путевой релейный ящик  на рис. 3.5, б. Кабельные ящики служат для соеди-нения воздушных сигнальных про­водов и силовых цепей низкого напряжения с жилами кабеля на сигнальных точках автоблокировки и в местах оборудования ка-бельных вставок в воздушные сигнальные линии (ВСЛ).

При строительстве, ремонте и текущем обслуживании ка­бельных линий используют оловянно-свинцовые и оловянно-цинковый припои, флюсы, эпоксидные компаунды и клей, поливинилхлоридные и полиэтиле­новые ленты, изолирующие бу­мажные и полиэтиленовые гильзы и групповые кольца, кабельные прошпарочные и заливочные мас­сы, битумно-резиновую мастику, симметрирующие конденсаторы и т. п.

а б

в г

Рис. 3.5. Вид сбоку путевых трансформаторного (а) и релейного (б) ящиков; вид сверху путевых трансформаторного (в) и релейного (г) ящиков

Заливочные кабельные массы применяют при заливке муфт, боксов, для создания необходимой герметичности. Кабельные заливочные массы имеют различный состав в зависимости от их назначения.

Жилы разделанных концов кабелей с воздушно-бумажной изо­ляцией, бумажные гильзы и групповые кольца прошпаривают массой из смеси канифоли, парафина и трансформаторного масла.

Для пайки скруток медных жил при соединении концов кабелей применяют оловянно-свинцовые припои, представляющие собой сплав свинца и олова с при­садкой висмута или сурьмы.

При удалении со спаиваемых поверхностей пленки окиси металла и обезжиривании их, а также для защиты поверхностей металлов и при­поя от окисления в процессе пайки и уменьшения сил поверхностного натяжения расплавленного припоя на границе «металл припой» при пай­ке оловянно-свинцовыми припоями применяют флюсы. В качестве флюса при запайке скруток медных жил используют канифоль, предвари­тельно растворенную в спирте.

Припайку заземляющих проводников к броне кабелей осуществля- ют флюсом, содержащим спирт, канифоль, солянокислый анилин и триэта-ноламин.

При монтаже кабеля применяют клейкие поливинилхлоридные и полиэтиленовые ленты шириной от 10 до 25 мм и более, ленты из стеклоткани, марли и из пропитанной и непропитанной кабельной бумаги; эпоксидные клеи и эпоксидные компаунды, состоящие из эпоксидной смолы, наполнителей (измельченный кварц, каолин и т. п.) и отвердителей.

Полиэтиленовыми гильзами изолируют места соединения жил с пластмассовой изо­ляцией. Гильзы представляют собой цилиндрические трубочки. Размер гильз зависит от диаметра жил кабеля.
