1.1. Микроконтроллеры фирмы motorolla
МК фирмы MOTOROLLA составляют несколько семейств, которые различаются в основном по вычислительной мощности и ориентации на определенные области применения.
В первую очередь это 8-разрядные МК семейств НС05, НС08 и НС11.
Семейство 68НС05 содержит более 150 модификаций МК, которые формировались фирмами, использующими аппаратуру на контроллерах, или так называемые "заказные" МК. Они настроены под конкретную конфигурацию программно-аппаратных средств пользователя.
МК МС68НС08 - развитие семейства НС05. Они совместимы по системе команд и коду с этими МК, но имеют в 5 - 10 раз большую производительность. МК этого типа имеют модульную внутреннюю архитектуру, большую универсальность, увеличенные объемы внутренней памяти, энергонезависимые блоки памяти типа EEPROM Flash EEPROM.
Семейство МС68НС11 ориентировано на массовое применение и характеризуется большей гибкостью и универсальностью, широким применением внешней памяти. Ядро системы усовершенствовано, отличается повышенной производительностью и более эффективной архитектурой и системой команд. В семейство входят более 40 модификаций МК.
1.1.1. Семейство нс05
Все МК этого семейства имеют одинаковое 8-разрядное процессорное ядро, основанное на известном процессоре 6800, и отличаются набором периферийных функций. Это означает, что применение любого МК этого семейства позволяет пользователю использовать единый подход к проектированию системы на МК НС05, а также на МК НС08, который основан на более производительном, но программно совместимом ядре.
В состав периферийных устройств семейства входят: ПЗУ всех типов, ОЗУ, таймеры, АЦП, ШИМ, контроллеры ЖКИ и других индикаторов, последовательные интерфейсы и т.п.
Примером построения системы НС05 служит МК МС68НС805К3, предназначенный для работы в системах, требующих использование малогабаритного МК с микропотреблением и низкой стоимостью: охранных системах, датчиках, бытовых устройствах, портативных средствах связи, пультах дистанционного управления. Основные характеристики МК следующие:
ЦПУ НС05, умножение 8х8,
питание от 1,8 В (запись EEPROM от 3 В), низкое потребление,
920 + 16 Кбайт EEPROM,
прерывания реального времени,
прерывания от клавиатуры по 8 линиям,
нагрузочная способность до 8 мА по четырем линиям,
режимы пониженного потребления STOP, WAIT.

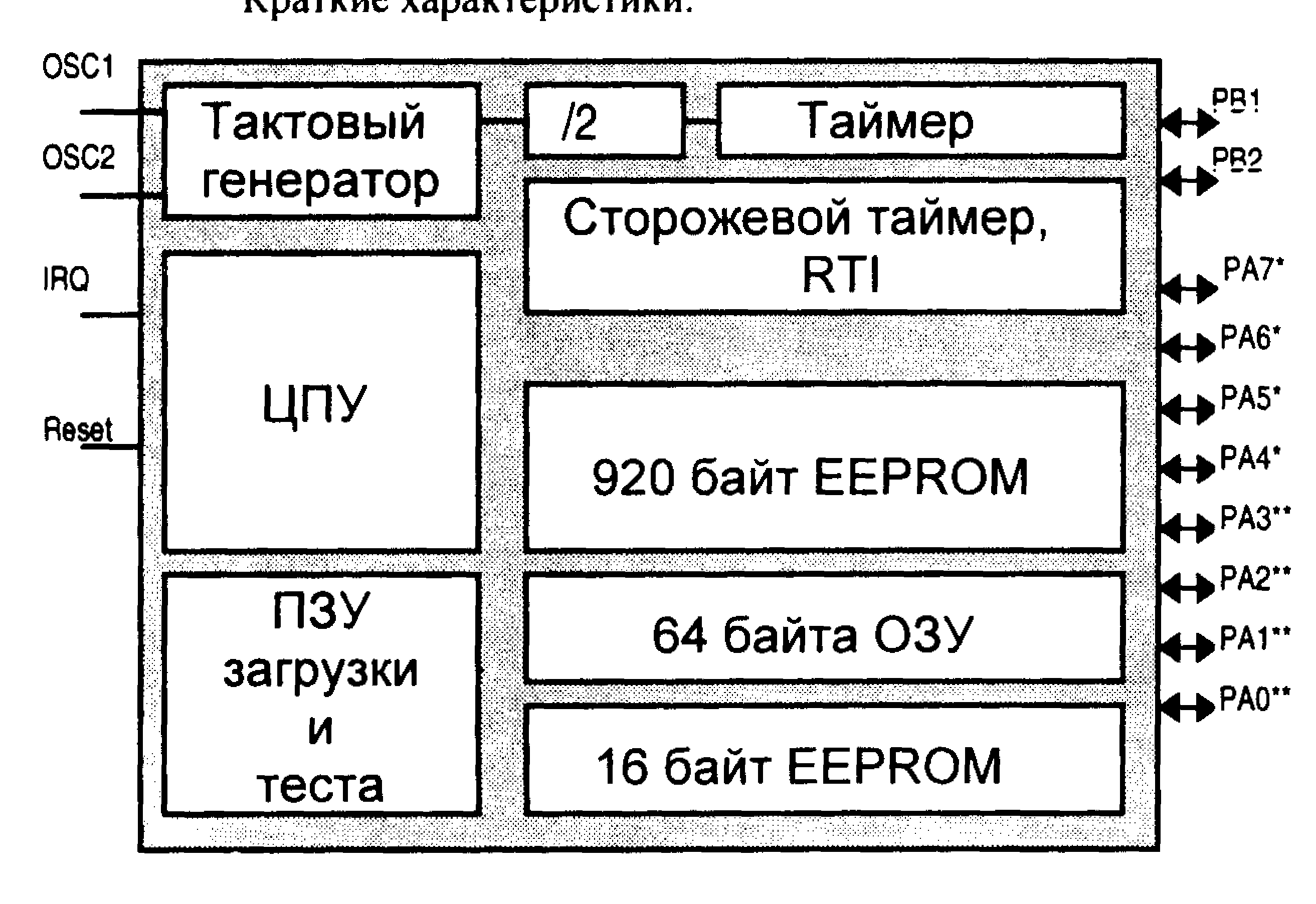

Структурная схема МК показана на рис.1.2.
Рис. 1.2. Структурная схема МК МС68НС805К3
Второй пример - МК типа МС68НС705Р6А, который может применяться в устройствах, требующих обработки аналогового сигнала и критичных к габаритам и стоимости применяемого МК, например, устройствах контроля температуры, электронных весах, локальных узлах управления, устройствах сигнализации, средствах связи и т.д.
Основные характеристики МК следующие:
ЦПУ НС05, умножение 8х8,
АЦП ( 4 канала, 8 разрядов),
синхронный последовательный порт,
16-разрядный таймер с функциями входного захвата и выходной фиксации,
4,6 Кбайт ППЗУ,
176 байт ОЗУ,
21 линия ввода-вывода,
прерывания от 8 линий,
2 выхода с током 15 мА,
режимы пониженного потребления STOP, WAIT, сохранение данных в ОЗУ
Структурная схема МК показана на рис.1.3.
