Билет №5

1.

Контактное растр. – поглощающая растровая решетка,переодич или непереодич, на пленочной основе, толщина контактного растра около 200 микрометров; формируется с фотограф. Методом на фотоматериале; проявленный фотограф. Материал может быть окрашен с помощью цветограф. Красителя, осажденного на проявленное серебро, после чего серебро удаляется. Технология использования контактного растра заключается в расположении контакта растра в промежутке между регистр. Средой фотографического материала и изображения.

При этом растровая сторона контактного растра должна быть плотно расположена. Возможно использование в контактно копир. Станках. Вэтом случае источник излучения расположен снизу. Не допустимо наличае зазора между контактным растром и имульсионным слоем. Градационная характеристика изображ. Будет определятся профелем элемента контакт растра и будет постоянна. Могут создаваться растры с управляемой градационной характ-ой. Методы управления: методы дополнительной экспозиции, применения окрашенных пурпурных растров.

Классификаци методов формирования автотипных растровых структур по модуляционным признакам – внутренняя модуляция.

Формирование с помощью внутренней модуляции.

- Предварительное растрирование

- Использование неоднородных свойств носителя: неоднородность светочуствительной обработки, неоднородность поглащения и фазы.

Билет №6

1.

Информационные признаки являются наиболее важными и в большей степени определяют преобразования, которые осуществляются в процессе приведения изображения к виду, пригодному для полиграфического восприятия.

Преобразования: естественные (моделирование), технологические.

Признаки:

1.градация(передача тона, полярность, штриховое изо, тонов изо(многоградац., растров( переодичность,нерегулярность)))

2.структура(передача структуры(резкость), шумы(детерминированные, растровые, пиксельные, шумы квантования, шумы взаимодействия, случайные(аналоговые или импульсные)

3.Цвет(передача цвета(одноцвет,многоцв, цвет пространство(RGB CMYK Lab)

2.

Проекционные растры представляют собой периодические структуры, состоящие из прозрачных и непрозрачных элементов. Каждая из пластин несёт систему 2х параллельных линий, которые обычно непрозрачны. 2ая пластина имеет такую же систему линий, но расположенную под углом 90 градусов. Оптическая схема действия проекционного растра: R – растяжение меха камеры; А – размер диафрагмы; r – растровое расстояние – от плоскости решётки проекционного растра до плоскости записи; d – размер стороны прозрачной ячейки элемента растра. При равномерном экспанировании через проекционный растр в плоскости записи возникает повторяющаяся картина переменной интенсивности. Строение профиля распределения освещённости будет определять градационную характеристику полученного растрового изображения. Было создано 2-е основных теории, по которым можно рассчитывать распределение освещённости: - полутеневая; - дифракционная.

Распределение интенсивности за элементом растра в плоскости избражения зависит от многих факторов R, A, d, r.

A/a=R/r- растровая фогрмула. A/d=R/r – растровый коэфф. Его определяет получаемое распределение интенсивности.

Билет 7

1.

Электронное растрирование

Для проведения растрирования используется управляющая растровая матрица: двумерная ортогональная структура, составленная из чисел, управляющих записью пикселей, которую можно представить в виде некой сетки. Сигнал записи формируется в результате сравнения сигнала изображения и сигнала матрицы. Функции матрицы: 1.создание необходимого числа дискретных градаций. 2.функция формирования необходимой растровой точки.

В зависимости от способа заполнения матрицы можно иметь форму растровой точки. Матрица может управлять градацией, размер матрицы определяет число предельных градаций. Градация происходит путём дублирования элементов матрицы.

Задание растровой структуры осуществляется посредством ввода параметров растрирования. Основные: тип растрирования; углы поворота растровых структур; частота растрирования; форма растровой точки; разрешение фотовыводного устройства.

В настоящее время применяется субтрактивный метод электронного формирования растровой структуры. Он осуществляется в фотовыводных устройствах методом сканирования. Представим изображение в виде создаваемой пиксельной, сетки. Она разбивает поверхность материала на котором будет создаваться растровая структура на строки и столбцы. Для проведения растрирования используется управляющая растровая матрица. Её можно представить в виде некой сетки. Величина субэлемента определяется необходимым числом градаций. Для передачи 256 градаций нужно создать матрицу 16х16. На матрицу подаётся сигнал изображения, соответствующий пиксельной оптической плотности изображения. Взаимодействие сигнала из-ия и сигнала матрицы должно создавать управляющий сигнал, который будет управлять записью пикселей изображения и из них формировать растровую точку автотипного растра определенной относительной площади. Число матрицы М сравнивается с S. М>S – записи нет; М<S – запись есть. Для формирования определённой формы растровой точки нужно менять систему заполнения матрицы. Также матрица может управлять градацией полученного изображения. Чтобы получить из-ие с повышенным контрастом в светах, нужно так заполнить матрицу, чтобы увеличенное число одинаковых элементов находилось в центре, а для теней, наоборот, по краям.

2Автотипный синтез.Синтез цвета растровым методом имеет название автотипный синтез цвета, который образуется с помощью растровых точек. В этом синтезе участвует субтрактивный синтез цвета при прохождении света через краску и аддитивный – когда происходит пространственное смешение цветов. В качестве печатных красок используют пурпурную, голубую и жёлтую.

Билет 8

1.

Дерастрирование, формула Шеберствоа-Мюррея-Девича

Процесс восприятия растр.структурой - дерастрирование

Определение относительной площади растровой точки формируют ощущение определенной оптической плотности.

Данный процесс опис. Формйлой Ш-М-Д:

Д_отт = -lg[10^{-Дкраски}*Sотн.р.т. + 10^-Дбум*(1-Sотн)]

2.

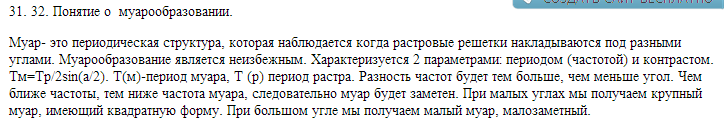

Метода минимизации муарообразования

Билет 9

1.

Принцип выбора зеркальности форм

Зависит от способа печати. Формный цилиндр – материал – печатный цилиндр – прямой собой печати. ФЦ – ОЦ – материал - ПЧ – косвенный (зеркальный) способ.

Флексогр.выс.печать: Оттиск – зеркальный; ПФ – прямая; ФФ – зеркальная (это если две пленки). Зеркальность на ФФ определяется всегда со стороны нанесенного эмульсионного слоя (матовый слой)

2.

Методы устранения недостатков цветоделения

1. Фотограф.максирование. Метод заключается в сложении оптич.плотн.,при совмещ. Двух изобрр.

2. Метод электрон.маскирования. Складываются электрич.сигналы двух изо. Результир.сигнал для пурпур краски будет равен исходн сигналу (за зелен светосильтром минуя мигнал за красным светоыильтром)

3. Табличный метод. Создается таблица, по которой проиводится пересчет из одной системы в другую CMYK – RGB. (табл наз «профиль печатного процесса»)

Билет 10

1.

Задачи решаемые при подготовке тоновых изобразительных оригиналов

Геометрические задачи: Масштабирование и точное воспроизведение размеров изображения. В отличии от штрих соблюдение геометр размеров деталей разимеров не является основной. Важной явл совмещение геометр размеров и положение изобрадения при многоцв полутон продукции.

Градацион.задачи: Воспр-ие градации (формир.системы воспроизведения изображения при полигр воспроизведении в печатном процессе) и изменение полярности (связана с проблемой органич.динамич.диапозона, из-за несоответствия динам.диапозона оригинаоа и печ оттиска, Как правило дельтаДор>дельтаДотт

2.

Управляющая матрица электронного растрирования

Рассмотр матрицу состоящую из 7х7 элементов. Матрица представляет собой информацимассив двоичной формы. Числ.величины в матрице обозначены через М. Сигнал с изображением S. Если S>M, то записи не происходит. А если S>=M, то запись происходит

Билет 11

1.

Задачи решаемые при подготовки штрих изобр оригинлов

Штрих-только два уровня ярокости.

1. Градацион задачи: соблюдение 2х градаций и Создание необх.интервала оптич плотностей между двумя градациями (можно решать путем применения системы носителей, обладающих порог свойствами_

2. Геометр задачи: Формирование необходимой зеркальности и геометр точность воспроиздведения штрих изобр с учетом масштаба (сложное решение)

2.

Кривые выделяемости цветоделения

Фотограф маскирование. Контроль процесаа осуществляется по кривым выделяемости путоем их сравнения с кривыми тоновых уветоделенных негативов до макирования.

Билет 12.1искажение по недостатку черной краски удается частично компенсировать используем четвертой-черную краску.применение черной краски позволяет не только воспроизводить серые ахрамотические тона и компенсировать нарушение баланса по серому в трехкрасочных наложениях, но и способствует расширению цветового охвата в тенях изображения, дополнительной проработаешь деталей в тенях и проработке контуров. Негатив для четвертой черной краски обычного изготавливается с использованием желтого светофильтра и отличается по градационной характеристики повышенной контрастностью в тенях

12.2 требования к комплекту фото форм:-точные геометрические размеры,заданные издательством, -со вымещение по размерам форм одного комплекта, - наличие при водочные меток, - соответствующая оптическая толщина, -соблюдение полярности и зеркальности фф одного комплекта, -правильное цветоделение, - градационной характеристика должна обеспечивать достижение цветного баланса с наличием шкал, - отсутствие вуали,пятен,царапанье,заломов, - наличие полей изображения, - отсутствие муаровой структуры
