Graphical User Interface
… Управление графикой
Training Manual
– Перемещение
– Зуммирование
– Увеличение Области
– Увеличение модели до размеров экрана
– Взляд на: выделите часть модели (пов-ть, линия, и т.д.), затем
“Вгляните на”: Модель автоматически повернется к вам этой частью.
– Окно усиления
– Следующий / Предыдущий виды
•Дополнительное управление мышью
–В режиме выделения:
•Центральная кнопка мыши = свободное вращение.
•Правая кнопка мыши = Увеличение области.
•Shift + Центральная кнопка мыши = Зуммирование.
•Ctrl + Центральная кнопка мыши = Вращение.
ANSYS, Inc. Proprietary |
2-19 |
April 28, 2009 |
© 2009 ANSYS, Inc. All rights reserved. |
Inventory #002596 |
|
|
|
|
Graphical User Interface
…Управление графикой
Training Manual
–Во время вращение, увеличения, поворота:
•Левый клик на модели указывает на центр вида и вращения (отмечается красной точкой).
•Левый клик вне модели снимает центрирование.
Центр вращения
ANSYS, Inc. Proprietary |
2-20 |
April 28, 2009 |
© 2009 ANSYS, Inc. All rights reserved. |
Inventory #002596 |
|
|
|
|
Graphical User Interface

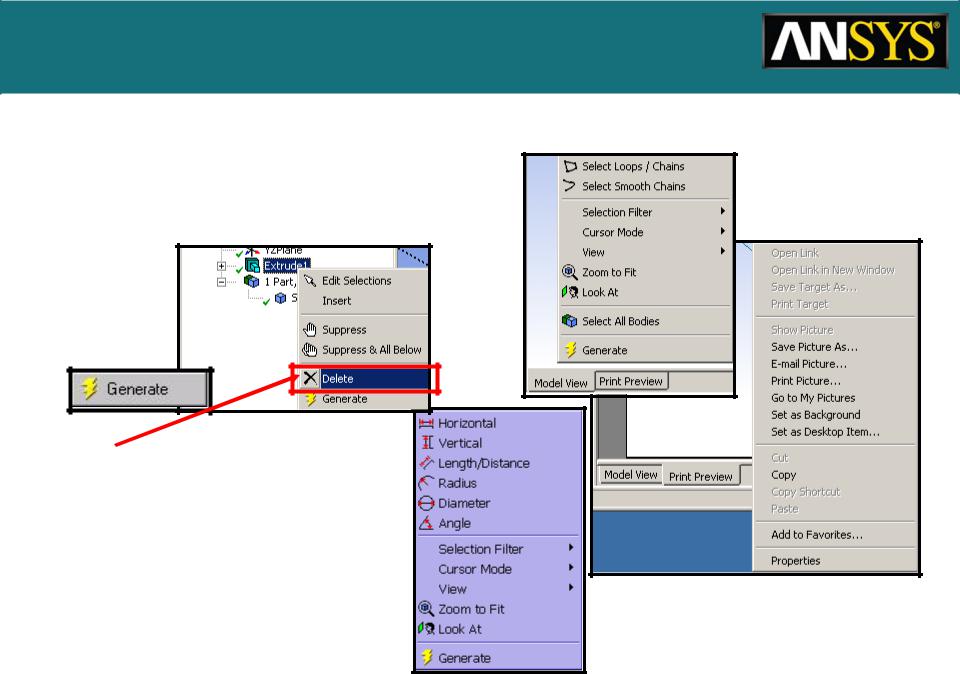

O. Контекстные меню
Training Manual
• RMB |
Вид модели |
– Контекстные меню появляются:
Дерево объектов
Дерево
Примечание: чтобы удалить деталь: выделите его в Дереве, RMB >Delete, или клавиша
<Delete> на клавиатуре, или
Create>Body Operation, выберите объект и нажмите Delete
Проставление Размеров эскиза
Предпросмотр
печати
ANSYS, Inc. Proprietary |
2-21 |
April 28, 2009 |
© 2009 ANSYS, Inc. All rights reserved. |
Inventory #002596 |
|
|
|
|
Graphical User Interface
… Контекстные меню
Training Manual
•Отображают:
–Сделайте правый клик в Дереве и выберите Insert
–Позволяет вставить новую деталь перед выбранным
–Новая деталь сдвинет остальные вниз по Дереву
–Нижние детали станут неактивными пока модель не восстановится
Новое свойство
Сдвинутые
ANSYS, Inc. Proprietary |
2-22 |
April 28, 2009 |
© 2009 ANSYS, Inc. All rights reserved. |
Inventory #002596 |
|
|
|
|
