4.1 Расчет скорых фильтров

Скорые фильтры предназначены для задержки взвешенных частиц. Процесс фильтрования сопровождается большими потерями напора и затратами энергии.

В данном курсовом проекте принимается: однослойный скорый фильтр, загрузочный материал – горелая порода ;d_min= 0,7 мм; d_max= 1,6 мм;

высота слоя 1,2-1,3 м; V_н = 9-11 м/ч; V_форс =11-13 м/ч.

Рисунок 4.1

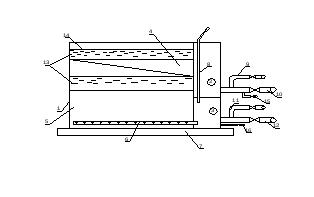

1 – корпус фильтра из железобетона; 2 – открытый канал; 3 – закрытый канал;4 – желоба;5 – фильтрующая загрузка; 6 – дренажные трубы;

7 – фундамент;8 – труба для выпуска воздуха из канала; 9 – отвод осветленной воды;10 – подача промывной воды; 11 – подача воды с первой ступени очистки;12 – отвод промывной воды; 13 – слой воды над фильтрующей загрузкой;14 – сухой борт; 15 – отвод первого фильтрата; 16 – опорожнение.

Однослойный скорый фильтр

Площадь фильтрования определяется по формуле:

(4.1)

где полезная производительность станции на вторую очередь, м³/сут;

продолжительность работы станции в сутках, равная 24 часам;

расчетная скорость фильтрования при нормальном режиме, м/ч;

число промывок одного фильтра в сутки, равных 2;

время простоя фильтра в связи с промывкой, принимаемое равным

0,33часа;

удельный расход воды на одну промывку, м³/м², рассчитывается по

формуле:

(4.2)

где интенсивность промывки, л/(с м²), принимается табл.23[1];

продолжительность промывки, принимается по табл.23[1];

м²

Число фильтров на вторую очередь:

(4.3)

шт

На вторую очередь количество фильтров принимается 6.

На первую очередь число фильтров определяется:

.4)

где производительность станции на первую очередь.

шт

На первую очередь количество фильтров принимается 4.

Площадь одного фильтра:

(4.5)

м²

Так как площадь одного фильтра от 20 до 30 м², то принимается фильтр с боковым каналом, с размерами, указанными на

рисунке 4.2

Рисунок 4.2

Откуда следует, что =27.8м²

Фактическая скорость фильтрования определятся:

• на вторую очередь:

(4.6)

Фактическая площадь всех фильтров:

(4.7)

м²

м/ч

Фактическая скорость фильтрования не превышает допустимую.

• на первую очередь:

Фактическая площадь фильтров:

м²

м/ч

Фактическая скорость фильтрования не превышает допустимую.

Скорость фильтрования при форсированном режиме:

(4.8)

м/ч

м/ч

4.2Расчет осветлителя со слоем взвешенного осадка

4.2.1 Определение общего расхода воды с учетом собственных нужд

Расход воды, идущей на осветлители со слоем взвешенного осадка, определяется по формуле:

(4.9)

где - полезный расход станции;

- расход на собственные нужды скорых фильтров, определяемый по

формуле:

(4.10)

где интенсивность промывки, л/(с м²), принимается таблице 23[1];

продолжительность промывки, принимается по таблице 23[1]

число работающих фильтров;

фактическая площадь фильтра, равная 27,84м²;

число промывок одного фильтра в сутки, равных 2;

коэффициент, учитывающий сброс воды с осадком, определяемый по

формуле:

(4.11)

где мутность воды выходящей из осветлителя со слоем взвешенного

осадка, принимается равной 10 мг/л;

средняя по всей высоте осадочной части концентрация твердой фазы

осадка, принимается по табл.19 [1]

коэффициент разбавления, принимается равным 1,5;

концентрация взвешенных веществ, поступающая восветлитель со

слоем взвешенного осадка, определяемая по формуле:

(4.12)

где цветность исходной воды, град;

Расход воды с учетом собственных нужд:

• на вторую очередь:

• на первую очередь:
