1.3.1 Цепочно-скребковые транспортеры кругового движения.

С

8

Лист

кребковый навозоуборочный транспортер ТСН-3,0Б предназначен для уборки навоза из животноводческих помещений и погрузки его в транспортные средства. Он состоит из горизонтального и наклонного транспортеров, каждый из которых имеет свой привод, и шкафа управления. Горизонтальный транспортер, включающий планчатую цепь со скребками, поворотные устройства и приводную станцию, размещается в открытом бетонированном лотке, внутренняя стенка и дно которого облицованы досками. Натяжение цепи горизонтального транспортера осуществляется путем перемещения подвижной рамы приводной станции. За пределами стойл для животных на расстоянии не менее 500 мм устанавливаются поворотные устройства. В случае размещения в пределах крайних стойл они закрываются съемными щитами.

Наклонный транспортер имеет такую же, как и у горизонтального, планчатую цепь со скребками, металлический желоб с опорной стойкой, поворотное устройство и привод, перемещением которого регулируется натяжение цепи. Транспортер устанавливается под углом к горизонту не более 30°, благодаря чему обеспечивается подача навоза на высоту 2680 мм от нулевой отметки пола коровника. Скорость движения цепи наклонного транспортера значительно выше, чем горизонтального, что необходимо для обеспечения выгрузки жидкого навоза.

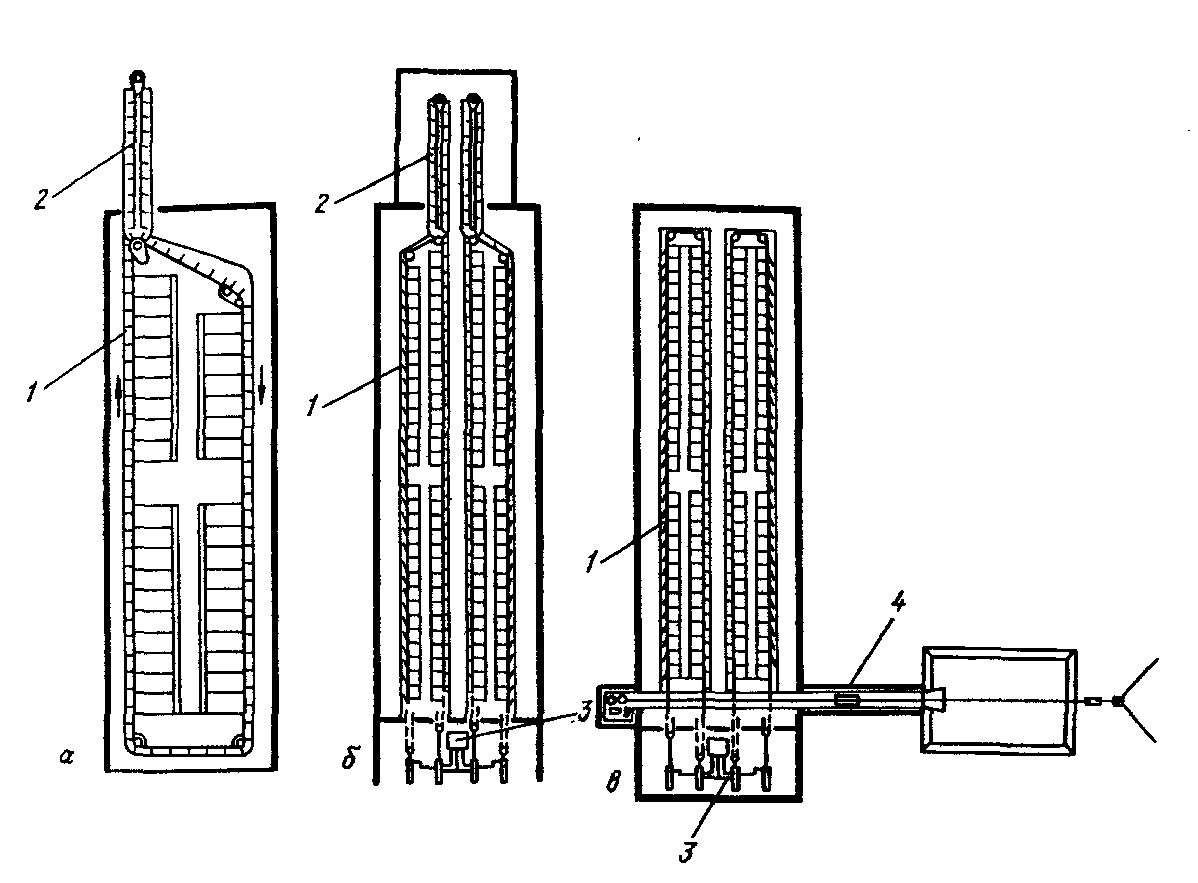

Рис. 173 Конструктивно-технологические схемы навозоуборочных скреб­ковых транспортеров:

а - ТСН-160 (кругового движения); б - УН-3 (возвратно-поступательного движения); в - установка УСН-8 поперечная с ковшовым скрепером (возвратно-поступательного движения); 1 - продольный транспортер; 2 - наклонный транспортер; 3 - натяжное устройство; 4 - скрепер поперечного транспортера УН-3.

С

9

Лист

кребковый навозоуборочный транспортер ТСН-160, схематически изображенный на рис.173а), предназначен для тех же целей, что и ТСН-3,0Б. Он состоит из самостоятельных горизонтального и наклонного транспорте­ров и шкафа управления. Первый включает круглозвенную термически обработанную цепь с укрепленными на ней металлическими скребками, автоматические натяжное и поворотное устройства, привод, электродвигатель, двухступенчатый редуктор. Горизонтальный транспортер укладывается в бетонный лоток, внутренняя часть дна которого армируется стальной полосой 4×20 мм. Наклонный транспортер имеет такую же круглозвенную цепь со скребками, металлический желоб с опорной стойкой, поворотное и натяжное устройства и привод, состоящий из электродвигателя и двухступенчатого цилиндрического редуктора.

При температуре воздуха ниже 0⁰С помещение, в котором размещается наклонный транспортер, должно отапливаться. Он устанавливается под углом не более 30° к горизонту, что позволяет обеспечивать подачу навоза на высоту 2650 мм от нулевой отметки пола коровника. Высота помещения, в котором устанавливается транспортер, должна быть не менее 3350 мм.

1.3.2 Скребковые транспортеры с возвратно-поступательным дви­жением.

Такие транспортеры используются на фермах крупного рогатого скота при стойловом содержании животных, а также на свинофермах. В зависимости от вида тягового органа транспортеры с возвратно-поступательным движением делятся на два типа: штанговые и тросовые; по расположению оси подвески скребков - на две группы: 1) с вертикально расположенной осью, когда скребки разворачиваются в горизонтальной плоскости параллельно дну желоба; 2) с горизонтально расположенной осью, когда скребки разворачиваются в продольно-вертикальной плоскости.
