Описание лабораторной установки
Общий вид установки для проведения лабораторной работы представлен на рис. 10.1.

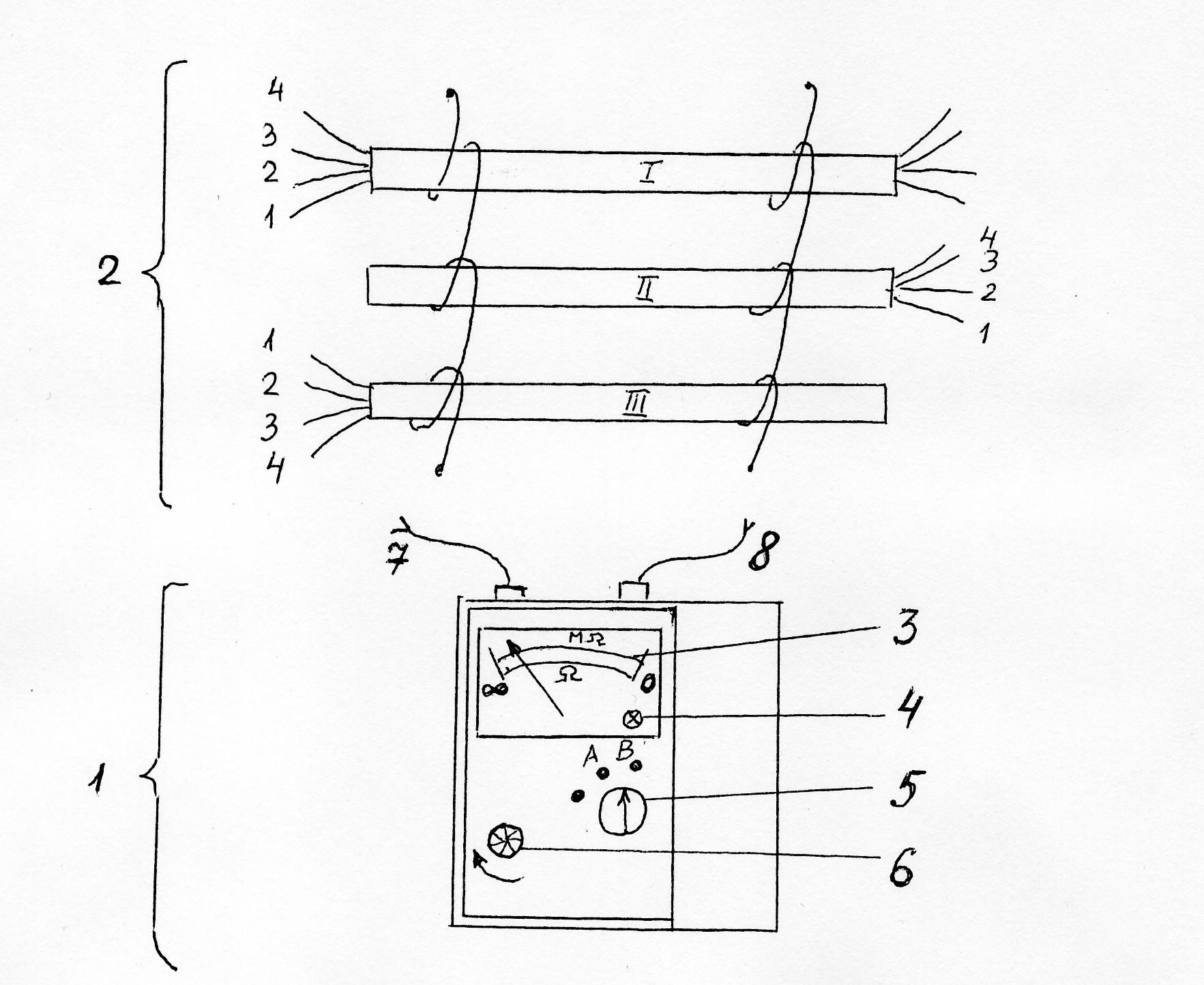

Рис. 10.1. Схема лабораторной установки
Установка включает мегомметр 1 типа 1800 IN фирмы STANDARD и набор кабелей с различной степенью поврежденности 2.
ПОРЯДОК ПРОВЕДЕНИЯ ЛАБОРАТОРНОЙ РАБОТЫ
Убедиться, что оба измерительных провода 7 (черный) и 8 (красный) подключены к соответствующим гнездам «EARTH» («Земля») и «LINE» (Линия»).
Повернуть ручку выбора режима измерения 5 в положение «INSULATION» - 250 В («Изоляция» - 250 В).
Нажать кнопку «Включение измерения» 6. При этом на шкале 3 мегомметра 1 начнет мигать красным цветом контрольная лампа 4 питания прибора.
ПРИМЕЧАНИЕ. Если при нажатии кнопки 6 «Включение измерения» мигание лампы отсутствует, необходимо заменить батарейки источника питания мегомметра 1 (под крышкой на дне прибора).
Определить номера соответствующих жил кабеля 1.
Для этого пользуясь проводами 7 и 8 и ручкой 5 (положение «В» - «INSULATION»), определить сопротивление изоляции каждой жилы. На рисунке в отчете отметить вторую сторону жилы соответствующим номером.
Измеренные сопротивления изоляции записать в табл.10.1.
Таблица 10.1
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ ЖИЛ КАБЕЛЯ 1
|
Номера жил |
1-2 |
1-3 |
1-4 |
2-3 |
2-4 |
3-4 |
|
Сопротивление изоляции, Ом |
|
|
|
|
|
|
Определить номера поврежденных жил кабеля 2.
Для этого воспользоваться проводом 7 и проводом 8 с одетым на него зажимом и вставленным в поврежденный участок кабеля II, а также ручкой 5 (Положение «В» - «INSULATION»).
Определить сопротивление изоляции каждой жилы и записать в табл. 10.2.
Таблица 10.2
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ ЖИЛ КАБЕЛЯ 2
|
Номера жил |
Повреждение | |||
|
1 |
2 |
3 |
4 | |
|
Сопротивление изоляции, Ом |
|
|
|
|
Определить повреждение кабеля 3 по отношению к каждой жиле.
Для этого зажимом провода 8 зажать жилу 1, а конец провода 7 вставить в порез изоляции кабеля III. С помощью ручки 5 (Положение «В» - «INSULATION») по прибору определить сопротивление изоляции. Результаты записать в табл. 10.3.
Таблица 10.3.
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ ЖИЛ КАБЕЛЯ 3
|
Номера жил |
Порез изоляции
| |||
|
1 |
2 |
3 |
4 | |
|
Сопротивление изоляции, Ом |
|
|
|
|
Вычислить критическое сопротивление, пользуясь формулой (10.1).
Тесты к работе
|
ПУЛЬТ 03 |
ПРОГРАММА 1 |
Номер ответа |
|
ВОПРОС |
ОТВЕТ | |
|
1 |
2 |
3 |
|
1. Какое значение сопротивления тела человека используется в расчетах? |
1. 100 Ом |
2 |
|
|
2. 10 кОм |
3 |
|
|
3. 1500 Ом |
4 |
|
|
4. 1.5 кОм |
5 |
|
|
5. 1.0 кОм |
1 |
|
2. Чему равняется величина сопротивления изоляции обмоток относительно корпуса электродвигателя общепромышленного назначения мощностью 400 Вт в холодном состоянии? |
1. 100 кОм |
3 |
|
|
2. 10 мОм |
2 |
|
|
3. 100 мОм |
4 |
|
|
4. 150 мОм |
5 |
|
|
5. 5 мОм |
1 |
|
3. Какое напряжение сети используется для питания мегомметра Ф 4102/1-1М? |
1. 127 В |
2 |
|
|
2. 380 В |
1 |
|
|
3. 42 В |
3 |
|
|
4. 220 В |
5 |
|
|
5. 660 В |
4 |
|
4. Что произошло, если при контроле изоляции тремя вольтметрами один из них показывает нулевое напряжение, а два других линейное? |
1. Снижение сопротивления изоляции |
1 |
|
|
2. Наличие замыкания на землю |
5 |
|
|
3. Вольтметр вышел из строя |
4 |
|
|
4. Обрыв в цепи вольтметра |
2 |
|
|
5. Асимметрия напряжения фаз |
3 |
|
5. Каким прибором измеряется сопротивление изоляции? |
1. Вольтметром |
1 |
|
|
2. Фазометром |
2 |
|
|
3. Индикатором |
5 |
|
|
4. Мегомметром |
3 |
|
|
5. Амперметром |
4 |
