- •Федеральное агентство по образованию
- •1. Информация о дисциплине
- •1.1. Предисловие
- •1.2. Содержание дисциплины и виды учебной работы
- •1.2.1. Содержание дисциплины по гос
- •1.2.2. Объем дисциплины и виды учебной работы
- •2. Рабочие учебные материалы
- •2.1. Рабочая программа
- •2.1.1. Строение и свойства металлов (4 часа)
- •2.1.2. Кристаллизация металлов (4 часа)
- •2.1.3. Изменение структуры и свойств металлов
- •2.1.4. Металлические сплавы, диаграммы состояния
- •2.1.5. Механические свойства и конструкционная
- •2.1.6. Железоуглеродистые сплавы (10 часов)
- •2.1.7. Теория термической обработки стали (10 часов)
- •2.1.11. Конструкционные стали (6 часов)
- •2.1.12. Инструментальные стали и
- •2.1.13. Стали и сплавы с особыми
- •2.1.14. Титан и его сплавы (4 часа)
- •2.1.15. Сплавы на основе алюминия и магния (6 часов)
- •2.1.16. Сплавы на основе меди (4 часа)
- •2.1.17. Подшипниковые сплавы и припои (4 часа)
- •2.1.18. Композиционные материалы (4 часа)
- •2.1.19. Порошковые материалы (4 часа)
- •2.1.20. ПлАстмассы (6 часов)
- •2.1.21. Основы рационального выбора материалов и методов упрочнения деталей машин (4 часа)
- •2.2. Тематический план дисциплины
- •2.2.1. Тематический план дисциплины для
- •2.2.2. Тематический план дисциплины для студентов очно-заочной формы обучения
- •2.2.3. Тематический план дисциплины для студентов заочной формы обучения
- •Внимание!
- •Раздел 5.Основы рационального выбора материалов и методов упрочнения деталей машин и инструмента
- •Раздел 4.Неметаллические материалы
- •Раздел 3.Стали и сплавы различного назначения
- •Раздел 2.Влияние химического состава и термической обработки на структуру и свойства железоуглеродистых сплавов
- •Введение
- •Раздел 1.Строение и свойства металлических сплавов (основы материаловедения)
- •2.4. Временной график изучения дисциплины
- •2.5. Практический блок
- •Рейтинговая система оценки знаний
- •3. Информационные ресурсы дисциплины
- •3.1. Библиографический список
- •3.2. Опорный конспект Введение
- •Раздел 1. Строение и свойства металлических сплавов
- •Тема 1.1. Механические свойства металлов и принципы их определения
- •Тема 1.2. Кристаллическое строение и свойства металлов
- •Тема 1.3. Строение металлических сплавов
- •Раздел 2. Влияние химического состава и термической обработки на структуру и свойства железоуглеродистых сплавов
- •Тема 2.1. Стали и чугуны (влияние химического состава на структуру и свойства)
- •Тема 2.2. Упрочняющая термическая обработка сталей (влияние структурных превращений при закалке и отпуске на свойства
- •Тема 2.3. Влияние легирование на структуру и свойства сталей
- •Успеха!
- •Раздел 1. Строение и свойства металлических сплавов
- •Тема 1.1. Механические свойства металлов1 и принципы их определения
- •Внимание!
- •Тема 1.2. Кристаллическое строение и свойства металлов
- •1.2.1. Кристаллические решетки металлов
- •1.2.2. Дефекты кристаллической решетки
- •1.2.3. Влияние дефектов решетки на механические свойства кристаллов. Пути повышения прочности металлов
- •Внимание!
- •Тема 1.3. Строение металлических сплавов
- •Внимание!
- •Тема 1.3 – небольшая по объему и достаточно простая для восприятия, однако она содержит ряд новых понятий, для усвоения которых требуются определенные усилия, поэтому…
- •Раздел 2. Влияние химического состава и термической обработки на структуру и свойства железоуглеродистых сплавов
- •Тема 2.1. Стали и чугуны (влияние химического состава на структуру и свойства железоуглеродистых сплавов)
- •2.1.1. Диаграмма состояния «железо–цементит». Формирование равновесной структуры углеродистых сталей
- •В процессе кристаллизации
- •2.1.2. Зависимость механических свойств железоуглеродистых сплавов от содержания углерода
- •2.1.3. Классификация и маркировка углеродистых сталей
- •2.1.4. Структура и свойства чугунов
- •Классификация, маркировка и механические свойства различных видов серых чугунов
- •Внимание!
- •Тема 2.2. Упрочняющая термическая обработка
- •2.2.1. Закалка ( превращения в стали при охлаждении)
- •2.2.2. Отпуск (превращения в закаленной стали при нагреве)
- •Внимание!
- •Тема 2.3. Влияние легирования на структуру и свойства сталей
- •2.3.1. Классификация легированных сталей по структуре
- •Влияние легирующих элементов на полиморфизм железа (классификация сталей по равновесной структуре)
- •2.3.1.2. Влияние легирующих элементов на кинетику распада аустенита и температуру мартенситного превращения (классификация сталей по структуре нормализации)
- •2.3.2. Влияние легирующих элементов на критическую скорость закалки и прокаливаемость стали
- •2.3.3. Классификация по назначению и маркировка легированных сталей
- •Внимание!
- •Заключение
- •3.3. Учебное пособие (электронный учебник)
- •3.4. Методические указания к выполнению
- •Работа 1 изучение структуры металлов и сплавов методами макроскопического и микроскопического анализа
- •I.Цель работы
- •II.Теоретическое обоснование
- •Основы макроанализа
- •III. Порядок выполнения работы
- •IV. Содержание отчета
- •Работа 2 диаграммы состояния и структура двойных сплавов
- •I. Цель работы
- •II. Теоретическое обоснование
- •III. Порядок выполнения работы
- •IV. Содержание отчета
- •Работа 3
- •III. Порядок выполнения работы
- •IV. Содержание отчета
- •Работа 4 структура и свойства углеродистых сталей и белых чугунов в равновесном состоянии
- •I. Цель работы
- •II. Теоретическое обоснование
- •Зависимость механических свойств железоуглеродистых сплавов от содержания углерода
- •III. Порядок выполнения работы
- •IV. Содержание отчета
- •Работа 5 структура и свойства серых чугунов
- •I. Цель работы
- •II. Теоретическое обоснование
- •III. Порядок выполнения работы
- •III. Порядок выполнения работы
- •IV. Содержание отчета
- •Работа 7 легированные стали. Влияние легирования на прокаливаемость стали
- •I. Цель работы
- •II. Теоретическое обоснование.
- •Прокаливаемость стали
- •III. Порядок выполнения работы
- •IV. Содержание отчета
- •Работа 8
- •III. Порядок выполнения работы
- •IV. Содержание отчета
- •Работа 9 структура и свойства сплавов на основе алюминия
- •I. Цель работы
- •II. Теоретическое обоснование
- •III. Порядок выполнения работы
- •IV. Содержание отчета
- •Работа 10
- •III. Порядок выполнения работы
- •IV. Содержание отчета
- •Работа 11 структура и свойства сплавов для деталей подшипников качения и скольжения
- •I. Цель работы
- •II. Теоретическое обоснование
- •III. Порядок выполнения работы
- •IV. Содержание отчета
- •Работа 12
- •III. Порядок выполнения работы
- •IV. Содержание отчета
- •Работа 13
- •III. Порядок выполнения работы
- •Полиэтилен
- •Акрилоксид
- •IV. Содержание отчета
- •3.5. Глоссарий
- •4. Блок контроля освоения дисциплины
- •4.1. Задание на контрольную работу и методические указания к ее выполнению
- •4.1.1. Первая часть
- •4.1.1.1. Задание на первую часть контрольной работы
- •Вариант 1
- •Вариант 2
- •Вариант 3
- •Вариант 4
- •Вариант 5
- •Вариант 6
- •4.1.2. Вторая часть
- •1. Назначение изделия
- •2. Условия работы изделия
- •3. Размер (сечение) изделия
- •4. Технология изготовления изделия
- •5. Экономичность
- •4.1.2.1. Задание на вторую часть контрольной работы
- •140101.65, 140104.65, 140211.65, 140601.65, 140602.65 Вариант 1
- •Вариант 2
- •Вариант 3
- •Вариант 4
- •Вариант 5
- •Вариант 6
- •Вариант 7
- •Вариант 8
- •Вариант 9
- •Вариант 10
- •4.1.2.2. Задание на вторую часть контрольной работы
- •151001.65, 150202.65, 220301.65 Вариант 1
- •Вариант 2
- •Вариант 3
- •Вариант 4
- •Вариант 5
- •Вариант 6
- •Вариант 7
- •Вариант 8
- •Вариант 9
- •Вариант 10
- •4.1.2.3. Задание на вторую часть контрольной работы
- •240401.65, 240301.65, 280202.65 Вариант1
- •Вариант 2
- •Вариант 3
- •Вариант 4
- •Вариант 5
- •Вариант 6
- •Вариант 7
- •Вариант 8
- •Вариант 9
- •Вариант 10
- •4.1.2.4. Задание на вторую часть контрольной работы для студентов специальностей
- •080502.65, 190205.65, 190601.65, 190701.65
- •Вариант 1
- •Вариант 2
- •Вариант 3
- •Вариант 4
- •Вариант 5
- •Вариант 6
- •Вариант 7
- •Вариант 8
- •Вариант 9
- •Вариант 10
- •4.1.2.5. Задание на вторую часть контрольной работы ДлЯ студентов специальностей
- •200101.65, 200501.65
- •Вариант 1
- •Вариант 2
- •Вариант 3
- •Вариант 4
- •Вариант 5
- •Вариант 6
- •Вариант 7
- •Вариант 8
- •Вариант 9
- •Вариант 10
- •4.1.2.6. Задание на вторую часть контрольной работы для студентов специальности
- •200402.65
- •Вариант 1
- •Вариант 2
- •Вариант 3
- •Вариант 4
- •Вариант 5
- •Вариант 6
- •Вариант 7
- •Вариант 8
- •Вариант 9
- •Вариант 10
- •4.2. Итоговый контроль
- •4.2.1. Вопросы для самопроверки
- •Тема 2.1.1
- •Тема 2.1.2
- •Тема 2.1.3
- •Тема 2.1.4
- •Тема 2.1.5
- •Тема 2.1.6
- •Тема 2.1.7
- •Тема 2.1.8
- •Тема 2.1.9
- •Тема 2.1.10
- •Тема 2.1.11
- •Тема 2.1.12
- •Тема 2.1.13
- •Тема 2.1.14
- •Тема 2.1.15
- •Тема 2.1.16
- •Тема 2.1.17
- •Тема 2.1.18
- •Тема 2.1.19
- •Тема 2.1.20
- •Тема 2.1.21
- •4.2.2. Тестовые задания (итоговый контроль)
- •Тест 10
- •Тест 11
- •Тест 12
- •4.2.3. Вопросы для экзамена
- •Содержание
- •Материаловедение (технология конструкционных материалов)
- •191186, Санкт-Петербург, ул. Миллионная, д. 5
2.2.2. Отпуск (превращения в закаленной стали при нагреве)
Мартенсит, получаемый в результате закалки неравновесная, неустойчивая структура, поэтому он может длительно сохраняться лишь при достаточно низких температурах (≤ 100…150 оС), где диффузия атомов несущественна.
При нагреве закаленной стали в докритическом интервале температур (t<А1=727 оС) в ней развиваются диффузионные процессы, постепенно приближающие структуру и свойства стали к равновесному состоянию – это процессы отпуска.
Структура и свойства стали при отпуске зависят от температуры нагрева. Соответственно различают три вида отпуска: низкий (≈200 оС), средний (≈400 оС), высокий (≈600 оС).

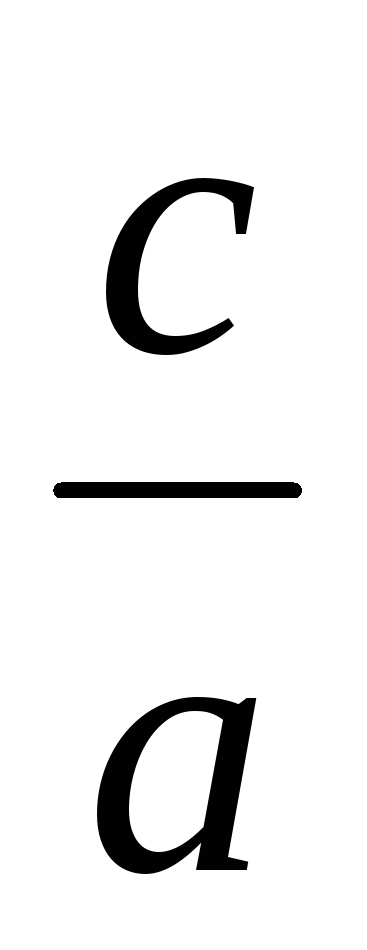

При низком отпуске существенных изменений в структуре еще не происходит (структура - мартенсит отпуска), лишь уменьшается степень тетрагональности, частично снимаются внутренние напряжения, незначительно понижается твердость и повышается пластичность. Низкий отпуск применяют в тех случаях, когда от изделий в первую очередь требуется высокая твердость (режущий, измерительный и холодноштамповый инструмент, детали шариковых подшипников, шестерни после цементации и т.п.).
При среднем отпуске избыточный углерод в виде мельчайших частиц цементита практически полностью покидает решетку мартенсита. Решетка мартенсита обезуглероживается и превращается в ОЦК решетку феррита (степень тетрагональности = 1).
В результате образуется феррито – цементитная смесь, называемая трооститом отпуска. Твердость и прочность заметно понижаются, повышается ударная вязкость. Такая структура при твердости HRCэ 35…45 обеспечивает наибольшую упругость стали, поэтому средний отпуск обычно применяют для пружин, рессор, мембран, ударного инструмента.
При высоком отпуске изменений в фазовом составе (Ф+Ц) уже не происходит (см. диаграмму Fe–Ц), но развиваются диффузионные процессы укрупнения и округления частиц цементита, что сопровождается дальнейшим снижением прочности и твердости, повышением пластичности и ударной вязкости. Соответствующая структура называется сорбитом отпуска.
Термическая обработка, состоящая из закалки и высокого отпуска, называется улучшением. Она применяется для ответственных изделий (валов, рычагов, зубчатых колес и т.п.), изготавливаемых из среднеуглеродистых (0,3…0,5 %С) улучшаемых сталей, так как обеспечивает в этом случае наилучший комплекс механических свойств – максимальную ударную вязкость при достаточно высокой прочности. Высокие механические свойства сорбита отпуска обусловлены малыми размерами и округлой формой частиц цементита (в отличие от сорбита закалки, в котором острые концы пластинок цементита играют роль концентраторов напряжений, способствующих зарождению микротрещин).
На рис. 2.2.6 в качестве примера показано изменение механических свойств стали 45 в зависимости от температуры отпуска.
Рис. 2.2.6. Зависимости механических свойств закаленной стали от температуры отпуска (сталь 45)
Заметим, что с повышением температуры отпуска свойства приближаются к значениям, соответствующим отожженному (равновесному) состоянию, но не достигают их даже при высоком отпуске (в частности, сохраняется более высокая твердость и прочность).
Очевидно, что правильный выбор температуры отпуска позволяет сформировать окончательную структуру и комплекс механических свойств, обеспечивающих успешную работу изделия данного назначения.
