6.3. Подбор вентилятора и электродвигателя
Вентилятор подбирается в соответствии с подсчитанным общим расходом воздуха L, мЗ/ч и общей потерей давления ∑ Pi, Па.
а) определение параметров вентилятора.

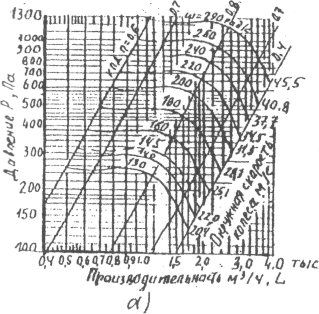

Наиболее современными и экономичными являются центробежные (радиальные) вентиляторы типа Ц4-70. Характеристики вентиляторов Ц4-70 различных типоразмеров представлены в приложении 6.
Для обеспечения воздухообмена L =2500 м3/ч (0,7 м3/с) возможно применение следующих вентиляторов, где ηв - частота вращения, мин-1; Р - напор, Па и v - окружная скорость колеса, м/с.
1.№5 при ηв = 400 мин-1, Р=80 Па, v =13 м/с;
2.№4 при ηв =1200 мин-1, Р=230Па, v =22 м/с;
3.№4 при ηв =1950 мин-1, Р=750 Па, v =34 м/с;
4.№3 при ηв =2000 мин-1, Р=760 Па, v =35 м/с;
Анализируя характеристики по к.п.д., можно сделать вывод, что из всех возможных вариантов лучшие параметры по к.п.д., Р, v и ηв имеет вентилятор Ц4-70 №4;
б) Определение мощности электродвигателя для привода вентилятора.
Рэд= L ∑ Pi Кз / (3600*1000 * ηв * ηп * ηр), кВт
где: Кз - коэффициент запаса (для вентиляторов типа Ц4-70 К3=1,25);
ηв - к.п.д. вентилятора (по характеристике ηв -0,8...0,9);
ηп - к.п.д., учитывающий механические потери в подшипниках вентилятора, ηп =0,95;
ηр - к.п.д., учитывающий механические потери в передаче от вентилятора и двигателя (для клиноременной передачи ηр =0,9,
при непосредственном соединении ηр =1,0)
При ∑ Pi = P получим для выбранного вентилятора мощность электродвигателя:
Рэд= (2500*750*1,25)/( 3600*1000*0,8*0,95*0,9)= 0,95 кВт.
Из приложения 7 выбираем электродвигатель типа А-32-4, Р=1,0 кВт, ηд =1410 об/ми. При этом применяется клиноременная передача с передаточным отношением iпо= ηв / ηд =1950/1410=1,38 или электродвигатель типа А-31-2, Р=1,0 кВт, ηд =2850 об/мин, при этом iпо =1950/2850=0,68.
6.4. Расчет надежности оборудования (системы). Общие теоретические основы надежности
Надежность функционирования систем сервиса рассчитывают по известным показателям надежности их составных частей и подсистем. Для чего структуру систем сервиса представляют в виде так называемой «модели надежности», являющейся функционально- структурной схемой параллельного, последовательного и параллельно- последовательного соединения подсистем и элементов.
Вероятность безотказной работы для системы с последовательным соединением элементов вычисляется как произведение вероятностей отдельных элементов (подсистем), т.е. Р1-n = Р1 х Р2 x...х Рп, где Р1-n - вероятность безотказной работы подсистемы из "n" элементов, а Р1 , Р2,... Рп - вероятность безотказной работы одного"j" элемента.
Для системы с параллельным соединением элементов вероятность безотказной работы вычисляется по формуле:
Р1.n=1-(1-Р1) х (1-Р2) х...х (1-Рn).
Вероятность безотказной работы для структуры с последовательно- параллельным соединением элементов (см. рис.4) вычисляется по формуле: Р1-4 = Р1-2 х Р3-4 = [1-(1-Р1)(1-Р2)] х [1-(1-Рз)(1-Р4)].
Для структуры с параллельно- последовательным соединением элементов (см. рис.5) вероятность безотказной работы вычисляется по выражению: Р5-8= 1-(1-Р5-6) х (1-Р7-8) = 1-(1-Р5 х Р6) х (1-Р7 х Р8).
Рис.5 Параллельно- последовательное соединение элементов
Функционирование систем сервиса обеспечивается качественной и надёжной работой следующих подсистем с вероятностью безотказной работы Р(t); наружные электрические сети города с Рнэ(t); внутренние электрические сети здания (помещения) с Рвэ(t); электросиловое оборудование с Рс(t); осветительное электрооборудование с Ро(t); технологическое оборудование (швейные машины, оборудование влажно- тепловой обработки и др.) с Рт(t); оборудование технических систем сервиса (вентиляция и кондиционирование, пожаротушение и пожарная сигнализация помещений и др.) с Рм(t).
Например, модель надежности системы сервиса с последовательно-параллельным соединением элементов можно представить структурной схемой в виде рис.6:
Рис. 6 Структурная схема "модели надежности" с учетом электроснабжения технологического и технического оборудования системы сервиса
Расчетная формула вероятности безотказной работы данной системы будет иметь следующий вид:
Рсс(t) = Рнэ(t) х Рвэ(t) х Рсотм(t) = Рнэ(t) х Рвэ(t) х [1-(1-Рс) х (1-Ро)] x [1 - (1-Рт)х(1 -Рм)]
Если в структурную схему модели надежности системы сервиса включить систему городского наружного водоснабжения с вероятностью безотказной работы Рнв(t) и систему внутреннего водоснабжения помещения с вероятностью безотказной работы Рвв(t), то структурная схема примет вид рис.7:
Рис. 7 Структурная схема модели надежности с учетом электро- и водоснабжения технологического и технического оборудования системы сервиса с последовательно- параллельным соединением элементов
Если система сервиса представлена параллельно- последовательным соединением элементов Рс, Рт, Ро и Рм, то структурная схема примет вид рис.8:
Рис. 8
При вероятности безотказной работы системы, превышающей 0,9, т.е. λсt ≤ 0,1 с достаточной для практики точность при внезапных отказах элементов, когда приработка оборудования закончена, а старение ещё не наступило, наиболее применим экспоненциальный закон распределения вероятности безотказной работы, т.е.
Pc(t) = е-λСt ≈ 1- λСt
где λС - интенсивность отказа системы, 1/ч.; t - время работы, ч.
Откуда:
Частота отказов:
ас =λc е-λСt = λc (1-λc t) = λc Рс
Средняя наработка на отказ (до первого отказа), ч.: Tср.с = 1 / λС при максимальной частоте отказов (ас.тах).
Если имеет место резервирование элементов системы сервиса общим замещением с целой кратностью и вероятность безотказной работы ниже 0,9, то справедлива следующая зависимость:
Pc(t) = е-λ0t (1+ λ0 t)
В этом случае частота отказов вычисляется по формуле:
ас = -Рс' (t) = λ0 е-λ0t (1+ λ0 t) - λ0 е-λ0t = λ20 t е-λ0t,
где λ0- средняя частота отказа каждого из элементов подсистем в течение заданного среднего времени t0.
Например, при средней вероятности безотказной работы элементов подсистем Рс.ср=0,998 имеем в течение t0=10 часов работы:
λ0 t0=0,002, т.е. λ0 = 0.002 / 10 = 0,2*10-3 1/ч. Средняя наработка до первого отказа системы Тср.=2Т°ср.. где 2Т°ср..- средняя наработка до первого отказа нерезервированной системы: Т°ср.-= 1/ λ0 = 1 / 0,2 10-3 = 5000 ч.
Средняя наработка до первого отказа резервированной системы Тср.= 2Т°ср.=10000 ч.
Тогда частота отказов вычисляется по формуле:
а интенсивность отказов по выражению:
λС = ас / Рс = λ20 t е-λ0t / [е-λ0t (1+ λ0 t) ] = λ20 t / (1+ λ0 t) = 0,04• 10-6 t / (1 + 0,2*10-3 t)
При построении графиков зависимости ас и λ0 в функции времени t, значения времени задавать с расчетным интервалом 15000час (1,5х104 ч.).
Этапы выполнения
1. Составить функционально-структурную схему надёжности технической системы, имеющей выше выбранные механизмы и устройства согласно конструкции и принципа работы отдельных устройств.
Распределить и объединить элементы по подгруппам и группам с учётом их взаимодействия.
Составить расчётные выражения для вычисления вероятностей безотказной работы отдельных подгрупп и системы в целом.
Рассчитать вероятность безотказной работы.
Вычислить среднюю наработку на отказ.
6.Построить графические зависимости Л0 и ас в функции времени. Значения Лс и ас свести в таблицу.
ЗАКЛЮЧЕНИЕ
Данный раздел завершает выполнение курсового проекта и должен содержать выводы проделанной работе.
Здесь необходимо осветить следующее:
Степень проработки поставленных задач в период работы над курсовым проектом.
Сделать выводы по основным полученным результатам.
Изложить особенности работы в ходе выполнения курсового проекта.
Дать предложения по возможным направлениям и путям совершенствования поставленных задач для исключения недостатков проекта.
ЛИТЕРАТУРА
И.Л. Каганов. Курсовое и дипломное проектирование. - 3-е издание. - М.:Агропромиздат, 1990 - 351 с.
Булат Е.П., Тарабанов В.Н. Методическое руководство к курсовому проектированию для студентов по дисциплине «Техника и технология отрасли»(спец. 06.08.00). - СПб.: СПбТИС, 1996.
Соловьёв В.Н., Гончаров А.А. Организация деятельности предприятий сервиса. Методическое руководство к курсовому проектированию - СПб.:СПбГИСЭ, 2000.
В.В. Гладкевич, В.И. Заплатинский. Надёжность бытовой техники. Учебное пособие. - СПб.: СПбТИС, 1995.
С.Ф. Привалов. Электробытовые устройства и приборы. Справочник мастера. -СПб.: Лениздат, 1994.-511с.
приложение 1
Тематика курсовых проектов
№п/п |
наименование темы |
примечание |
0 |
Проект технологической (технической) системы культурно-развлекательного центра (кинотеатр, игровой комплекс, цирк, аттракцион, салон-выставка и т.п.) |
Вид объекта указывается в задании руководителем курсового проекта. |
1 |
Проект технологической (технической) системы салона красоты (парикмахерская и т.п.) |
|
2 |
Проект технологической (технической) системы предприятия «бар-кафе-ресторан» (кухня, пищеблок, столовая и т.п.) |
|
3 |
Проект технологической (технической) системы ателье индивидуального пошива одежды |
|
4 |
Проект технологической (технической) системы спортивно-оздоровительного комплекса (спортзал, бассейн и т.п.) |
|
5 |
Проект технологической (технической) системы гостиницы (автокемпинга, туристической базы и т.п.) |
|
6 |
Проект технологической (технической) системы химической чистки одежды (микрохимчистки и т.п.). |
|
7 |
Проект технологической (технической,) системы банно-прачечного комбината бассейн, сауна и т.п.). |
|
8 |
Проект технологической (технической) системы офисного помещения отрасли. |
|
9 |
Проект технологической (технической) системы мастерской сферы сервиса (изготовление и ремонт металлоизделий, сервисное обслуживание бытовой техники и т.п.) |
|
приложение 2
Характеристики основного оборудования и техники сферы сервиса (принято условно)
№ п/п |
наименование оборудование |
габариты, L * В, мм |
Потребл. мощность, кВт |
Кол-во тепловыделений, кДж/ч |
Кол-во влаговыделений, кг/ч |
вероятность безотказной работы |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Бытовые машины и приборы | ||||||
1 |
Электрическая печь |
850x600 |
8 |
2500 |
|
0,95 |
2 |
Электромясорубка |
520x200 |
1,5 |
800 |
|
0,92 |
3 |
Кухонный комбайн |
460X320 |
0,8 |
650 |
|
0,93 |
4 |
Посудомоечная машина |
850x450 |
2,1 |
820 |
0,5 |
0,91 |
5 |
Электроводонагреватель |
1350x650 |
4,0 |
3800 |
|
0,94 |
6 |
Электрогриль, духовка |
420X180 |
2,0 |
1500 |
|
0,93 |
7 |
Электроотопительные приборы, конвекторы |
1000x100 |
2,5 |
2200 |
|
0,92 |
8 |
Воздухоочиститель, климатезёр |
400x200 |
0,6 |
520 |
|
0,96 |
9 |
Пылесос |
540x190 |
0,8 |
490 |
|
0,95 |
10 |
Холодильник компрессионный |
600x600 |
0,2 |
350 |
|
0,94 |
11. |
СВЧ-печь |
510x360 |
0,8 |
2100 |
|
0,98 |
12. |
Стиральная машина бытовая |
600x600 |
3,0 |
3500 |
|
0,93 |
13 |
Мобильный кондиционер |
850x440 |
2,0 |
2250 |
|
0,95 |
14. |
Масляный обогреватель |
860x120 |
2,4 |
3200 |
|
0,98 |
15. |
Электротепловентилятор |
300x175 |
2,0 |
3450 |
|
0,94 |
16. |
Электроточило |
240x140 |
0,22 |
380 1 |
|
0,95 |
17. |
Электросушитель для РУК |
230X200 |
0,1 |
120 |
|
0,93 |
18, |
Электроприборы для сваривания полиэтиленовой плёнки |
210X140 |
0,22 |
550 |
|
0,94 |
19. |
Бельесушильная машина |
600X450 |
2,5 |
4200 |
0,6 |
0,93 |
20 |
Гладильная машина |
900x400 |
1,3 |
2800 |
0,3 |
0,95 |
Оборудование предприятий сервиса | ||||||
21 |
Насосная станция |
500x210 |
0,8 |
900 |
|
0,92 |
22 |
Компрессорная установка |
2750x610 |
1,7 |
3000 |
|
0,92 |
23 |
Вакуумная установка |
750X490 |
2,0 |
3200 |
|
0,93 |
24 |
Парогенератор |
960x700 |
10 |
5200 |
4,0 |
0,91 |
25 |
Паровой пресс |
1070x1300 |
|
4190 |
6,0 |
0,92 |
26 |
Манекен паровой |
1241x690 |
|
13900 |
8,0 |
0,93 |
27 |
Пятновыводной стол (станок) |
1240x470 |
|
2100 |
- |
0.95 |
28 |
Стиральная машина (промышл.) |
910x1020 |
3,4 |
760 |
0,7 |
0,93 |
29 |
Центрифуга |
610x770 |
0,55 |
500 |
|
0,92 |
30. |
Машина химчистки Блеск Р422 |
2100x1360 |
28,0 |
5400 |
- |
0.91 |
31. |
Машина химчистки КХ-010А |
2200x980 |
15,0 |
2100 |
- |
0,91 |
32 |
Конвеерная установка |
5840x800 |
1,1 |
- |
. |
0,94 |
33. |
Ванна для промывки |
1700x750 |
|
2260 |
1,0 |
0,98 |
34. |
Шкаф сушильный |
1500x600 |
2,0 |
4200 |
0,5 |
0,96 |
35. |
Гладильный стол с электроутюгами |
2000x1000 |
1,0 |
1360 |
0,24 |
0,93 |
36. |
Утюг УЭТ-10 |
|
1,0 |
2030 |
0,47 |
0,95 |
37. |
Гидравлический пресс с парогенератором |
1200x1500 |
5,5 |
5000 |
6,4 |
0,91 |
38. |
Машина плиссировочная |
800x450 |
|
2140 |
- |
0,92 |
39. |
Электродвигатели технологического оборудования |
|
0,6 |
800 |
|
0,95 |
40. |
Верстак для сварочных работ |
2000x1200 |
|
16800 |
|
|
41. |
Стол для газосварочных работ |
1700x800 |
|
25200 |
|
|
42. |
Электропечь муфельная |
750x410 |
5,5 |
2800 |
|
0,96 |
43. |
Электроплита с закрытой спиралью |
600x500 |
0,6 |
2180 |
|
0,94 |
44. |
Калорифер |
1000x400 |
|
3100 |
|
0,95 |
45. |
Вентилятор |
750x300 |
1,0 |
1200 |
|
0,93 |
46. |
Швейная машина |
1200x650 |
0,6 |
800 |
|
0,96 |
Примечание: характеристики на оборудование, не указанные в таблице приложения 2, можно выбирать по технической документации и задавать ориентировочно согласно аналогичного агрегата.
приложение 4
Предельно- допустимая концентрация (ПДК) вредных веществ и металлов в помещении
№ |
вещество |
ПДКмг/м3 |
1. |
Алюминий |
2,0 |
2. |
Амилацетат |
100 |
3. |
Аммиак |
20 |
4. |
Анилин |
0,1 |
5. |
Ацетон |
200 |
6. |
Бензин- растворитель |
300 |
7. |
Бериллий |
0,001 |
8. |
Зутилацетан |
200 |
9. |
Ванадий (пятиокись) |
0,1 |
10. |
Декалин |
100 |
11. |
Кадмий |
0.1 |
12. |
Керосин |
300 |
13. |
Марганец |
0,3 |
14. |
Медь |
1 |
15. |
Никель |
0,5 |
16. |
Свинец |
0.01 |
17. |
Серная кислота и серный ангидрит |
1 |
18. |
Скипидар |
300 |
19. |
Бутиловый спирт |
200 |
20. |
Метиловый спирт |
50 |
21. |
Спирт этиловый |
1000 |
22. |
Спирт лропиловый |
100 |
23. |
Тетролин |
100 |
24. |
Титан |
10 |
25. |
Трихлорэтилен |
10 |
26. |
Перхлорэтилен |
10 |
27. |
Окись углерода |
20 |
28. |
Уксусная кислота |
5 |
29. |
Хлористый водород и соляная кислота |
5 |
30. |
Этилооцетат |
200 |
31. |
Циклогексанол |
10 |
32. |
Этиловый эфир |
300 |
33. |
Флористый растворитель |
100 |
34. |
Фенол |
5 |
35. |
Уайт- спирт |
300 |
36. |
Бензол |
5 |
37. |
Толуол и ксилол |
50 |
38. |
Чугун |
4 |
39. |
Диоксан |
10 |
приложение 7
Электродвигатели серии А - защищенные и АО - закрытые
Н.КВТ |
СО ОБ/МИН |
ТИП |
N. КВТ |
(0 ОБ/МИН |
Тип |
0,6 |
1410 |
А-31-4 |
7,0 |
730 |
А-62-8 |
0,6 |
1410 |
АО-31-4 |
7,0 |
735 |
АО-63-8 |
0,6 |
2860 |
АО-31-2 |
7,0 |
980 |
АО-62-6 |
1,0 |
930 |
А-41-6 |
7,0 |
1440 |
А-52-4 |
1,0 |
930 |
АО-41-6 |
7,0 |
1440 |
АО-52-4 |
1,0 |
14410 |
А-32-4 |
7,0 |
2890 |
А-51-2 |
1,0 |
14410 |
АО-32-4 |
7,0 |
2900 |
АО-52-2 |
1,0 |
2850 |
А-31-2 |
10,0 |
730 |
А-71-8 |
1,0 |
2850 |
АО-31-2 |
10,0 |
735 |
АО-72-8 |
1,7 |
930 |
А-42-6 |
10,0 |
970 |
А-62-6 |
1,7 |
930 |
АО-42-6 |
10,0 |
980 |
АО-63-6 |
1,7 |
1420 |
А-41-4 |
10,0 |
1450 |
А-61-4 |
1,7 |
1420 |
АО-41-4 |
10,0 |
1460 |
АО-62-4 |
1,7 |
2850 |
А-32-2 |
14,0 |
730 |
А-72-8 |
1,7 |
2850 |
АО-41-2 |
14,0 |
735 |
АО-72-8 |
2,8 |
950 |
А-51-6 |
14,0 |
970 |
А-71-6 |
2,8 |
1420 |
А-42-4 |
14,0 |
980 |
АО-72-6 |
2,8 |
950 |
АО-51-6 |
14,0 |
1450 |
А-62-4 |
2,8 |
1420 |
АО-42Ч |
14,0 |
1460 |
АО-63-4 |
2,8 |
2870 |
А-41-2 |
14,0 |
2920 |
А-61-2 |
2,8 |
2870 |
АО-42-2 |
14,0 |
2930 |
АО-63-2 |
4,5 |
730 |
А-61-8 |
20,0 |
730 |
А-81-8 |
4,5 |
735 |
АО-62-8 |
20,0 |
735 |
АО-82-8 |
4,5 |
950 |
А-52-6 |
20,0 |
970 |
А-72-6 |
4,5 |
950 |
АО-52-6 |
20,0 |
980 |
АО-73-6 |
4,5 |
1440 |
А-51-4 |
20,0 |
1450 |
А-71-4 |
4,5 |
1440 |
АО-51-4 |
20,0 |
1460 |
АО-72-4 |
4,5 |
2870 |
А-42-2 |
20,0 |
2920 |
А-61-2 |
4,5 |
2900 |
АО-51-2 |
20,0 |
2940 |
АО-72-2 |
приложение 6
Рис. характеристики радиальных вентиляторов серии ЦЧ-70 а) ЦЧ-70 N93; Б) ЦЧ-70 Ые4
ПЕРЕЧЕНЬ ВОПРОСОВ ДЛЯ ПОДГОТОВКИ К ЭКЗАМЕНУ
Технологические и технические системы предприятий сферы сервиса.
Основные стадии проектирования технических систем.
Основные принципы системного подхода к проектированию.
Системы управления технологическими процессами.
Основные понятия и показатели теории надежности.
Определение вероятности безотказной работы изделия. Основной закон теории надежности.
Потоки отказов и восстановлений. Параметр потока отказов. Статистическая оценка наработки на отказ.
Нормирование и оптимизация показателей надежности.
Методология оценки технического уровня оборудования.
Нормирование содержания вредных веществ в воздухе.
Параметры влажного воздуха.
Классификация вентиляционных систем.
Расчет потребного воздухообмена.
Расчет систем естественной вентиляции.
Основные схемы общеобменной и местной, приточной и вытяжной систем вентиляции.
Расчет воздуховодов систем вентиляции.
Аспирационные системы. Особенности расчета.
Конструкции фильтров и пылеуловителей. Области применения.
Изображение при помощи Id-диаграммы процессов обработки воздуха в кондиционерах. Системы кондиционирования воздуха.
Основные виды кондиционеров, их устройство и выбор.
Радиальные и осевые вентиляторы. Подбор вентиляторов с помощью индивидуальных и обезличенных характеристик.
Конструкция воздухонагревателей и их расчет.
Конструкции воздухоохладителей и их расчет.
Газоуловители. Устройство.
Расчет теплопотерь промышленных помещений и зданий.
Составление теплового баланса помещений.
Системы отопления, применяемые на предприятиях сферы сервиса. Их расчет.
Выбор и расчет нагревательных приборов.
Источники теплоснабжения.
Классификация систем водоснабжения. Основные требования к качеству воды.
Основные схемы внутреннего водоснабжения.
Классификация систем канализации. Устройство внутренней системы канализации.
Виды и нормирование естественного и искусственного освещения.
Расчет систем искусственного освещения методом использования светового потока.
Расчет проводов осветительной сети.
Физические и физиологические характеристики шума.
Причины возникновения шума и вибрации на предприятиях сферы сервиса.
Методы и средства борьбы с шумом и вибрацией.
Меры защиты от шума в производственных помещениях.
Классификация помещений по степени опасности поражения электрическим током.
Электрические сети с заземленной и изолированной нейтралью.
Средства защиты от поражения электрическим током.
Назначение, принцип действия и расчет зануления.
Защитное заземление.
Классификация производств и помещений по взрыво- и пожароопасности.
Причины пожаров на предприятиях сервиса.
Пожарная безопасность при эксплуатации технологического оборудования.
Противопожарные требования к системам вентиляции, воздушного отопления и кондиционирования воздуха.
Стационарные и первичные средства пожаротушения.
Транспортирующие и грузоподъемные машины, применяемые на предприятиях сферы сервиса.
Устройство и расчет производительности и мощности привода транспортирующих устройств.
Общие понятия о планово-предупредительном ремонте оборудования.
Межремонтное обслуживание оборудования.
Организация работ по техническому обслуживанию и ремонту.
Техническое обслуживание и подготовка работ по техническому обслуживанию и ремонту.
Содержание технологического процесса комплексного ремонта. Схема ремонта.
Общие виды работ, выполняемых при техническом обслуживании оборудования.
Содержание монтажных работ.
Нормирование трудоемкости монтажных работ.
Планирование монтажных работ.
Технологический процесс в швейном производстве и применяемое оборудование.
Особенности технологии влажно-тепловой обработки в швейном производстве.
Технологические системы химической чистки одежды.
Особенности технологического процесса химической чистки одежды.
Технологическое оборудование предприятий социально-культурного сервиса и туризма.
УЧЕБНО-МЕТОДИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ДИСЦИПЛИНЫ
СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ
Основная:
Гладилин Ю.А. Техника и технология сферы сервиса: Учеб. пособие – СПб.: СПбГУСЭ,2006.
Капицун В.И. и др. Гидравлика, водоснабжение и канализация. – М.: Стройиздат, 2003.
Дополнительная:
Беккер А. Системы вентиляции. – М.: Техносфера, Евроклимат, 2005.
Гладкевич В.В., Зайцев В.А. Технологические системы сферы сервиса. Программа, методическое руководство к курсовому проектированию для студентов специальности 060800 «Экономика и управление на предприятии (в сфере сервиса)».- СПб.: СПбГИСЭ, 2002.
Калинина В.М. Техническое оснащение и охрана труда в общественном питании: учебник. – М.: Мастерство, 2001.
Периодические издания:
Ремонт и сервис. Ежемесячный научно-технический журнал о потребительской технике. Изд. ООО «Ремонт и сервис». – СПб.
