Вариант 9

Тема: Разработка и исследование математической модели статики процесса ректификации бинарной смеси (объект моделирования – ректификационная колонна в производстве газообразного азота) (рис. 4.13).

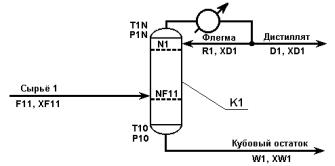

Рис. 4.13. Схема процесса ректификации бинарной смеси:

F11, XF11 – расход и состав сырья; NF11 – номер тарелки питания; N1

– номер последней тарелки; T10, P10 – температура и давление в кубе колонны; T1N, P1N – температура и давление верха колонны; R1, XD1 – расход и состав флегмы; D1 – расход дистиллята; W1, XW1 – расход и состав кубового остатка

Режимные параметры

F11 = 1,7 т/ч; D1 = 0,69 т/ч; R1 = 0,69 т/ч;

NF11 = 10; N1 = 80;

T10 = -180,0 C; T1N = -191,0 C;

P10 = 7,8 кгс/см2; P1N = 7,5 кгс/см2

Допущения по модели, дополнительные сведения и индивидуальное задание

Сырье F11 подается в колонну в жидкой фазе. КПД колонны Е=0,6; Е=0,5.

Расчет провести в мольных долях и мольных расходах.

201

Расчет провести по теоретическим тарелкам при степени точности =0,001.

Рассчитать оптимальную тарелку ввода сырья, чтобы концентрация кислорода в дистилляте не превышала 0,1 %.

Алгоритм расчета констант фазового равновесия – 1 (табл. 4.19)

Таблица 4.19

Алгоритм расчета констант фазового равновесия – 3 (табл. 4.20)

Таблица 4.20

Алгоритм расчета констант фазового равновесия – 5 (табл. 4.21)

Таблица 4.21

Вариант 10

Тема: Разработка и исследование математической модели статики процесса ректификации бинарной смеси (объект моделирования – ректификационная колонна в производстве газообразного азота) (рис. 4.14).

202

Рис. 4.14. Схема процесса ректификации бинарной смеси:

F11, XF11 – расход и состав сырья; NF11 – номер тарелки питания; N1

– номер последней тарелки; T10, P10 – температура и давление в кубе колонны; T1N, P1N – температура и давление верха колонны; R1, XD1 – расход и состав флегмы; D1 – расход дистиллята; W1, XW1 – расход и состав кубового остатка

Режимные параметры

F11 = 1,7 т/ч; D1 = 0,69 т/ч; R1 = 0,69 т/ч;

NF11 = 10; N1 = 80;

T10 = -180,0 C; T1N = -191,0 C;

P10 = 7,8 кгс/см2; P1N = 7,5 кгс/см2

Допущения по модели, дополнительные сведения и индивидуальное задание

Сырье F11 подается в колонну в жидкой фазе. КПД колонны Е=0,6; Е=0,5.

Расчет провести в мольных долях и мольных расходах. Расчет провести по теоретическим тарелкам при степени

точности =0,001.

Выполнить расчет статических характеристик процесса по концентрациям компонентов XD1, XW1 при изменении расхода

203

сырья F11 от 1,3 т/ч до 3,0 т/ч с шагом 0,1 т/ч для разных КПД колонны.

Алгоритм расчета констант фазового равновесия – 1 (табл. 4.22)

Таблица 4.22

Алгоритм расчета констант фазового равновесия – 3 (табл. 4.23)

Таблица 4.23

Алгоритм расчета констант фазового равновесия – 5 (табл. 4.24)

Таблица 4.24

204
