Инструктивные и методические материалы
Основное назначение инструктивных и методических материалов по ИО АИС – регламентация выполнения технологических операций обработки информации АИС. Для графического обозначения операция используются графические символы (табл. 2).
Таблица 2
Наименование элемента |
Графика |
Наименование элемента |
Графика |
Место выполнения операции |
Передача данных по каналу связи | ||
Документы ручного заполнения |
Любая операция обработки информации на компьютере | ||
Ввод информации документа в компьютер |
Документ на магнитном диске (файл базы данных) | ||
Заполнение документа вручную |
Сохранение документа в памяти компьютера | ||
Печатный документ (листинг) |
Документ на дисплее компьютера (видеограмма) | ||
Ввод и вывод информации из компьютера |
Условия для выбора и принятия решения | ||
Линия потока |
Пуск-останов | ||
Группировка |
Сортировка |
Пример технологического процесса формирования массивов загрузки НСИ БД представлен на рис.8.
Рисунок 8
Операция выполняется в определенном структурном подразделении. Первая операция – традиционное заполнение документа, информация которого подлежит переносу на машинный носитель. Программным способом выполняется преобразование входной информации и ее загрузка в БД.
Пример технологического процесса формирования выходного документа на основании информации БД показана на рис. 9.
Рисунок 9
Выходной документ (листинг или видеограмма) формируется в результате запроса к БД, документ выводится в виде листинга или видеограммы.
Внутримашинное информационное обеспечение аис
Основу внутримашинного ИО АИС составляет разработка и эксплуатация БД, хранение которой осуществляется на машинных носителях под управлением специального программного обеспечения – СУБД (системы управления базами данных).
В связи с появлением устройств прямого доступа – магнитных барабанов и магнитных дисков, обеспечивающих реализацию произвольного доступа к данным. БД, появилась возможность представления на машинном уровне разнообразных структур данных: сетевых, иерархических, реляционных, возникло понятие базы данных как структурированной совокупности данных. В отличие от традиционной файловой организации данных для решения отдельных задач, БД обеспечивает:
Отделение данных от программ, использующих эти данные;
Унификацию технологии создания и ведения БД; .
Представление интегрированных и структурированных данных всей АИС.
Снижение затрат и повышение качества данных за счет устранения избыточности и дублирования данных, обеспечения однократного ввода и многоцелевого использования данных, повышения достоверности и оперативности ввода и получения данных и др.
Логическая и физическая структура БД оказывает непосредственное влияние на эксплуатационные характеристики приложений:
время доступа к данным,
время обработки данных приложения.

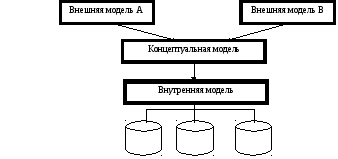

СУБД используют многоуровневую архитектуру представления БД (рис. 10).
Рисунок 10
На логическом уровне БД рассматриваются концептуальная модель - интегрированная структура данных и внешние модели - частные структуры данных для отдельных приложений. Эти модели представлены в терминах структур данных, поддерживаемых выбранной СУБД. Логические структуры БД делятся на иерархические, сетевые и реляционные.
Для БД существует единственная концептуальная модель, на основе которой может быть создано много внешних моделей данных для контроля санкционированного доступа к БД из различных приложений. Изменения внешних моделей выполняются независимо друг от друга и не затрагивают концептуальную модель. Некоторое изменение концептуальной модели в определенной степени может не касаться существующих внешних моделей.
Внутренняя модель соответствует выбранной системе хранения БД, определяет порядок размещения данных на машинных носителях, используемые способы организации данных и методы доступа. Изменение внутренней модели не влияет на концептуальную модель БД. Критерием для оценки внутренней модели является эффективность использования машинных ресурсов для создания, ведения и эксплуатации БД. Для улучшения эксплуатационных характеристик приложений изменяют физическую или логическую структуру БД.
СУБД поддерживает различные интерфейсы:
пользовательский — интерфейс графического вида в виде панелей инструментов, меню, диалоговых окон команд (Graphics User Interface — GUI);
программный — языки программирования, языки запросов, конструкторы форм, отчетов, приложений и др., модели объектов (Application Program Interface — API).
СУБД влияет как на организацию данных в АИС, так и на выбор инструментальных средств для разработки приложений. Наибольшую популярность для БД, реализованных для персональных компьютеров, получили СУБД реляционного типа, предоставляемые ими реляционные языки для определения и манипулирования данными (например, языки запросов высокого уровня QBE, SQL).
Существует большое многообразие организации БД АИС, которое определяется рядом факторов.
1. Количество физически изолированных фрагментов БД:
локальная БД, представляется в виде одного фрагмента БД;
распределенная БД, представляется в виде нескольких фрагментов БД.
Интеграция распределенных данных может потребовать доступа к разнородным источникам данных, конвертирования внешних форматов представления данных. Для приложений это распределение должно быть «прозрачным».
2. Количество приложений (пользователей), одновременно работающих с БД:
однопользовательская БД – рассчитана на отдельное приложение (находится на отдельном компьютере, компьютерная сеть не используется);
многоопльзовательская БД – рассчитана на комплексное использование многими приложениями (чаще всего находится на сервере компьютерной сети).
Основными проблемами для многопользовательских БД становятся администрирование (управление санкционированным доступом, резервирование и страховое копирование БД, ведение журнала транзакций и др.).
3. Сетевая архитектура БД:
несетевая архитектура;
однораноговая сеть (нет выделенного сервера);.
сеть с выделенным сервером, в том числе:
«файловый сервер»
«клиент-сервер»
Архитектура «файловый сервер» означает использование сервера только в качестве среды хранения файлов любого типа (программ, данных). Объектом обмена между сервером и рабочей станцией является файл, обработка которого выполняется полностью на рабочей станции. Во время обработки данных файл БД монополизирован отдельной рабочей станцией. Поэтому эффективный доступ к БД зависит от видов обработки и числа пользователей, возможностей сетей передачи данных. Начиная с определенного объема БД и числа пользователей подобная организация не отвечает требованиям эффективной реализации ИО АИС.
Архитектура «клиент-сервер» предполагает использование сервера как среды хранения БД, так и среды обработки данных. Рабочая станция выдает запрос на получения требуемых данных, первичная обработка запроса выполняется на сервере; объектом обмена становится выборка, релевантная запросу. Всеобщей монополизации файлов БД не происходит, уменьшается объем сетевого трафика, БД становится доступной большему числу транзакций приложений.
Архитектура «клиент-сервер» может иметь различные варианты построения, в зависимости от числа и специализации серверов:
«толстый» клиент – большая часть обработки данных выполняется на рабочей станции;
«тонкий» клиент – большая часть обработки данных выполняется на сервере;
«многоуровневый сервер» - серверы специализированы по видам функций обработки (сервер файлов, сервер БД, сервер приложений и др.).
4. Состав, структура и объем хранимых данных, для которых выбирается подходящий формат:
БД простой структуры небольшого объема;
БД простой структуры большого объема;
БД сложной структуры небольшого объема;
БД сложной структуры большого объема;
БД очень сложной структуры большого объема.
При росте объема данных возникает проблема масштабирования информационных технологий, обеспечения эффективного времени доступа (поиска и извлечения данных). Структурная сложность БД влияет на выбор средств и технологий разработки приложений.
5. Тип СУБД (функциональные возможности, информационные технологии обработки данных, окружение сервисное):
настольные (desktop) СУБД
серверные (server) СУБД.
Серверные СУБД обеспечивают файл-серверную или клиент-серверную архитектуру, поддерживают распределенные БД.
Комбинация рассмотренных выше факторов позволяет выделить типовые формы организации БД:
Централизованно хранимая локальная однопользовательская БД на отдельном компьютере.
Централизованно хранимая интегрированная многопользовательская БД в компьютерной сети архитектуры «файловый сервер».
Централизованно хранимая интегрированная многопользовательская БД в компьютерной сети архитектуры «клиент-сервер».
Распределенная по рабочим станциям интегрированная многопользовательская БД в одноранговой компьютерной сети.
Распределенная по серверам интегрированная многопользовательская БД в компьютерной сети архитектуры «многоуровневый клиент-сервер».
Каждая организационная структура БД является оптимальной для АИС, обладающей характерными свойствами.
При проектировании структуры БД выполняется моделирование данных предметной области. Для приложений определяется входная и выходная информация (документы и массивы информации, используемые при решении задач), уточняется схема документооборота. На основе информационного анализа структуры данных разрабатывается информационно-логическая модель предметной области (ИЛМ) в виде диаграммы «сущность-связь» (Entity-Relationship).
Выбор СУБД продиктован многими факторами:
характеристика структуры данных ИЛМ (состав, структурная сложность, фрагментарность);
объемы хранимых данных;
наличие типовых прикладных программ функционального назначения для СУБД;
количество приложений, одновременно использующих БД;
характеристики сети (архитектура, количество серверов и их специализация);
стоимость СУБД и др.
Для выбранной модели СУБД проектируются концептуальная и внутренняя модели БД, внешние модели приложений, выполняется детализированная разработка приложений и средств администрирования БД. Как правило, в крупномасштабных АИС выделяется специальное лицо (подразделение) – АБД (администратор БД), в компетенцию которого входит:
организационное и техническое сопровождение БД;
поддержка системы защиты БД от несанкционированного доступа;
контроль за текущим состоянием БД и эффективностью реализации приложений;
создание страховой копии и восстановление БД после аварийных ситуаций;
развитие структуры БД.
