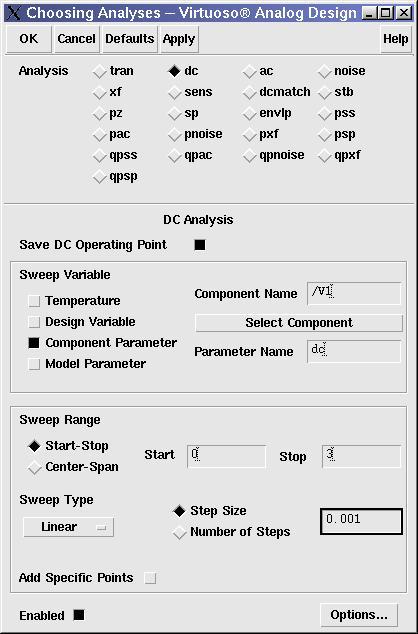

52.Теперь в окне выбора анализа необходимо задать тип изменения переменной Sweep Type- Linear, диапазон изменения параметра элемента Start =0 Stop=3 и шаг изменения Step

Size=0.001 (рис.1.52). Нажмите ОК.

Рис.1.52. Заполненное окно задания анализа.

53. В результате выбранного анализа моделирования получим заполнение окна в верхнем правом угле – Analyses (рис.1.53).

Рис.1.53. Окно задания на моделирование с выбранным типом анализа.

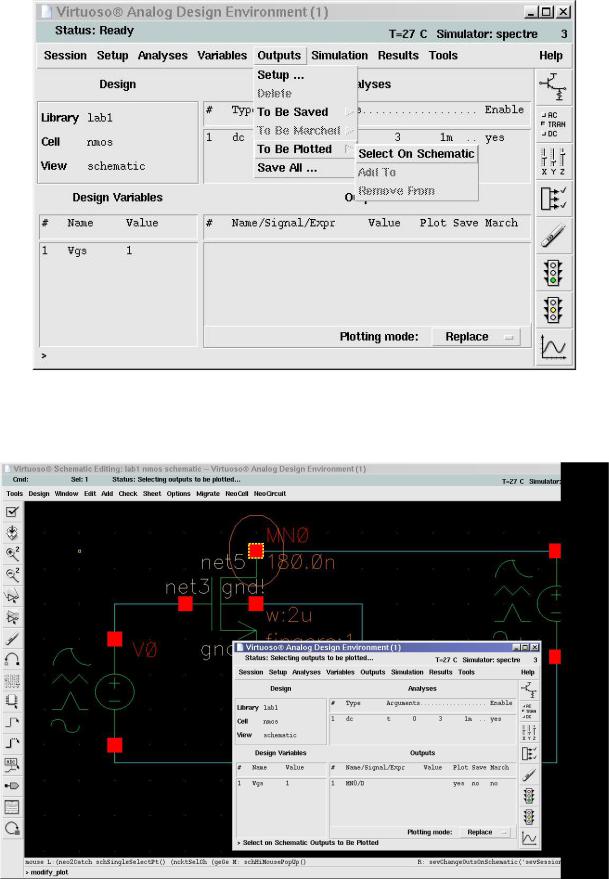

54. Для задания выходных величин по результатам моделирования выполните следующие действия: Outputs→To be Plotted→Select On Schematic (рис.1.54).

Рис.1.54. Задание выходных переменных результатов моделирования.

55. Окно графического редактора высветится на переднем плане, и с помощью курсора выберем вывод стока транзистор, чтобы получить ток стока по оси аргументов (рис.1.55).

Рис.1.55.Выбор выходной величины.

56. В результате выполненных действий получим полностью заполненное окно задания на моделирование (рис.1.56). Нажмите символ зеленого светофора в меню с правой стороны, который запускает компиляцию списка соединения элементов – Netlist и программу моделирования – Run.

Рис.1.56.Полностью заполненное окно задания на моделирование.

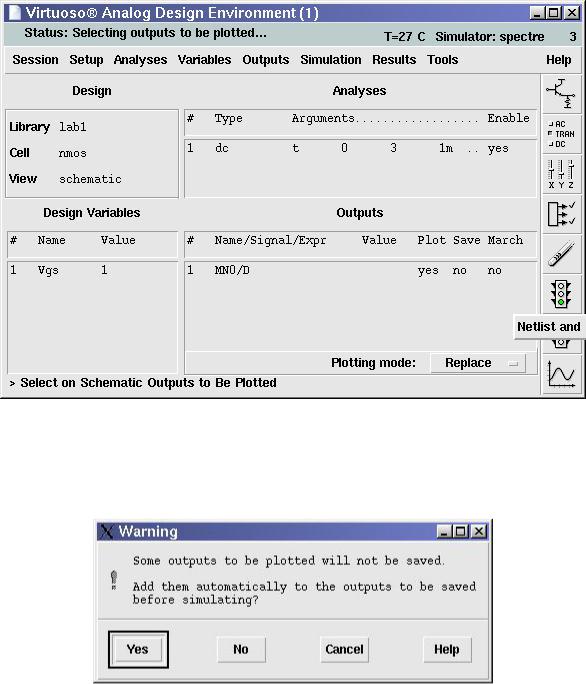

57. При запуске программы моделирования автоматически высветится окно предупреждения о сохранении выводов результатов моделирования (рис.1.57). Нажмите Yes для сохранения результатов.

Рис.1.57. Окно предупреждения.

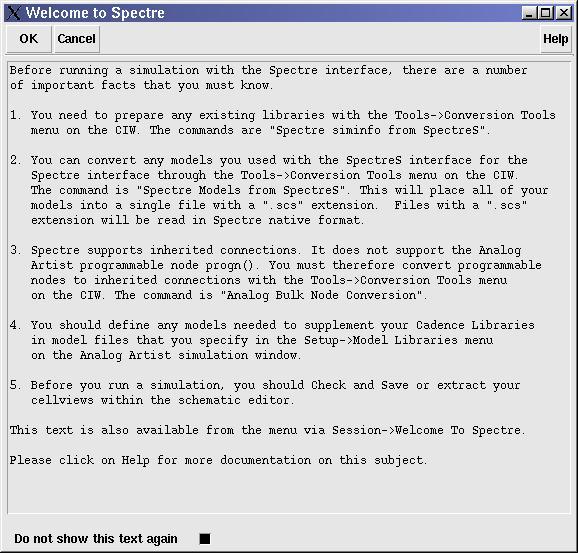

58. Далее откроется окно программы моделирования Spectre. Нажмите ОК.

Рис.1.58. Окно запуска программы моделирования.

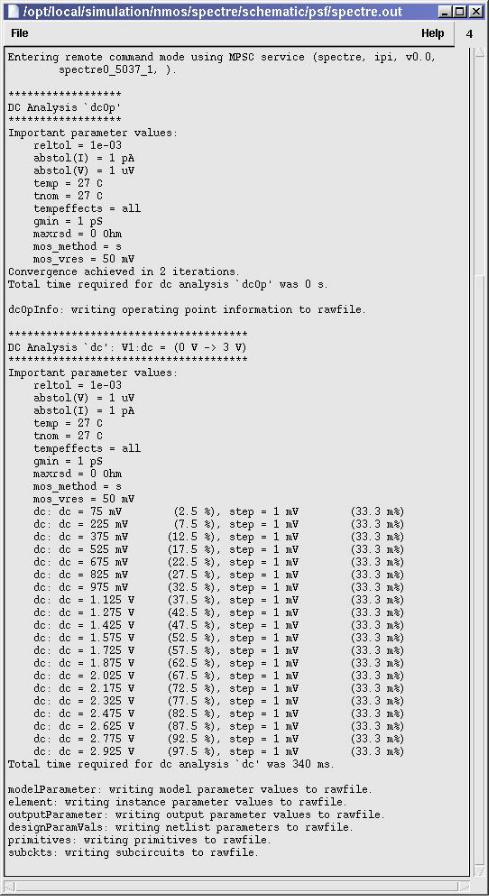

59. Весь процесс моделирования будет выводится в дополнительном окне (рис.1.59).

Рис.1.59. Окно выполнения программы моделирования Spectre.

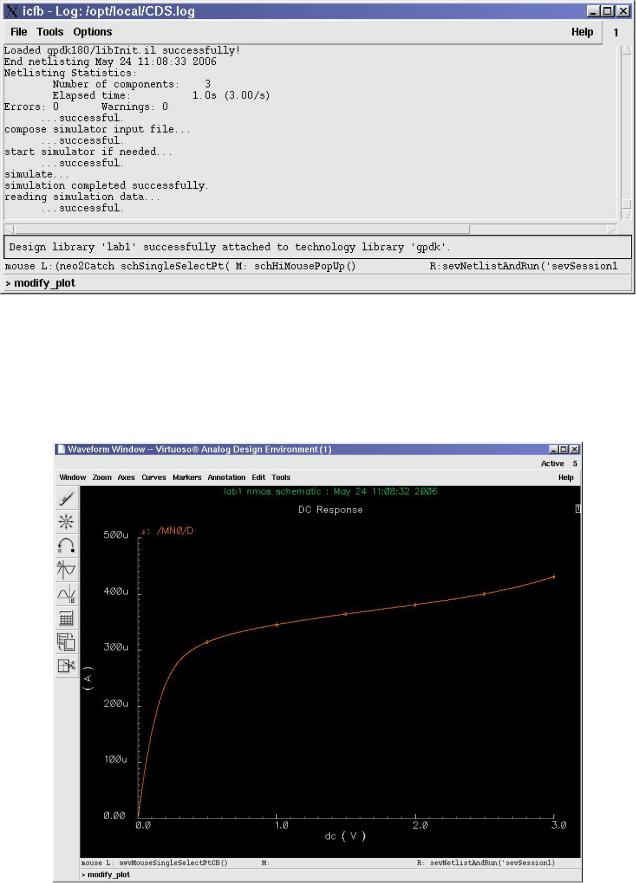

60. При успешном выполнении моделирования в окне командного интерпретатора получим следующий результат, приведенный на рис.1.60.

Рис.1.60. Результат успешного моделирования в окне icfb.

61. Автоматически откроется окно представления результатов моделирования в виде диаграмм Waveform Window (рис.1.61). Получили выходную вольтамперную характеристику транзистора – зависимость тока стока от напряжения сток-исток при напряжении затвор-исток 1 вольт.

Рис.1.61. Окно выходных диаграмм.

62. Для получения семейства выходных характеристик необходимо выполнить параметрический анализ. Выбираем в окне Analog Design Environment в меню

Tools→Parametric Analysis (рис.1.62).

Рис.1.62. Выбор параметрического анализа.

63. Откроется дополнительное окно Parametric Analysis для задания параметров (рис.1.63).

Рис.1.63. Окно задания параметрического анализа.

64.В окне параметрического анализа необходимо задать:

-имя изменяемой параметрической переменной Vgs – напряжение затвор-исток

-диапазон изменения параметрической переменной From=0 To=3

-размер шага линейного изменения шага Step Size=0.5

всоответствии с рис.1.64.

Рис.1.64. Заполненное окно задания параметрического анализа.

65. Для запуска параметрического моделирования программы Spectre выбираем

Analysis→Start (рис.1.65).

Рис.1.65. Запуск параметрического моделирования в программе Spectre.

66. В открывшемся дополнительном окне будет

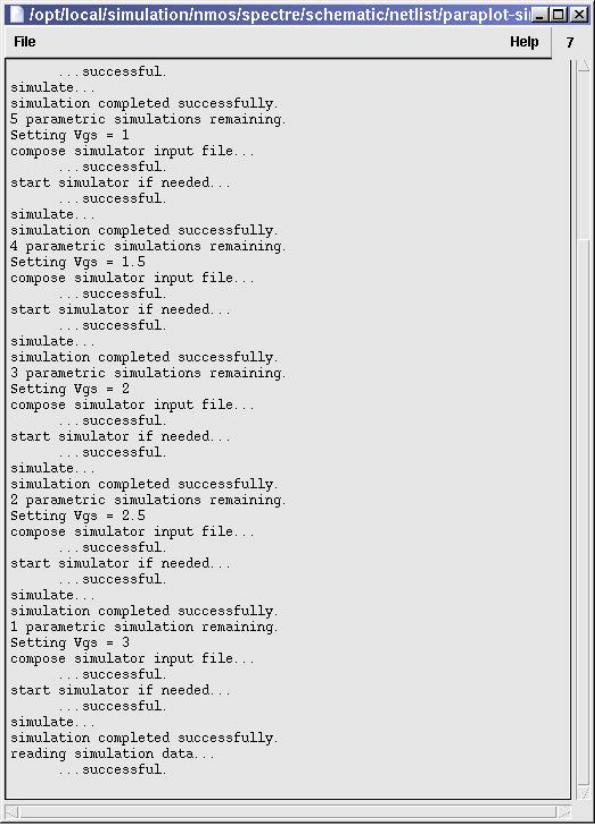

Рис.1.66. Распечатка выполнения параметрического анализа программой Spectre.
