От редактора: казалось бы, что для нас сейчас компьютер конца восьмидесятых? Куча металлолома? Или же что-то немного больше? Многие, которые интересовались электронно-вычислительными машинами того времени, с трепетом вспоминают, какими были и как работали первые компьютеры. Более молодому поколению тоже не помешает на время оторваться от гигагерцевых частот, многоядерности, анизотропной фильтрации и для расслабления на пару минут отвлечься от мира современных ПК. Прочитав данный материал, я просто не удержался от того, чтобы ознакомить широкую читательскую аудиторию с этим произведением. Это – история! Это – классика, а с классикой каждый должен хотя бы раз соприкоснуться!
cyclone
К настоящему моменту компьютер стал весьма обыденной частью жизни большинства людей, а еще лет 15 назад он был пределом мечтаний посвященных. В то время я был еще маленький, и, придя к маме на работу, увидел большущий комплексный ЭВМ производства Wang. Как она сказала, у меня от такого вида просто загорелись глаза! А уж когда маленький герой сел за «персоналку» и запустили игрушку… Мне хотелось там остаться жить! Сейчас компьютер у меня уже не вызывает тех чувств, что раньше, но как хотелось бы их заново пережить! Видимо поэтому я и увлекся раритетом несколько лет назад, а теперь, собрав необходимую базу для создания статьи, хочу поделиться с вами своими чувствами :) Итак, у меня приютились пара IBM-PC совместимых ПК на базе процессора Intel 8088. Я считаю это лучшим выбором для экскурса в прошлое, т.к. именно с этой модели началась история персональных компьютеров. Дело было в том, что конкурент IBM, компания Apple, использовала закрытую архитектуру в своих ПК. В отличие от Apple, IBM использовала в своей персоналке IBM-PC открытую архитектуру, благодаря чему сторонние разработчики получили возможность изготавливать как совместимые аналоги самого ПК, так и комплектующие для него. Давайте познакомимся с Intel 8088. Эта модель процессора является удешевленной версией процессора Intel 8086 и в отличии от него позволяет использование комплектующих с 8-ми разрядной шиной данных. Поскольку комплектующие с 16-ти разрядной шиной данных были гораздо дороже, чем с 8-ми, процессор стал популярен. Процессор, анонсированный 1 июня 1979 года, просуществовал на рынке еще лет 10, что по современным меркам без проблем тянет на рекорд! Тактовая частота всего 4,77 МГц, но, несмотря на такие скромные по сегодняшним меркам характеристики, за ПК довольно комфортно работать. Приступим!
Phoenix 710
Внешне аккуратный и стильный аппарат, про который никак не скажешь как о старом хламе. Разработчики хорошо продумали эргономику устройства, благодаря чему с ним легко управляться. Слева находятся панель управления, на которой расположены сетевой выключатель, индикаторы питания и частоты процессора, а также кнопка перезагрузки:
В правой части корпуса находятся два 5,25-дюймовых отсека, в которых располагаются дисковод для дискет емкостью 360 КБ и жесткий диск стандарта MFM.
Слева расположен разъем для подключения клавиатуры, что, на мой взгляд, весьма удобно, учитывая то, что провода у старых клавиатур были свернуты в спираль.
Все остальные разъемы расположены на задней панели, что весьма привычно для современного пользователя:
Перед нами два разъема питания, два полноразмерных COM, LPT и видео-CGA разъемы. Для монитора предусмотрены цветной и монохромный режимы работы, выбираемые с помощью переключателя:
Сзади располагается этикетка, содержащая информацию о производителе и модели компьютера:
Судя по наклейке, компьютер произведен еще в советское время, что, на мой взгляд, только подогревает интерес к нему, ведь перед нами символ сразу двух эпох! Получается, что аппарату как минимум 15 лет… Ну что же, внешне компьютер мы изучили, давайте заглянем внутрь.
Несмотря на отсутствие документации к компьютеру, его достаточно легко настроить, поскольку производитель разместил внутри него наклейку с краткой инструкцией:
Привлекает к себе пункт System Speed - мы можем выбирать частоту процессора между 4,77 и 10 МГц. Следует отметить, что штатной частотой для процессоров 8088 является 4,77 МГц, поэтому перед нами возможность 2-х кратного разгона процессора, заложенная самим производителем!!! А процессор, точнее процессоры, расположены под блоком питания:
Перед нами 16-ти битный AMD i8088 и сопроцессор Intel 8087 – вот такой интересный пример дружбы и мирного существования двух ныне конкурирующих гигантов процессоростроения :). Следует отметить, что ПК может работать и без сопроцессора, а первым процессором, объединившим в себе центральный и дополнительные процессоры, стал Intel 80486 DX. Разобрались с процессором, перейдем к оперативной памяти. Её, по современным меркам, смехотворно мало – всего 1 МБ. Емкость жесткого диска и дискет для данного дисковода также мала, всего 21 МБ и 360 КБ соответственно. Но не следует забывать, что в то время были совсем иные требования к количеству памяти. Как уже упоминалось выше, главным отличием IBM PC от конкурента в лице Apple была открытость архитектуры и возможность расширения функциональности устройствами от сторонних разработчиков, для чего ПК оснащался слотами расширения. Наш компьютер оснащен именно теми, самыми первыми слотами стандарта ISA, разрядность которых составляет всего 8 бит.
Позднее, после появления в компьютерах класса 80286 16-тиразрядной ISA, старую 8-ми разрядную шину стали часто называть XT-bus. На фото Вы также можете заметить MFM-контроллер жесткого диска. MFM-диски подключаются двумя шлейфами, один из которых запросто можно перепутать со шлейфом для дисковода. Кстати, MFM-HDD существуют и в 3,5-дюймовом исполнении, и специально для них в корпусе предусмотрена посадочная площадка. Существует MFM и с IDE-подобным разъемом, такой интерфейс использовался в жестких дисках пр-ва Western Digital:
Так выглядит корзина для установки HDD:
А вот пример 3,5-дюймового жесткого диска:
Сердцем каждого компьютера, да и любого электронного устройства вообще, является источник питания.
Перед нами - качественный блок питания, мощность которого 85 Вт. По современным меркам это очень мало, но для нашего ПК такого показателя вполне достаточно. Как вы можете помнить, ПК оснащен видеоконтроллером класса CGA, а мониторы VGA с ним несовместимы, поэтому отключаем встроенную видеокарту согласно инструкции и устанавливаем видеокарту класса VGA. На данном этапе я чуть было не забросил эту идею, поскольку подручная Trident 9000 с поддержкой 8бит ISA не заработала.
Последующие 5 видеокарт, которые удалось найти, также не заработали. Полностью отчаявшись и не надеясь на успех, нашел все-таки требуемую видеокарту, а точнее две:
С графическим адаптером разобрались; на следующем этапе проблемой оказалась «новая» клавиатура. Это сейчас мы привыкли, что любая клавиатура подходит к любому компьютеру, был бы разъем, а тогда клавиатуры делились на два типа – AT и XT. И, как вы можете догадаться, нужна нам именно XT. Справедливости ради отмечу, что все современные клавиатуры относятся к классу AT. Что же, такая тоже есть в закромах родины, самая обычная на вид 101-клавиашная клавиатура. Ее отличием является поддержка сразу двух режимов работы, для чего на днище имеется переключатель:
Ну что же, компьютер готов к работе! Включаем… Первым появляется POST. Мы видим лишь информацию о видеокарте от нее же самой и объем оперативной памяти, прочая информация и программа BIOS Setup отсутствуют.
Обратите внимание, что 1 МБ оперативной памяти делится на 640 КБ основной и 384 КБ дополнительной (верхней) памяти. После прохождения POST запускается BIOS контроллера жесткого диска:
…и загружается операционная система, в нашем случае - DOS 6.22
Был бы конкурс на самую нелепую фотографию рабочего компьютера, так эта имела бы все шансы на победу! Ну да ладно, перейдем к делу. Первое, на чем хотелось бы остановить внимание, это жесткий диск. Он у нас не умеет сам парковать головки при выключении, т.к. оснащен приводом старого типа. Поэтому Seagate сделала специальную программу, которой желательно воспользоваться перед выключением ПК:
Она паркует головки, благодаря чему после выключения можно особо не опасаться, что от вибрации головки повредят поверхность диска. Однако стоит отметить, что в семействе MFM были диски с приводом «нового» типа, использующегося по сей день. Вот пример:
С «железной» частью разобрались, перейдем к части программной. Будем использовать наш компьютер согласно запросам рядового пользователя – офис, игры, графика, обучающие программы. Интернета, увы, не будет… Сомневаетесь, что он «осилит» все вышеперечисленное? Посмотрим! ;) Достаем запасы дискет с программами:

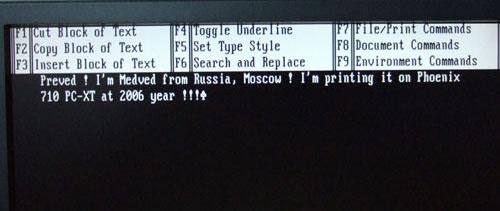

Ну что же, начнем с офисных.. точнее, всего с одной офисной программы WordStar, которая позволяет редактировать и печатать текст, работать с базами данных и выполняет некоторые другие функции.
Вот, наглядно и с юмором :) К сожалению, других специализированных программ для подобных целей я не нашел, поэтому перейдем к графике. IBM Picture Graphics System служит именно для этих целей:
Вот что может это чудо:
Сделаем вид, что только что познакомились с аналогом Photoshop :D и пойдем дальше по списку. Обучающие программы у нас написаны на Basic, их авторства, к сожалению, я не знаю. 1-я программа обучает английской азбуке и словам, и предназначена для маленьких детей. Называется соответственно – ABC. Вот ее стартовое меню:
А это – сама программа в действии:
Вторая программа из доступных под руками рассказывает об истории и принципах вычислительной техники. Названия, увы, я не знаю.
Вот еще несколько скринов:
Наша усердная учеба должна быть вознаграждена, поэтому переходим к заветным играм :) Первое игровое приложение, с которого начнем, - всем известная Mario:
Смешно, но игра тормозит! На этой веселой ноте перейдем к игрушке с известным названием - Test Drive. В далеком 98-м году я сначала подумал, что это программа для проверки дисковода. Я проверил и остался доволен результатом…
Интересно? Дальше будет еще лучше!
На такой вот Lamborghini нам предстоит покататься:
Сели за руль, «притопили» газку – и вперед!
Упсь.. кажется, кто-то ехал слишком быстро и невнимательно:
Просто, но интересно :) Хотя вопрос простоты в случае именно с этой игрой весьма спорный… Завершим наше знакомство с ПК классикой – Maze:
Клавиатура уже почти горит от неистового нажатия клавиш:
Надеюсь, все узнали это бессмертное творение, которое и по сей день живет, но уже в ином обличии :) На этой ноте можно было бы закончить данный материал, но у нас в арсенале имеется второй компьютер соответствующего класса, познакомиться с которым будет не менее интересно и познавательно.
EC1839
Перед нами ПК марки ЕС, разработанный в СССР и произведенный в Болгарии:
А вот и фирменный знак производителя:
Непривычно – название кирилицей написано :). Внешне он является почти точной копией IBM PC. Передняя панель у ПК примечательна лишь смесью противоположных цветов. На фоне белой панели красуются черные дисковод и жесткий диск, а нелепость картины подчеркивают красные индикаторы активности на их панелях. Эстетическую «завершенность» внешнего вида подчеркивает практическая ущербность: у ПК отсутствуют индикатор питания и кнопка перезагрузки. Не очень удобно расположен выключатель питания, многим не понравится каждый раз к нему тянуться поближе к задней панели корпуса:
На задней стенке расположен разъем для клавиатуры, что вполне привычно, но очень неудобно. Если бы не короткие пружинообразные провода у клавиатур того времени, то проблемы бы не было, но так провод будет постоянно натянут. На задней панели располагаются разъемы COM, LPT, видео и питания:
Вы, наверное, уже заметили этикетку рядом с разъемами питания:
Она выполнена все в тех же мрачных тонах, и, если присмотреться, то можно заметить ошибку в слове «systems» :) Надеюсь, что внутри ПК будет интереснее, чем снаружи. Корпус открывается как чемодан, для этого достаточно нажать на два фиксатора по бокам корпуса и потянуть крышку вверх.
Крышка зафиксировалась распоркой-держателем, поэтому смело можно перейти к изучению содержимого. Процессор у ПК i8088 производства некой MHS:
Пустующая «кроватка» рядом с ним предназначена для сопроцессора, но, как говорилось выше, он не обязателен. После процессора традиционно переходят к оперативной памяти, и тут - сюрприз! Ее объем 1 МБ, - ничего необычного, но вот ее исполнение…
ОЗУ исполнено в виде платы расширения с интерфейсом ISA шириной 8 Bit! Очень давно я видел такую плату, но я никак не предполагал, что она может быть использована в качестве основной, а не дополнительной памяти! На плате установлено 8 слотов ISA, но, поскольку все контроллеры дискретные, свободными остаются только 3. Все платы в компьютере, за исключением видео, отечественного производства. Помимо ОЗУ это контроллер COM/LPT, дисковода и жесткого диска типа MFM.
Отдельного внимания заслуживают дисковод и жесткий диск. Дисковод - тем, что он занимает два пролета 5,25:
а HDD - тем, что он советско-болгарского производства:
Как и у «иномарок», на нем имеется гарантийная наклейка:
Раз сей девайс отечественный, то, по сложившийся традиции, он чем-то должен отличатся от «забугорного» аналога. И такое отличие есть - интерфейсные разъемы.
Как и многие отечественные устройства, этот диск отчасти является произведением ручной работы.
Представляете, сколько времени потребовалось для того, чтобы выставить концевой датчик привода головок? :D И, наконец, плата-контроллер диска, посмотрев на которую становится ясно, что…
Что диск изначально устаревший и дорогой в изготовлении. Вы можете наблюдать устаревшую элементную базу и большое количество габаритных элементов. Самым неприятным, пожалуй, является то, что надежность такого диска невелика. Несмотря на то, что аппарат болгарского производства, блок питания в нем «забугорного» происхождения:
И весьма большой мощности – 150 Вт. Закончим осмотр начинки ПК атрибутом любого отечественного устройства тех времен – наклейкой с пометкой, кто в случае поломки будет «крайним» :)
С «железной» частью мы разобрались, переходим к части программной. Как и предыдущий ПК от Phoenix, этот агрегат мы будем использовать с VGA видеокартой, но в качестве программ выберем те, что имеются на жестком диске. Включаем и… понимаем, что жесткий диск неисправен.
Хотя я и не удивлен, все же обидно. Попытка загрузиться с дискеты закончилась зависанием компьютера «на пол пути». Но! Не стоит забывать, что мы имеем дело с отечественной техникой! Разработчики предусмотрели вариант неработоспособности НЖМД, и встроили в ПЗУ компьютера BASIC! Вот уж действительно Basic Input-Output System (BIOS) :D
А это – наше меню, которое открывает новые горизонты компьютерной реальности:
