Условные обозначения, применяемые в схемах электрических автоматизации.
№ п/п |
Наименование |
Графическое обозначение |
Буквенное обозначение |
|
1 |
2 |
3 |
4 |
|
1 |
Постоянный ток. |
- или = |
- |
|
2 |
Переменный ток. |
~ |
- |
|
3 |
Ток переменный, трехфазный 380 В,50 Гц. |
~3 х 380 В,50гц |
- |
|
4 |
Соединение в треугольник или звезду. |
Д\Y |
- |
|
5 |
Соединение с заземлением или с корпусом установки. |
- |
||
6 |
Статор, обмотка статора. |
|
М |
|
7 |
Ротор, обмотка ротора. |
|
М |
|
8 |

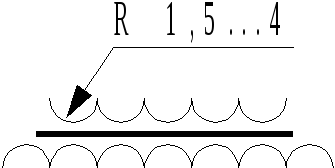

Трансформатор тока или напряжения. |
ТА, TV |
||
9 |
Элемент гальванический или аккумуляторный. |
G, GB |
||
10 |

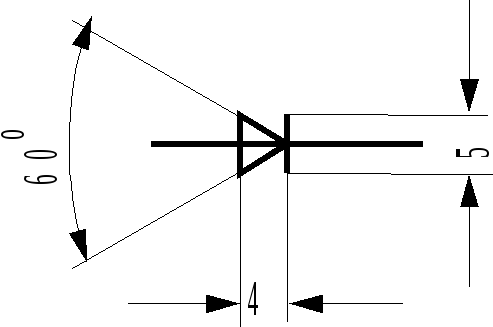

Диод. |
VD |
||
11 |
Диод тиристорный ( динистор) |
VD |
||
12 |
Тиристор с управлением по катоду или аноду. |
VD |
||
13 |

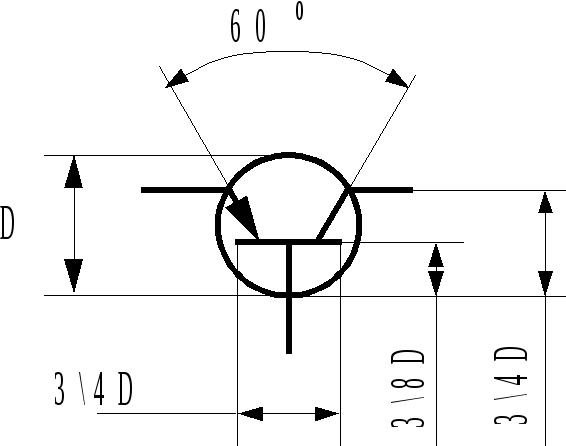

Транзистор p-n-p типа. |
VT |
Продолжение табл. 3
14 |

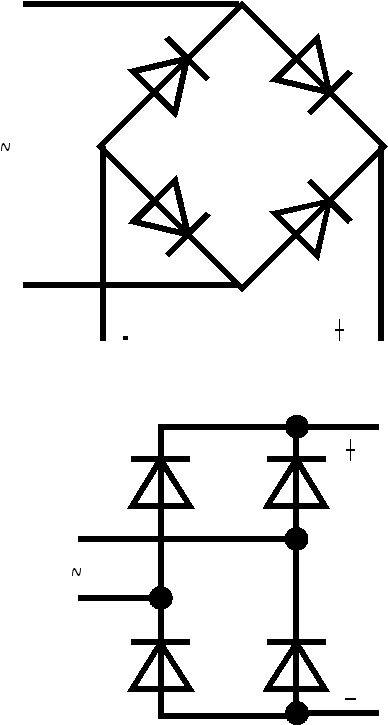

Однофазная мостовая выпрямительная схема. Развернутое изображение. |
VDI...VD4 |
|
|||
15 |
Однофазная мостовая выпрямительная схема. Упрощенное изображение |
VDI...VD4 |
||||
16 |
Газотрон, неоновая сигнальная лампа. |
HL |
||||
17 |
Прибор измерительный. Амперметр, вольтметр, ваттметр и др. |
PA PV PW |
||||
18 |
Предохранитель плавкий. |
FU |
||||
19 |
Резистор: а) постоянный; б) переменный; в) тензорезистор; г) терморезистор (термистор) |
R R RM RK |
||||
20 |

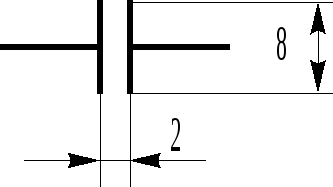

Конденсатор. |
|
С |
|||
21 |
Воспринимающая часть электротеплового реле. |
|
КК |
Продолжение табл. 3
22 |
Контакт электротеплового реле. |
|
КК1, КК1.1 и т.д. |
|
23 |
Катушка электромеханического устройства: а) общее обозначение с выводами с двух сторон; б) общее обозначение с выводами с одной стороны; в) катушка электромеханического устройства с указанием вида обмотки, например - напряжения; г) тока; д) работающая с замедлением при срабатывании; |
К
К
KV
КI
КТ |
||
24 |

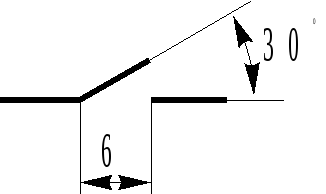

Контакт коммутационного устройства замыкающий ( нормально разомкнутый) - выключатель, переключатель, контактор, электрическое реле и др. |
|
KM,KL, KL1.1 и т.д. |
|
25 |
Контакт коммутационного устройства размыкающий (нормально замкнутый) - выключатель, переключатель, контактор, электрическое реле и др. |
|
KM,KL, KL1.1 и т.д. |
|
26 |
Выключатель многополюсный, например: автоматический выключатель, рубильник, магнитный пускатель и т.д. |
QF, QS, KM |
||
27 |
Выключатель кнопочный нажимной с замыкающим контактом. |
|
SB... |
|
28 |
Выключатель кнопочный нажимной с размыкающим контактом. |
|
SB... |
|
29 |
Выключатель кнопочный поворотный с размыкающим контактом. |
|
SB... |
Продолжение табл. 3
30 |
Замыкающий контакт, срабатывающий от механического воздействия: реле давления, реле температуры, реле уровня, реле расхода и т.д. |
SP SK SL SF |
|||||
31 |
Размыкающий контакт, срабатывающий от механического воздействия: реле давления, реле температуры, реле уровня, реле расхода и т.д. |
|
SP SK SL SF |
||||
32 |
Контакт переключающий. |
|
S... |
||||
33 |
Контакт: а) замыкающий и б) размыкающий с замедлением при срабатывании реле. |
ST |
|||||
34 |
Контакт замыкающий и размыкающий с замедлением при отключении реле. |
ST |
|||||
35 |
Переключатель однополюсный, например 6-ти позиционный |
|
SA |
||||
36 |
Переключатель управления с фиксирующим механизмом. Светлая точка показывает в каком положении замкнут контакт |
|
SA |
||||
37 |
Контакты разъемного соединения. |
|
XT |
||||
38 |
Контакт неразъемного соединения: а) разборного; б) неразборного. |
XT XN |
Продолжение табл. 3
39 |
Лампа накаливания сигнальная. |
|
HL... |
40 |
Устройства звуковой сигнализации: а) звонок; б) гудок; в) сирена. |
|
НА |
