Содержание

Введение……………………………….…………………………………..………………3

Задание ………………………………..…………………………………...………….…...5

1. Расчетная часть………………………………………………………………………....6

1.1 Расчёт параметров схемы замещения……………………………………………6

1.2. Расчёт токов короткого замыкания……………………………………………...8

1.3. Расчёт дифференциальной токовой защиты на основе реле РНТ-565………11

1.4. Расчёт дифференциальной токовой защиты на основе реле ДЗТ-11.……….15

1.5. Расчёт МТЗ трансформатора…………………………………………………...19

1.6. Расчёт МТЗ трансформатора с пуском по напряжению…………………...…24

1.7. Расчёт токовой отсечки питающей ЛЭП……………………………………....29

1.8. Расчёт комбинированной отсечки по току и напряжению……………..….....31

1.9. Расчёт МТЗ питающей линии…………………………………………………..33

Заключение…………………………………………………………………………….....35

Используемая литература…...…………………………………………………………..36

2

36

Введение

Релейная защита — комплекс автоматических устройств, предназначенных для быстрого (при повреждениях) выявления и отделения от электроэнергетической системы повреждённых элементов этой электроэнергетической системы в аварийных ситуациях с целью обеспечения нормальной работы ее исправной части. Действия средств релейной защиты организованы по принципу непрерывной оценки технического состояния отдельных контролируемых элементов электроэнергетических систем. Релейная защита (РЗ) осуществляет непрерывный контроль состояния всех элементов электроэнергетической системы и реагирует на возникновение повреждений и ненормальных режимов. При возникновении повреждений РЗ должна выявить повреждённый участок и отключить его от ЭЭС, воздействуя на специальные силовые выключатели, предназначенные для размыкания токов повреждения.

Требования к релейной защите

Быстродействие — это свойство релейной защиты, характеризующее скорость выявления и отделения от электроэнергетической системы повреждённых элементов. Показателем быстродействия является время срабатывания защиты — это интервал времени от момента возникновения повреждения до момента отделения от сети повреждённого элемента.

Селективность — свойство релейной защиты, характеризующее способность выявлять поврежденный элемент электроэнергетической системы и отключать этот элемент только ближайшими к нему выключателями. Это позволяет локализовать повреждённый участок и не прерывать нормальную работу других участков сети.

3

Чувствительность — это свойство, характеризующее способность релейной защиты выявлять повреждения в конце установленной для неё зоны действия в минимальном режиме работы энергосистемы[последующий текст, начинающийся фразой "другими словами", наглядно показывает слабость приведенного в первой фразе определения некоторого свойства]. Другими словами— это способность чувствовать те виды повреждений и ненормальных режимов, на которые она рассчитана, в любых состояниях работы защищаемой электрической системы[здесь неодушевленному предмету приписано способность "чувствовать", как одушевленное существо].Показателем чувствительности выступает коэффициент чувствительности[здесь одна величина характеризуется через другую величину, срочно придуманную], который для максимальных защит (реагирующих на возрастание контролируемой величины) определяется как отношение минимально возможного значения сигнала, соответствующего отслеживаемому повреждению, к установленному на защите параметру срабатывания (уставке).В целом данная статья абсолютно не отвечает требованиям, предъявляемым к словарным статьям.

Надёжность — это свойство, характеризующее способность релейной защиты действовать правильно и безотказно во всех режимах контролируемого объекта при всех видах повреждений и ненормальных режимов для действия при которых данная защита предназначена, и не действовать в нормальных условиях, а также при таких повреждениях и нарушениях нормального режима, при которых действие данной защиты не предусмотрено. Иными словами, надежность — это свойство релейной защиты, характеризующее ее способность выполнять свои функции в условиях эксплуатации, ремонта, хранения и транспортировки. Основные показатели надёжности — время безотказной работы и интенсивность отказов (количество отказов за единицу времени).

4

Задание

Рассчитать параметры срабатывания продольной дифференциальной защиты (реле РНТ-565), максимальной токовой защиты трансформатора токовой отсечки без выдержки времени и максимальной токовой защиты воздушной линии для схемы электроснабжения ГПП промышленного предприятия.

Общие исходные данные:

1. Относительное сопротивление питающей системы по условиям зимнего максимума: в максимальном режиме работы минимальном режиме .

2. Длина и удельное сопротивление проводов воздушной линии , (км),(Ом/км),(Ом/км).

3. Длина и удельное сопротивление проводов кабельной линии ,

n-количество жил, (км),(Ом/км),(Ом/км).

4. Параметры нагрузки: , .

5. Трансформатор ,: ,.

6. Мощность системы: (МВА).

7. Время срабатывания защиты : (с).

8. Базовые (средние номинальные) высокого напряжения: .

9. Регулирование напряжения трансформатора: .

Исходные данные согласно варианту:

Тип трансформатора Т1	UК%		Мощность системы SGН, МВА	Длина линии W1 lW1, км	Кол-во х длина линий W2 lW2, км	Время срабатывания защиты W2 tСЗW2, c
	Мин.	Макс.
ТРДН-63000/230/10,5-10,5	11,6	12,7	2000	50	2 х 0,3	1,0

5

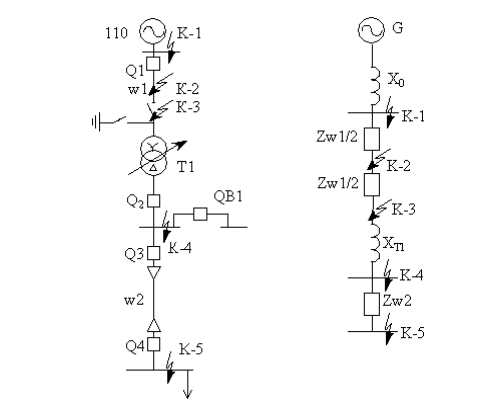

Рис. 1 а - принципиальная схема, б - схема замещения.
