Инженерная графика
Исходные данные
расчетно-графических работ
1 семестр
(для заочной и дистанционной форм обучения)
Омск 2007
Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
"Омский государственный технический университет"
Инженерная графика
Исходные данные
расчетно-графических работ
1 семестр
(для заочной и дистанционной форм обучения)
Омск 2007
УДК 744(075)
ББК 22.151.3я73
И 62
Составители: Н.В. Кайгородцева,
Л.М. Леонова
Излагается содержание и порядок выполнения заданий по проекционному черчению курса «Инженерная графика».
Предназначены для студентов заочной и дистанционной форм обучения.
Печатается по решению редакционно-издательского совета
Омского государственного технического университета.
Введение
Данные методические указания содержит исходные данные заданий и описание порядка выполнения графических работ по курсу «Инженерная графика» и позволяет студентам понять взаимосвязь между изображениями абстрактных геометрических объектов, которые изучаются в курсе начертательной геометрии, и составлением чертежей деталей.
Кроме этого, методическое руководство позволяет на основе изучения ГОСТов и примеров выполнения графических работ приобрести навыки правильного оформления чертежей. Такие навыки необходимы студентам при выполнении курсовых работ и дипломных проектов, а также при работе на производстве.
Цель выполнения графических заданий
Овладеть методами построения и чтения чертежей деталей, способами решения пространственных задач на эпюре Монжа.
Овладеть навыками правильного выполнения и оформления чертежей технических изделий.
Перечень заданий
Содержание альбома графических работ:
|
№ |
Наименование задания |
Формат |
Шифр чертежа |
|
0. |
Шрифты. Титульный лист |
А3 |
– |
|
1. |
Построение видов |
А3 |
А8.ГР.01.ХХ.00.000 |
|
2. |
Разрезы простые |
А3 |
А8.ГР.02.ХХ.00.000 |
|
3. |
Разрезы простые наклонные |
А3 |
А8.ГР.02.ХХ.00.000 |
|
4. |
Сечения |
А3 |
А8.ГР.03.ХХ.00.000 |
|
5. |
Разрезы ломаные |
А3 |
А8.ГР.04.ХХ.00.000 |
|
6. |
Разрезы ступенчатые |
А3 |
А8.ГР.05.ХХ.00.000 |
|
7. |
Аксонометрия |
А3 |
А8.ГР.06.ХХ.00.000 |
|
8. |
Построение очерков отверстий в детали |
А3 |
А8.ГР.07.ХХ.00.000 |
Примечание:А8-шифр кафедры НГИиКГ; ГР-графические работы; 01- номер задания в альбоме; ХХ-номер варианта задания; 00-номер позиции сборочной единицы в изделии (если она присутствует в задании); 000-номер позиции детали сборочного чертежа изделия.
Перед выполнением каждой графической работы необходимо изучить теоретический материал [1–9, 10, 11] по теме задания, понять цель задания, ознакомиться с содержанием и оформлением работы. Рекомендуется перед началом выполнения каждого задания изучить примеры выполнения работ.
Тема 1. Построение видов
Цель работы:
Изучение и практическое применение правил изображения предметов – построение видов в соответствии с ГОСТ 2.305–68**.
Приобретение навыков пространственного представления, позволяющих по аксонометрическому изображению предмета представить его форму, взаимное расположение частей и ориентацию относительно плоскостей проекций.
Развитие навыков в простановке размеров детали по ГОСТ 2.307–68.
Содержание:
По заданному аксонометрическому изображению детали выполнить чертеж детали с использованием трех основных видов: главного, вида сверху и вида слева.
Нанести размеры.
Порядок выполнения:
Формат А3 расположить горизонтально. Выполнить рамку и основную надпись.
Вычертить на листе осевые и центровые линии.
3. По заданному аксонометрическому изображению детали (табл. 1) выполнить изображения видов в масштабе 1:1.
3.1. Выбрать положение детали для построения вида спереди (главного вида) (см. пример выполнения задания – рис. 1).
3.2. Вычертить линии внешнего контура детали на изображениях видов.
3.3. Нанести линии невидимого контура.
4. Нанести выносные, размерные линии и размерные числа в соответствии с ГОСТ 2.307–68.
Таблица 1
Исходные данные задания «Построение видов»
Продолжение табл. 1
Исходные данные задания «Построение видов»
Продолжение табл. 1
Исходные данные задания «Построение видов»
Продолжение табл. 1
Исходные данные задания «Построение видов»

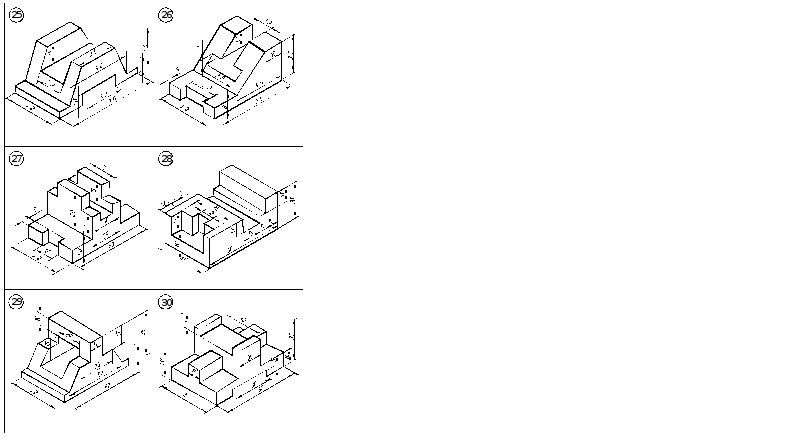

Окончание табл. 1
Исходные данные задания «Построение видов»
