Матрица потерь реального и эталонного баланса, %

Этапы жизненного цикла	Энергоресурсы
	Уголь	Нефть и нефте­продукты	Газ	Прочие	Электро­энергия	Тепловая энергия
Добыча	-	0,02/0,02	0,04/0,03	0,08/0,06
Хранение	0,05/0,04	0,02/-	0,02/-	0,04/0,03
Транспорт	0,07/0,05	0,2/0,18	0,05/0,04	0,04/0,03
Преобразование (котельные)	0,1/0,08	0,06/0,04	0,08/0,07	0,12/0,08
Производство, комбинированное производство					0,48/0,44 0,24/0,22	0,30/0,28 0,24/0,21
Передача					0,10/0,08	0,40/0,35
Потребление					0,30/0,28	0,20/0.18
Утилизация	0,03/0,02		0,02/0,01	0,02/0,01

Примечание. В числителе показаны реальные, а в знаменателе нормативные потери.

4. Переводя элементы потерь в однородные именованные едини-* цы и суммируя их по столбцам, получают величину потенциала по виду энергоносителей, а по строкам - потенциал по этапам жизнен­ного цикла.

5. Аналогично могут быть определены элементы потерь и значе­ния потенциала энергосбережения по отношению к эталонному и идеальному технологическим процессам. Сопоставление реального, нормативного, эталонного и идеального процессов наглядно может быть осуществлено в следующей четырехмерной системе: по осям системы координат откладываются в одинаковом масштабе величи­ны суммарных потерь соответствующих процессов. Искажение симметрии этой фигуры показывает степень отличия этих процес­сов: реального, нормативного, эталонного и идеального (рис. 2).

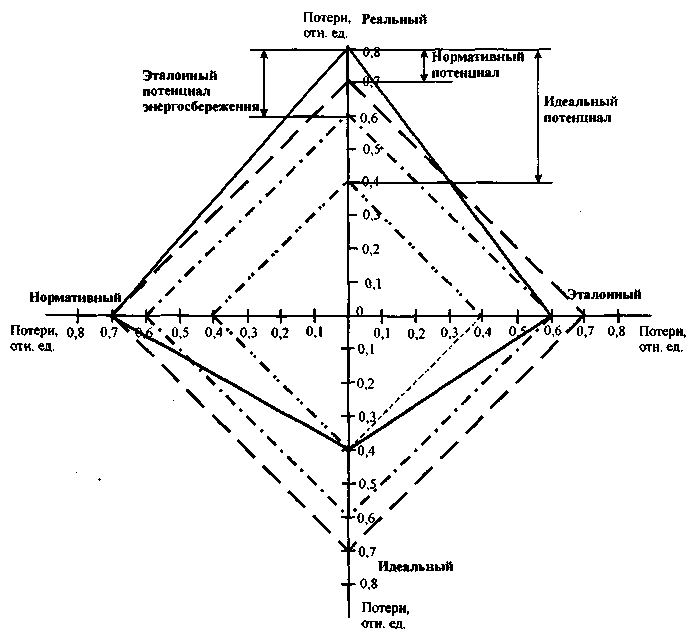

Рис. 2. Представление потерь энергии в реальном, нормативном, эталонном и идеальном технологических процессах

Такой подход поэлементного сопоставления потерь на первый взгляд вполне оправдан, однако иногда возникают вопросы, связан­ные с неоднородностью технологических процессов, например, ре­ального и эталонного. Тогда поэлементное сравнение невозможно и необходимо рассматривать процессы в целом. Результаты оценки потенциала энергосбережения условного технологического процесса по нормативному, эталонному и идеальному аналогам приведены в табл. 3.

Таблица 3

Потенциал энергосбережения по видам энергоресурсов, отн. Ед.

Энергоресурсы	По отношению
	к норме	к эталону	к идеалу
Уголь	0,04	0,06	0,12
Газ	0,03	0,06	0,08
Нефть и нефтепродукты	0,05	0,06	0,09
Прочие	0,06	0,09	0,13
Электроэнергия	0,20	0,30	0,35
Электроэнергия (в комбинированном производстве)	0,15	0,21	0,25
Тепловая энергия	0,22	0,37	0,45
Тепловая энергия (в комбинированном производстве)	0,26	0,40	0,48

Укрупненная оценка потенциала энергосбережения была бы бо­лее полезна, если бы указывала на способы, какими потенциал воз­можно реализовать.

Анализ технологического потенциала энергосбережения и выра­ботка мер по его извлечению позволяет выделить следующие груп­пы энергосберегающих мероприятий.

Организационные мероприятия, которые сводятся к наведению регламентного порядка в использовании топлива и энергии. Среди них: устранение прямых потерь энергоносителей при транспорте и хранении, своевременный ремонт и наладка оборудования и изоля­ции, соблюдение энергоэкономичных технологических режимов, улучшение организации производства, сокращение времени работы оборудования в холостых режимах, замена электродвигателей избы­точной мощности, оборудование потребителей счетчиками электро­энергии, газа, воды и тепла, организация контроля за использовани­ем энергии.

Технологические мероприятия обеспечивают модернизацию тех­нологии и требуют определенных затрат для осуществления. Повы­шение эффективности использования энергии здесь является основ­ной целью, а эффект от энергосбережения должен в приемлемые сроки окупить затраты на реализацию мероприятия.

Инвестиционные мероприятия выполняются в порядке техниче­ского перевооружения предприятия. Энергосбережение в этом слу­чае часто является сопутствующим фактором.

Теперь потенциал энергосбережения может быть представлен в виде, показанном в табл. 4, 5.

Таблица 4
