Бухман Л.М.
Порядок построения разреза:

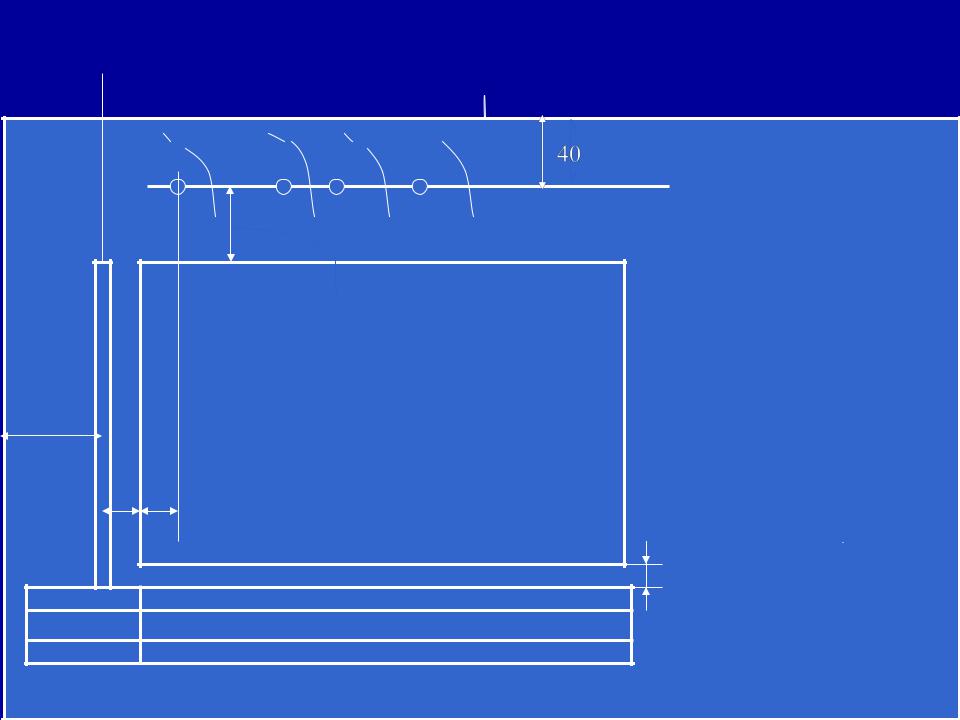

6. Перенести линию геологического разреза I – I с вашего варианта задания.
Отметить скважины и горизонтали
поверхности земли. Диаметры скважин равны 2 мм.
Обязательное условие – центр первой
скважины находится на пересечении линии разреза и оси скважины, проходящей через
жирную или полужирную линию на
миллиметровой бумаге.
Бухман Л.М.
|
|
|
Бухман Л.М. |
|
6. Перенести линию разреза I – I |
||
|
90 |
85 |
80 |
|
|
30 - 40 |
|
45 |
|
|
|
15 |
15 |
|
|
|
|
|
5 |
Бухман Л.М.
Порядок построения разреза:
7. В соответствии со значениями вертикальной рейки нанести на разрез
центры скважин по значениям абсолютных
отметок устьев каждой скважины.
Отметить также точки пересечения
горизонталей с линией разреза I – I
варианта задания.
Построить топографический профиль поверхности земли, соединив плавной линией найденные точки.
Бухман Л.М.
Бухман Л.М.
7. Построить топографический профиль поверхности земли
95
90
85
80
75
70
65
60
55
50
45
Бухман Л.М.
7. Построить топографический профиль поверхности земли
95
90
85
80
75
70
65
60
55
50
45
Бухман Л.М.
Порядок построения разреза:
8. По варианту задания построить на разрезе буровые скважины. Каждую
скважину строить от устья (абсолютная
отметка кровли слоя) до забоя (абсолютная отметка подошвы слоя).
Обозначить забой скважин.
Заполнить таблицу горизонтальной шкалы,
указав расстояние между скважинами с
учетом горизонтального масштаба.
Бухман Л.М.
|
|
|
Бухман Л.М. |
|
8. Построить буровые скважины |
||
95 |
|
|
|
90 |
|
|
|
85 |
|
|
|
80 |
|
|
|
75 |
|
|
|
70 |
|
|
|
65 |
|
2 |
|
60 |
|
|
|
55 |
|
|
|
50 |
|
|
|
45 |
|
4 |
|
|
|
|
|
№ скв |
1 |
2 |
3 |
|
91 |
90 |
85 |
Расст., м |
|
63 |
75 |
