20. Спецификация

21. Обозначим в проекте несущие стены:

• Выбрать все экземпляры наружных стен;

• В ОКНО СВОЙСТВА в строке «Использование в конструкции» установите «Несущая».

22. Создайте СПЕЦИФИКАЦИЮ СТЕН с полями, указанными на иллюстрации:

• ИП: ВИД > Ведомость / Спецификация. В окне НОВАЯ СПЕЦИФИКАЦИЯ выбрать категорию СТЕНЫ > ОК;

• В окне СВОЙСТВА СПЕЦИФИКАЦИИ из списка ДОСТУПНЫЕ ПОЛЯ выбрать: длина, использование в конструкции, объем, семейство и типоразмер, ширина;

• Названия ячеек в заголовке таблицы перемещаются кнопками «Вверх», «Вниз».

ОК.

23. Добавим поле «Кол-во кирпича»:

• В ОКНО СВОЙСТВА (ОС) выбрать строку ПОЛЯ > Изменить > Расчетное значение;

ОК.

24. Отформатируем таблицу:

• В ОС в строке Сортировка / Группирование > Изменить;

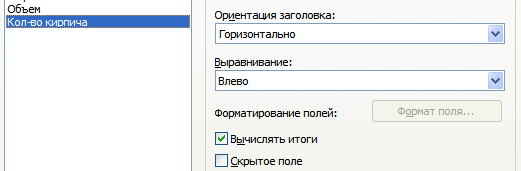

• В ОС в строке Форматирование > Изменить (выбрать поле «Кол-во кирпича»);

• В ОС в строке Внешний Вид, - снять галочку .

25. Изменения окон и дверей

26. ИП > ГЛАВНАЯ > ОКНО. Выберите в ИП > РЕДАКТИРОВАНИЕ | КООРДИНАТЫ ОКНО > ЗАГРУЗИТЬ СЕМЕЙСТВО. В открывшемся окне выберите папку ОКНА, из списка выберите ОКНО РАСПАШНОЕ ДВОЙНОЕ С ПОДРЕЗКОЙ. Выберите в СТ типоразмер «ОКНО РАСПАШНОЕ ДВОЙНОЕ С ПОДРЕЗКОЙ 0812 х 1220 ММ»:

• В ОКНО СВОЙСТВА (ОС) нажмите кнопку ИЗМЕНИТЬ ТИП;

• Создайте через команду КОПИРОВАТЬ новый типоразмер окна, шириной 1400 мм, (новое имя должно учитывать будущие габариты);

• Измените значение параметра ШИРИНА;

• Закройте все ДО.

В СТ появился новый типоразмер, который можно использовать в дальнейшей работе.

27. Выравнивание размеров между объектами:

• Текущая команда ИП > ГЛАВНАЯ > ОКНО. В ИП > РЕДАКТИРОВАНИЕ | КООРДИНАТЫ ОКНО снимите выделение с раздела МАРКА «МАРКА ПРИ РАЗМЕЩЕНИИ»;

• Вставьте по оси 13 четыре окна на произвольном расстоянии (нижнее окно привяжите к краю перпендикулярной стены – см. следующую иллюстрацию);

• Поставьте размеры между серединами всех окон обязательно за одну команду – единой цепочкой;

Обратите внимание на перечеркнутые буквы EQ в середине цепочки – это значок выравнивания размеров, — нажмите на него. Размеры между окнами выровнялись, числа заменились параметром РВ.

• Выберите верхнее крайнее окно и поднимите его командой ИП > раздел РЕДАКТИРОВАНИЕ > ПЕРЕНЕСТИ, привязав верхний край к оси И;

• Выберите размерную цепочку и щелкните по значку EQ – он зачеркнется. Нажмите [ESC] для выхода из команды и появления размерных чисел;

• Если размерные числа не появились, снова выберите размерную цепочку, в ОС в ячейке ОТОБРАЖЕНИЯ РАВЕНСТВА установите ЗНАЧЕНИЕ.

.

28. Вставьте окно на наружную стену между осями А и Б. Расположим его точно по середине между этими осями:

• Выберите поставленное окно – появились временные размеры;

• На выносных линиях видны управляющие элементы – синие квадратные точки. Если щелкнуть на таком элементе, выносная линия переместиться к следующей точке, щелкнуть еще раз – будет выбрана другая точка;

• Привяжите правый временный размер одним концом к оси, а другим – к середине окна;

• Измените размерное число на 1950 (половина расстояния между осями) и переведите этот размер из временного в постоянный – значок под числом.
