2.1.2 Колонны и подкрановые балки

Номенклатура колонн опреде­ляется местом в составе здания, ее высотой, нагрузкой от перекрытия и стен, от опирающегося на каркас кранового оборудования и других технологических обустройств. Под влия­нием этих факторов сформировались и находят преимуществен­ное применение унифицированные типы железобетонных колонн прямоугольного сечения, двухветвевые и круглые (табл. 2.1,2.2).

Таблица 2.1 Основная номенклатура колонн сплошного сечения

* При отсутствии подстропильной конструкции

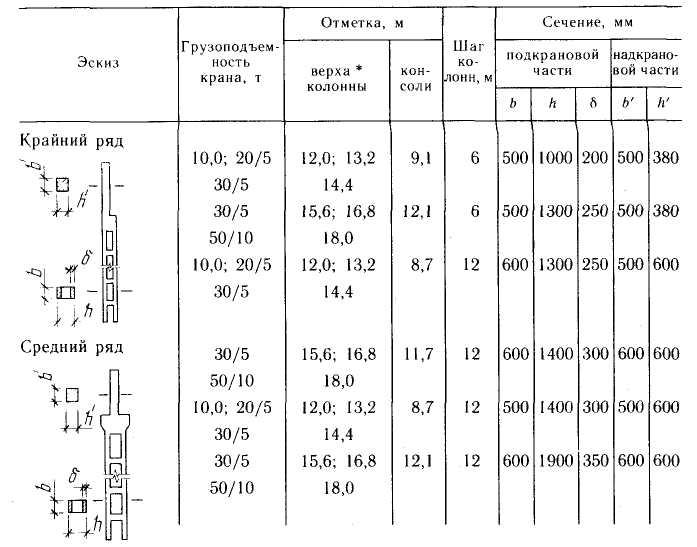

Таблица 2.2 Основная номенклатура двухветвевых колонн

При отсутствии подстропильной конструкции.

Приведенная высота колонн соответствует высоте производст­венного помещения, измеряемой от отметки чистого пола до низа несущей конструкции покрытия, кратной модулю 600 мм. Высота колонн среднего ряда в тех случаях, когда на них опираются подстропильные конструкции, принимается на 600 мм меньшей. Нижние части колонн, заводимые в стаканы, в ее общую номи­нальную высоту не включаются.

Для зданий без мостовых кранов все колонны по высоте имеют прямоугольное сечение. При высоте сечения 400 мм сред­ние колонны вверху имеют двусторонние консоли, увеличиваю­щие верхнюю плоскость их до 600 мм, что необходимо для опирания несущих элементов двух смежных пролетов.

Для зданий с мостовыми кранами колонны имеют прямо­угольное и двухветвевое сечение. У двухветвевых колонн ветви подкрановой части колонн связаны распорками через 1,5...3 м.

Железобетонные подкрановые балки в зданиях применяют при шаге колонн 6 и 12 м и грузоподъемности кранов до 30 т. Поскольку подкрановые балки при работе кранов испытывают динамические нагрузки, предпочтительно вместо железобетонных балок использовать металлические.

Железобетонные подкрановые балки применяют таврового се­чения с предварительно напряженным армированием с утолщен­ной на опорах вертикальной стенкой (рис. 2.5). Высота типовых подкрановых балок про­летом 6 м — 800 и 1000 мм, а 12 м — 1400 мм. По условиям технологичности изготовления и монтажа их устраивают разрез­ными.

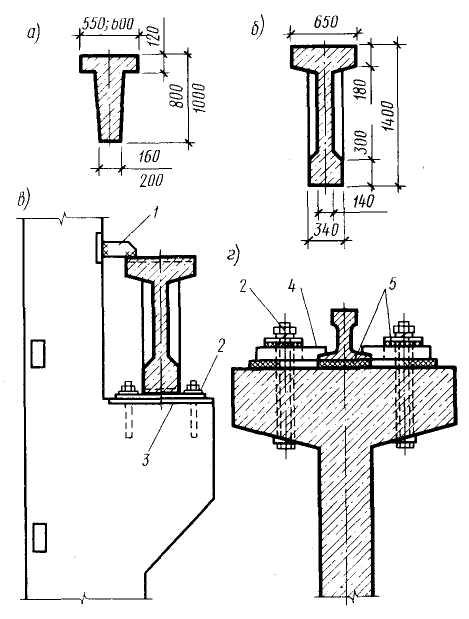

Рис. 2.5 Железобетонные подкрановые балки:

а — при шаге колонн 6 м; б — при шаге колонн 12 м; в — крепление подкрановой балки к колонне; г — крепление рельса к подкрановой балке; 1—сталь­ная пластина; 2 — болт; 3 — опорный стальной лист; 4 — стальная лапка; 5 — упругие прокладки

Стальные колонны

● Стальные колонны для зданий, возводимых в районах с рас­четной температурой минус 40° С и выше, применяют одноветвевые и двухветвевые (рис. 2.6). Одноветвевые колонны для одно- и многопролетных зданий изготовляют обычно из широко­полочных двутавров прокатных или сварными. Для бескрановых зданий пролетом 18 и 24 м их высота составляет 6,0, 7,2 и 8,4 м. Они допускают подвеску к ригелям рамы кранов грузоподъем­ностью до 5 т. Устанавливают их с нулевой привязкой к крайним осям. Для зданий с такими же пролетами, но с опорными кра­нами грузоподъемностью до 20 т высоту колонн принимают 8,4 и 9,6 м. Колонну устанавливают с привязкой к крайним осям «250». Двухветвевые колонны решетчатого типа разработаны для зданий, имеющих пролеты 18...30 м и высоту 10,8...18,0 м, с интервалом 1,2 м. Их устанавливают с шагом по крайним и средим рядам 12 м при кранах грузоподъемностью до 50 т. Для их изготовления используют прокатные широкополочные двутавры и сварные элементы. При крайне тяжелом режиме работы крана колонны устраивают с проходами, в остальных случаях без про­хода вдоль подкрановых путей. Состоят такие колонны из двух частей: верхней — надкрановой из сварных или широкополочных двутавров и нижней — подкрановой, состоящей из двух ветвей, соединенных двухплоскостной решеткой.

● Подкрановые стальные балки представляют собой сварной двутавр сплошного сечения или фермы, работающие по раз­резной или неразрезной схеме (рис. 2.7). Разрезные подкрано­вые балки имеют постоянное сечение и стыкуются на опорах, где изгибающий момент равен нулю. Такие балки менее чувстви­тельны к осадкам опор, имеют постоянное сечение по всей длине и одинаковые размеры верхнего и нижнего поясов.

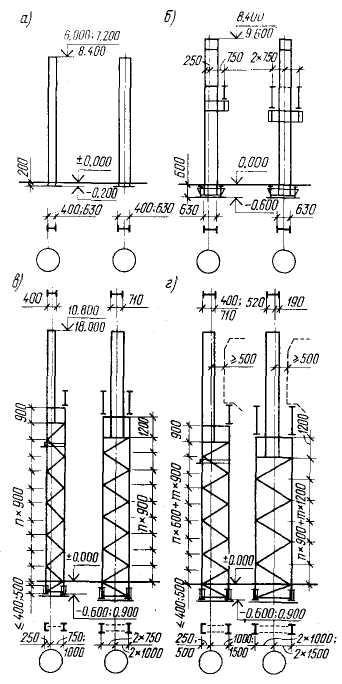

Рис. 2.6 Типы стальных колонн: а — одноветвевые без опорных кранов; б — одноветвевые с опорными кранами до 20 т; в — двухветвевые с опорными

Рис. 2.7 Опирание стальной подкрановой балки:

а — по колоннам крайнего ряда; б — по колоннам среднего ряда; в — крепление рельса планками; г — крепление рельса; / — стальная лапка; 2 — болт; 3 — упругая прокладка; 4 — крюк с гайкой

Продольную устойчивость каркаса обеспечивают вертикаль­ными связями. В подкрановом пространстве связи устанав­ливают по всем колоннам среднего шага, а в надкрановом пространстве — крайнего шага температурного отсека. Вид решетки связевых ферм определяют размером шага и высотой здания. При двухветвевых колоннах связи ставят в плоскости крана: по крайним колоннам они будут одноплоскостные, а по средним колоннам — двухплоскостные.
