магистрального шинопровода кабельными вставками на большие токи (более

1000 А).

д)

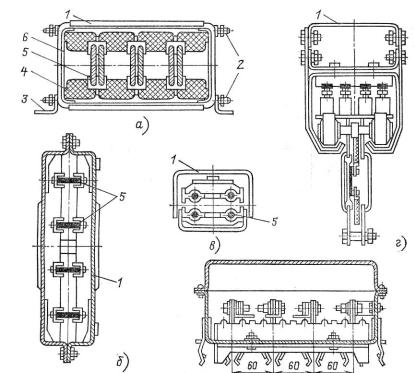

Рис.3.39. Конструкция шинопроводов различных серий и их элементы

а – магистральный ШМА, б – распределительный ШРА, в – осветительный ШОС, г – троллейный ШТМ, д – выводная коробка

1 – крышка, 2 – стяжные болты, 3 – уголки, 4 – изоляторы, 5 – шины, 6 – ярмо

3.4.4 Распределительные пункты в НВРС

Распределительные пункты – распределительные устройства напряжением до 1 кВ – состоят из полностью или частично закрытых шкафов или блоков со встроенными в них аппаратами, устройствами защиты и автоматики, измерительными приборами и вспомогательными устройствами. К таким распределительным устройствам относятся: распределительные щиты, силовые пункты, посты управления и др.

В силовых НВРС распределительные пункты с небольшим количеством присоединений часто называют силовыми пунктами (шкафами). Эти пункты являются границей между силовыми питающими и силовыми распределительными сетями и выполняют две функции: распределения

80

электроэнергии и защиты линий силовых распределительных сетей. В зависимости от используемых защитных аппаратов различают два вида силовых пунктов.

Первый – силовые пункты с плавкими предохранителями, например типа ШР-11 (рис.3.40). Шкафы представляют собой металлический корпус с дверью, внутри которого установлена съемная сборка, представляющая собой раму с вводным рубильником, и предохранителями отходящих линий. Эти силовые пункты отличаются небольшой стоимостью и, естественно, некоторыми неудобствами в эксплуатации, возникающими при замене сгоревших предохранителей. Имеют 5-8 трехполюсных групп предохранителей серии ПН2 или НПН2 на номинальные токи 60, 100 и 250 А и вводной рубильник, с помощью которого отключается напряжение при замене предохранителей. При выводе из работы какого-либо электроприемника или при замене предохранителей требуется отключение всего силового пункта вводным рубильником.

Рис.3.40. Общий вид шкафов типа ШР-11

Второй – силовые пункты с автоматами, например, серий ПР8500,

ПР8700, ПР11 с автоматами типа ВА, АЕ и А3700. Эти силовые пункты, естественно, дороже, но отличаются большими удобствами в эксплуатации, имеют от четырех до двенадцати трехполюсных автоматов для отходящих линий и, если необходимо, вводной автомат. Для восстановления питания по какой-либо отходящей линии после устранения неисправности в ней

81

достаточно включить соответствующий автомат. При этом не нужно, как в первом случае, отключать весь силовой пункт.

Если требуется большее число присоединений и большая распределяемая мощность, то используются более громоздкие и более дорогие распределительные щиты, которые комплектуются из отдельных панелей (вводных, секционных, торцевых и др.). Устанавливают их на трансформаторных подстанциях, в машинных залах и на электростанциях. Щиты изготавливают в открытом и закрытом исполнении. Щиты открытого исполнения состоят из панелей, устанавливаемых в специальных электротехнических помещениях. Щиты закрытого исполнения устанавливают в цехах промышленных предприятий. Щиты серии ЩО-70 рассчитаны на одностороннее обслуживание, защитных ограждений сверху и сзади не имеют (рис.3.41). Панели ПАР-11М заменяют основные типоисполнения щитов типа ЩО и имеют уменьшенные габаритные размеры. Панели могут применяться в промышленности, сельском хозяйстве, для комплектации трансформаторных подстанций, для электроснабжения жилых и общественных зданий.

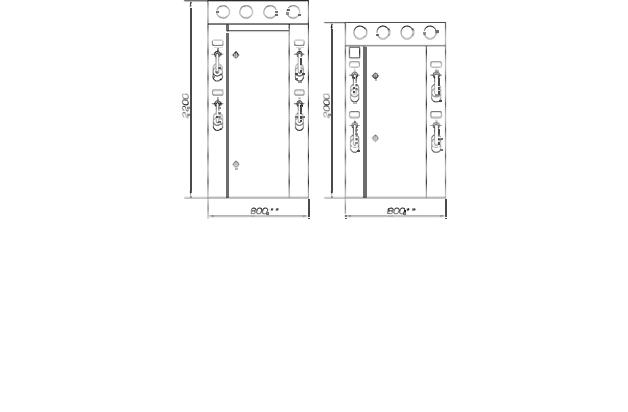

Рис. 3.41. Общий вид панелей ЩО-70

В жилых и общественных зданиях, запитываемых от отдельно стоящих ТП, используют специальные вводно-распределительные устройства,

например, типа ВРУ. Они предназначены для приема, распределения и учета электроэнергии и защиты отходящих линий. В серию ВРУ входят вводные и

82

распределительные панели. Устройство шкафов ВРУ представляет собой сборку из панелей шкафного типа одностороннего обслуживания. На съемной раме внутри установлены защитно-коммутационные аппараты. Счетчики и трансформаторы тока устанавливаются в отдельном отсеке.

Восветительных сетях производственных и административных зданий

вкачестве пунктов разветвления используются щитки осветительные, например, типа ОЩВ, ЩОА, оснащаемые трехполюсными и однополюсными автоматами (рис.3.42). Они предназначены для распределения электрической энергии трехфазного переменного тока напряжением 380/220В, защиты от перегрузок и токов короткого замыкания

вгрупповых сетях и для нечастых включений и отключений электрических цепей.

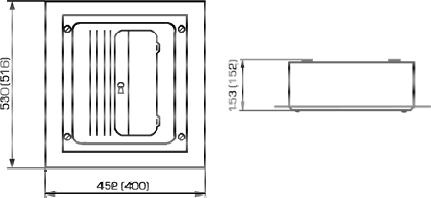

Рис.3.42. Общий вид щитков типа ОЩВ

Силовые пункты, содержащие лишь один аппарат и служащие для коммутации и защиты одной трехфазной линии напряжением 380/220 В, называются силовыми ящиками, например ЯС, ШС, ЯУ. Они оснащаются либо блоком рубильник-предохранитель, либо автоматом.

83
