Штангенциркули
Наиболее распространенными штангенциркулями являются: штангенциркуль двусторонний с глубиномером для наружных и внутренних измерений с линейкой для измерения глубин (рис. 1.2,а), величина отсчета по нониусу 0,1 мм; штангенциркуль двусторонний для измерений и разметки (рис. 1.2,б), величина отсчета 0,05 мм. Размеры Н, L, l, b определяют размеры деталей, которые можно измерить этим штангенциркулем.
Рис. 1.2. Штангенциркули:
а штангенциркуль двусторонний с глубиномером; б штангенциркуль двусторонний: 1 штанга; 2 измерительные губки; 3 рамка; 4 стопорный винт; 5 нониус; 6 гайка и винт микрометрической подачи; 7 линейка глубиномера
Штангенциркули выпускаются с верхним пределом диапазона измерений в миллиметрах: двусторонние 160, 200, 250, 315, 400, 500 и др.; двусторонние с глубиномером 125,160, 200.
Штангенглубиномеры (рис. 1.3) предназначены для измерения глубины отверстий и пазов, высоты изделий, длины ступенчатых поверхностей и т.п. Они выпускаются промышленностью с верхним пределом диапазона измерений в миллиметрах: 100,125, 160,200,250,315,400, 500 и др.
Микрометрические приборы
Они предназначены для измерений линейных размеров и основаны на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное. По конструкции их можно разделить: на микрометры для наружных измерений, для внутренних измерений, микрометрические глубиномеры, микрометрические нутромеры для измерения отверстий.
О
Рис. 1.3.
Штангенглубиномер:
1
штанга; 2
– рамка;
3
– основание; 4
зажим рамки; 5
рамка микрометрической подачи;
6
зажим рамки микрометрической подачи;
7
гайка и винт микрометрической подачи
Наибольшее распространение получили микрометры с плоскими измерительными поверхностями. Они выпускаются с диапазоном измерения в миллиметрах: 0…25; 25…50 (табл. 1.2); 50…75; 75…100 и ценой деления 0,01 мм.

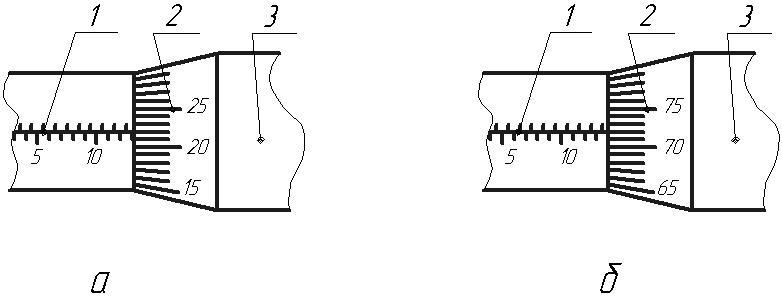

Рис. 1.4. Пример отсчета показаний:
а отсчет 13,22 мм; б отсчет 13,72 мм
На рис. 1.5 показан микрометр с плоскими измерительными поверхностями с диапазоном измерений 0…25 мм и ценой деления 0,01 мм. В скобу 1 микрометра запрессовывают пятку 2 и вставляют стебель 5 с гладким направлением для микровинта.
Рис. 1.5. Микрометр
Таблица1.2
Пределы измерений, мм |
Цена деления, мм |
Основная погрешность, мкм |
0…25 |
0.01
|
±4 |
25…50 |
Микрометрический винт 3, барабан 6 и трещотка 7 конструктивно связаны между собой. При вращении трещотки микрометрическому винту передается крутящий момент, необходимый для обеспечения измерительного усилия 50…200 Н. Для закрепления микровинта в требуемом положении служит стопор 4.
