Нижегородский государственный университет имени Н.И. Лобачевского

Радиофизический факультет

Отч¼т по лабораторной работе:

Исследование принципов статического управления электронным потоком в триоде

Работу выполнил: студент 435 группы



Лосев Сергей

Проверил:

Павельев Владимир Геннадьевич

Нижний Новгород 2013 год

Содержание

1

Содержание

1

Цель работы

2

2

Принципиальная схема электрической цепи

2

3

Перечень приборов

3

4

Теория

3

5

Результаты измерений

8



5.1

Зависимость анодного тока от напряжения на сетке при







напряжении на аноде в 220 вольт . . . . . . . . . . . . . . .

8



5.2

Зависимость анодного тока от напряжения на сетке при







постоянном напряжении на аноде в 150 вольт . . . . . . . .

9



5.3

Зависимость крутизны от напряжения на сетке при посто-







янном напряжении на аноде в 220 вольт . . . . . . . . . . .

10



5.4

Зависимость крутизны от напряжения на аноде при посто-







янном напряжении на сетке в -8 вольт . . . . . . . . . . . .

11

5.5Зависимость анодного тока от напряжения на аноде при постоянном напряжении на сетке в -8 вольт . . . . . . . . . 12

5.6Зависимость анодного тока от напряжения на аноде при постоянном напряжении на сетке в -8 вольт . . . . . . . . . 13

5.7Зависимость внутреннего сопротивления от напряжения на аноде при постоянном напряжении на сетке в -8 вольт . 14

5.8Зависимость внутреннего сопротивления от напряжения

на сетке при постоянном напряжении на аноде в 220 вольт 15

5.9Зависимость динамического коэффициента усиления от

напряжения на сетке при постоянном напряжении на аноде в 220 В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

1 Цель работы

2

1Цель работы

Исследовать принципы статического управления электронным потоком в триоде, измерить характеристики и параметры триода.

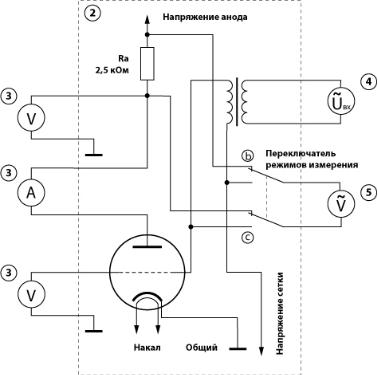

2Принципиальная схема электрической цепи

Вообще говоря, в работе используются две схемы. Одна - для измерения крутизны триода, вторая - для измерения внутреннего сопротивления триода.

3 Перечень приборов

3

3Перечень приборов

1.Измерительный блок

2.Вольтметры

3.Миллиамперметр

4.Звуковой генератор

5.Милливольтметр переменного тока

6.Триод

4Теория

Триод отличается от диода наличием дополнительного электрода сетки, расположенной между катодом и анодом. Поэтому анодный ток три-

4 Теория

4

ода может управляться не только изменением потенциала анода, но и изменением потенциала сетки. Основным рабочим режимом триода является, как и в диоде, режим ограничения тока пространственным зарядом.

Для описания свойств триода необходимо знать зависимости сеточного и анодного токов от подаваемых напряжений.

Ja = Ja(Uc; Ua)

(1)

Jc = Jc(Uc; Ua)

(2)

Наиболее важной для практических приложений является зависимость Ja = Ja(Uc; Ua). Ïðè Uc = const эта зависимость приобретает вид:

Ja = Ja(Ua); Uc = const

(3)

И называется анодной характеристикой. Аналогично вторая зависимость:

Ja = Ja(Uc); Ua = const

(4)

Называется анодно-сеточной характеристикой триода.

В диоде ток катода в режиме ограниче- ния тока пространственным зарядом определяется из условия равенства нулю полного поля на его поверхности.

Ek = 0

(5)

Величина Ek определяется как сумма поля электродов и поля пространственного заряда:

Ek = Eel + E = 0

(6)

Ïîëå Eel определяется геометрией электродов и потенциалами на них, т.е. это фактически поле холодного (без пучка) диода. Поле E òî-

ком пучка. Таким образом, режим ограничения тока пространственным зарядом наступает в диоде тогда, когда поле электронного пучка полностью компенсирует ¾холодное¿ поле электродов. Поэтому ток катода определяется холодным полем на катоде Eel. Отсюда следует вывод, что

4 Теория

5

если поля Eэл в диоде и триоде равны, то равны и их катодные токи. Такой диод называется эквивалентным диодом.

Изменение потенциала сетки влияет в основном на электрическое поле между катодом и сеткой;

При потенциалах сетки, меньших некоторой величины Uclose, ïîëå â ëþ- бой точке поверхности катода делается тормозящим, а, следовательно, при Uc < Uclose ток катода должен отсутствовать. Uclose называется запи-

рающим потенциалом сетки или потенциалом отсечки . При потенциалах сетки выше запирающего ускоряющее поле анода достигает катода (положительные эквипотенциали провисают в промежутках между витками сетки). Ускоряющее поле сначала образуется вблизи тех участков поверхности катода, которые лежат против зазоров между витками, а затем распространяется на весь катод. Таким образом, при повышении потенциала сетки сначала ток катода отбирается с указанных выше участков (островной эффект), а затем переходит на всю поверхность катода. Т.е. площадь эмиссии является переменной вели- чиной. При боль- ших отрицательных Uc распределение потенциала имеет ярко выражен-

ный двумерный характер, и лишь затем, по мере повышения потенциала сетки, эквипотенциальные поверхности вблизи катода постепенно принимают форму плоскостей, а распределение потенциала становится практически линейным, что характерно для плоского диода. Таким образом, при больших отрицательных Uc закон ¾3/2¿ не будет выполняться даже для плотности тока вследствие двумерности распределение потенциала.

В целом можно констатировать, что вблизи точки запирания закон ¾3/2¿ не выполняется. При положительных потенциалах сетки закон ¾3/2¿ для катодного тока выполняется, т.к. эквипотенциали близки к плоским. Однако при вычислении анодного тока необходимо учитывать распределение тока в триоде между сеткой и анодом, т.е. располагать величиной коэффициента токораспределения:

K =

Ja

(7)

Jc





Режим прямого перехвата

В пространстве между сеткой и анодом отсутствуют электроны, возвращающиеся к сетке. При изменении Uc

Ua в указанных пределах K меня-

4 Теория

6

ется только за счет изменения той доли электронов, которая непосредственно перехватывается витками сетки на пути к аноду. Величина K в режиме прямого перехвата удовлетворительно описывается формулой, получаемой в предположении прямолинейности траекторий электронов между катодом и анодом, т.е. приближенно равна отношению площадей анода и сетки.

Режим возврата Начиная с того момента, когда формируются траектории электронов,

касающиеся поверхности анода , в пространстве между сеткой и анодом появляются электроны, возвращающиеся к сетке. При увеличении U

Ua

число их быстро возрастает. Для согласия величины K с опытными данными здесь необходимо учитывать существенное повышение плотности пространственного заряда между сеткой и анодом, связанное с нали- чием там замедленных электронов. Пространственный заряд вызывает понижение потенциала во всех точках области между сеткой и анодом, способствуя образованию минимума потенциала. Если Umin потенциал минимума, то на анод попадут только те электроны, которые преодолевают тормозящую разность потенциалов ( U Umin). Легко видеть, что

этот механизм смещает границу между режимами возврата и прямого перехвата в сторону больших U

U и тем сильнее, чем больше ток.

Параметры триода

Триод принято характеризовать тремя параметрами. Величина

S = (

@Ja

)Ua





(8)



@Uc



является отношением бесконечно малых приращений анодного тока и напряжения на сетке и называется крутизной триода.

Параметр

Ri = (

@Ua

)Uc





(9)



@Ja



называется внутренним сопротивлением. Геометрически этот параметр характеризует наклон анодных характеристик триода.

4 Теория

7

Важнейшим свойством триода, определяющим его способность усиливать напряжение, является то, что малые изменения потенциала сетки эквивалентны в смысле воздействия на анодный ток большим изменениям потенциала анода, т.к. анод экранирован сеткой от катода и расположен от последнего дальше, чем сетка. Это свойство характеризуется статическим коэффициентом усиления по напряжению.

= SRi

(10)

5 Результаты измерений

8

5Результаты измерений

5.1Зависимость анодного тока от напряжения на сетке при напряжении на аноде в 220 вольт

Результаты измерений:

Таблица 1: Ia = f(Uc)Ua=220V

Uc; V

-13

-12

-11

-10.5

-10

-9.5

-9

-8.5

-8

-7.5

-7

-6.5

-6

-5.5

-5

Ia; mA

0

0.1

0.2

0.4

0.7

1

1.4

1.9

2.7

3.4

4.3

5.5

6.4

7.6

9.0

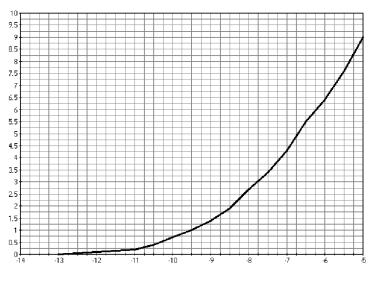

Рис. 1: Зависимость анодного тока от напряжения на сетке при напряжении на аноде в 220 вольт

5 Результаты измерений

9

5.2Зависимость анодного тока от напряжения на сетке при постоянном напряжении на аноде в 150 вольт

Результаты измерений:

Таблица 2: Ia = f(Uc)Ua=150V

Uc; V

-8

-7.5

-7

-6.5

-6

-5.5

-5

-4.5

-4

-3.5

-3

-2.5

-2

-1.5

Ia; mA

0.1

0.2

0.3

0.6

1.0

1.6

2.2

2.9

4

4.9

6.1

7.2

8.8

10

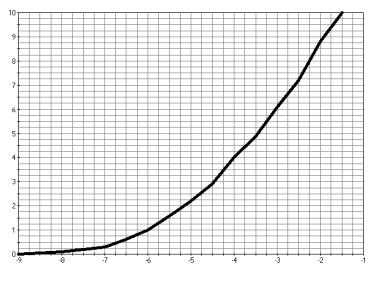

Рис. 2: Зависимость анодного тока от напряжения на сетке при постоянном напряжении на аноде в 150 вольт
