2.8 Как скрыть рамки погашенного вида
На месте погашенного вида останется его габаритная рамка, которая не выводится на печать. При желании можно погасить и ее, выполнив команду Сервис – Параметры – Система – Графический редактор – Виды.
В правой части окна Параметры включите кнопку Рамки выключенных видов и отключите флажок Показывать (рисунок 57).
Нажмите кнопку Создать объект.

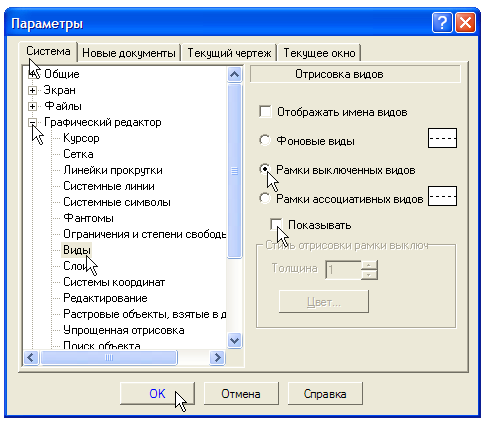

Рисунок 57 – Параметры текущего чертежа
2.9 Неуказанная шероховатость
Простановка шероховатости в верхнем правом углу осуществляется с помощью команды Вставка – Неуказанная шероховатость (рисунок 58).

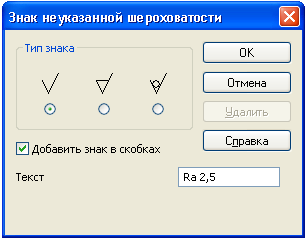

Рисунок 58 – Назначение неуказанной шероховатости
Простановка шероховатости на поверхности детали выполняется с помощью команды Шероховатость (рисунок 59) на странице Обозначения. Оформленный чертеж представлен на рисунке 60.
Рисунок 59 – Простановка шероховатости на поверхности детали

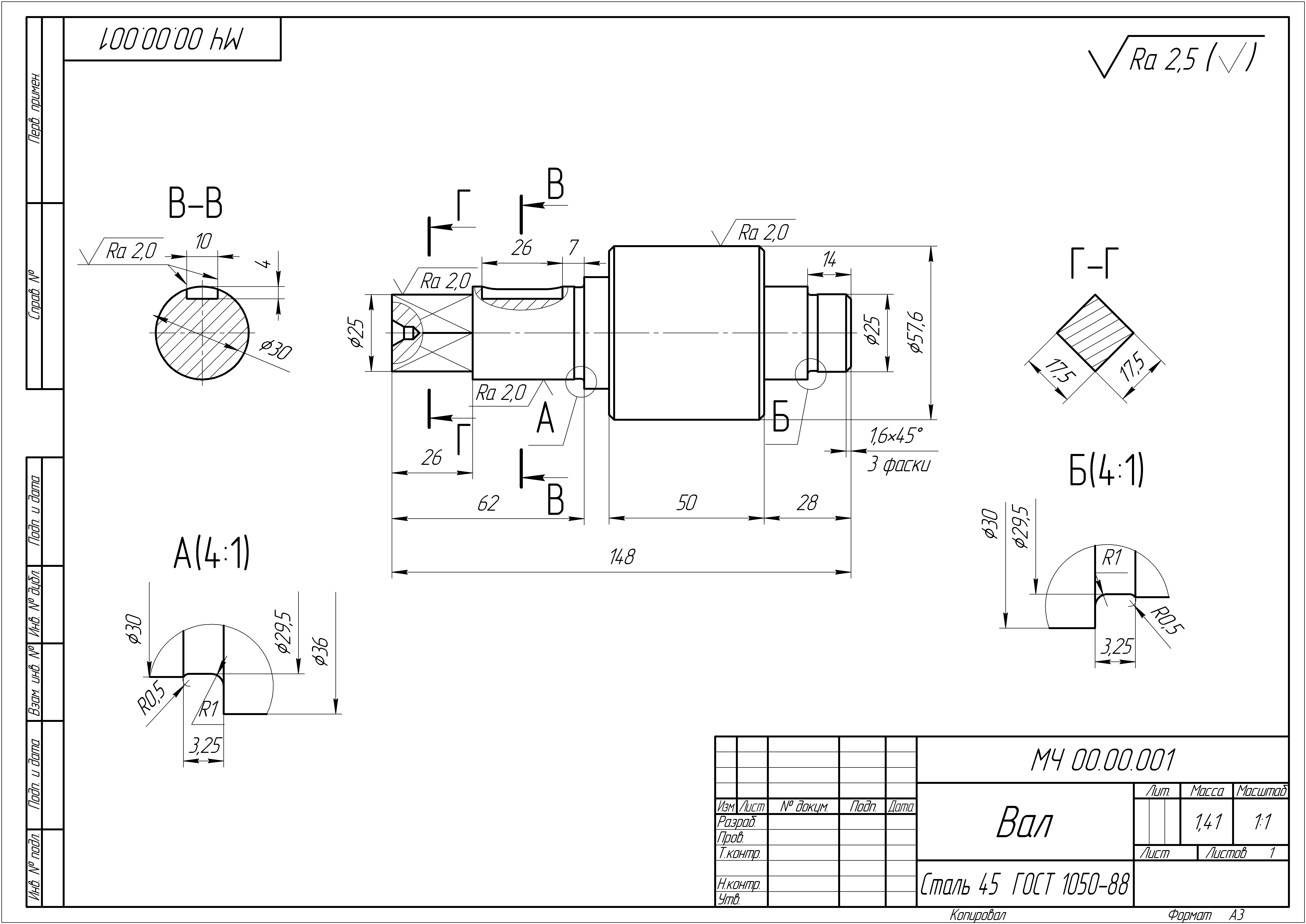

Рисунок 60 – Ассоциативный чертеж детали «Вал»
3 Создание сквозного отверстия
Если возникла необходимость добавить некоторые элементы, например сквозное отверстие, не обязательно переделывать все заново. Достаточно внести изменения в 3D-модель Вала – автоматически изменится и ассоциативный чертеж.
Для создания сквозного отверстия в средней части вала нужно создать эскиз на плоскости ZУ.
На панели Геометрия нажмите кнопку Вспомогательная вертикальная прямая, привяжите ее в начале координат. Достройте эскиз в соответствии с рисунком 61. Длина Осевой и Линии основного контура может быть любой, но такой, чтобы эти линии выходили за пределы модели, как показано на рисунке 61.
Стиль
линии Осевая

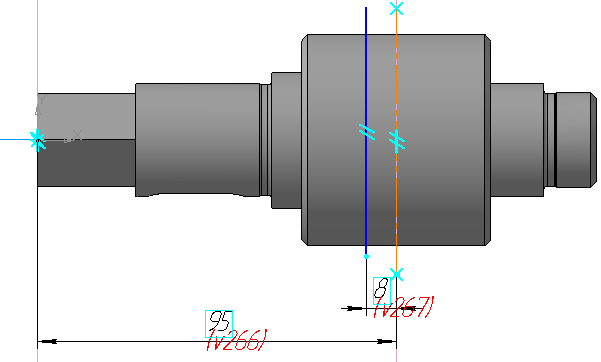

Рисунок 61 – Создание эскиза сквозного отверстия
Закройте эскиз и нажмите кнопку Вырезать вращением, в строке параметров нажмите кнопку Сфероид и откажитесь от создания тонкой стенки (рисунок 62). Создайте объект.

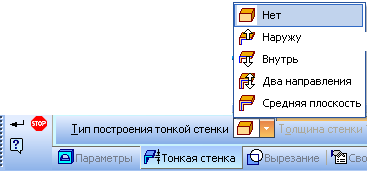

Рисунок 62 – Строка параметров для команды «Вырезать вращением»
Вид вала с готовым отверстием Ø 16 мм представлен на рисунке 63.

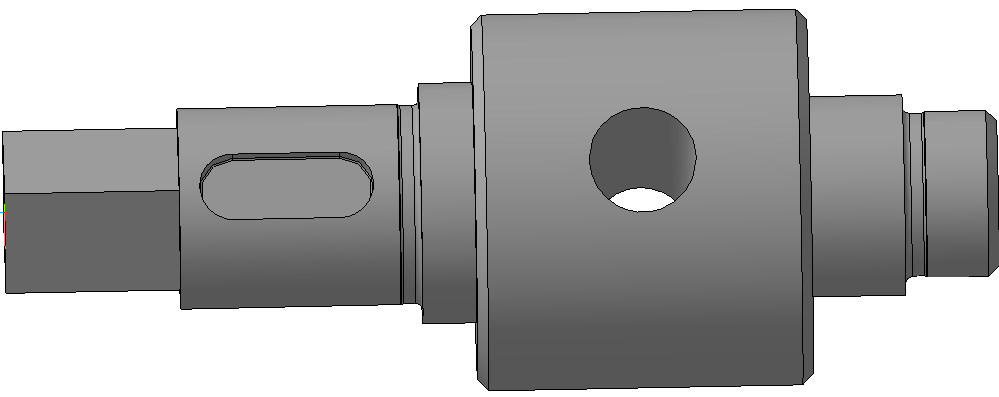

Рисунок 63 – 3D-модель вала со сквозным отверстием
Поскольку в трехмерной модели произошло изменение, отредактируйте ассоциативный чертеж. Для этого откройте его и нажмите кнопку Перестроить, система перестроит вал, как на рисунке 64.

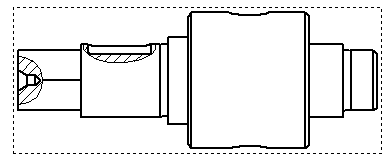

Рисунок 64 – Изменения на ассоциативном чертеже
Для простановки размеров на сквозное отверстие Ø16 мм создайте еще один местный разрез. Центр прохождения секущей плоскости укажите либо на разрезе Г-Г, либо на разрезе В-В. Проставьте недостающие размеры в соответствии с рисунком 65.
Выполните индивидуальное задание в соответствии с вариантом, приведенном в Приложении А
Рисунок 65 – Ассоциативный чертеж вала со сквозным отверстием
Приложение А
Варианты индивидуальных заданий

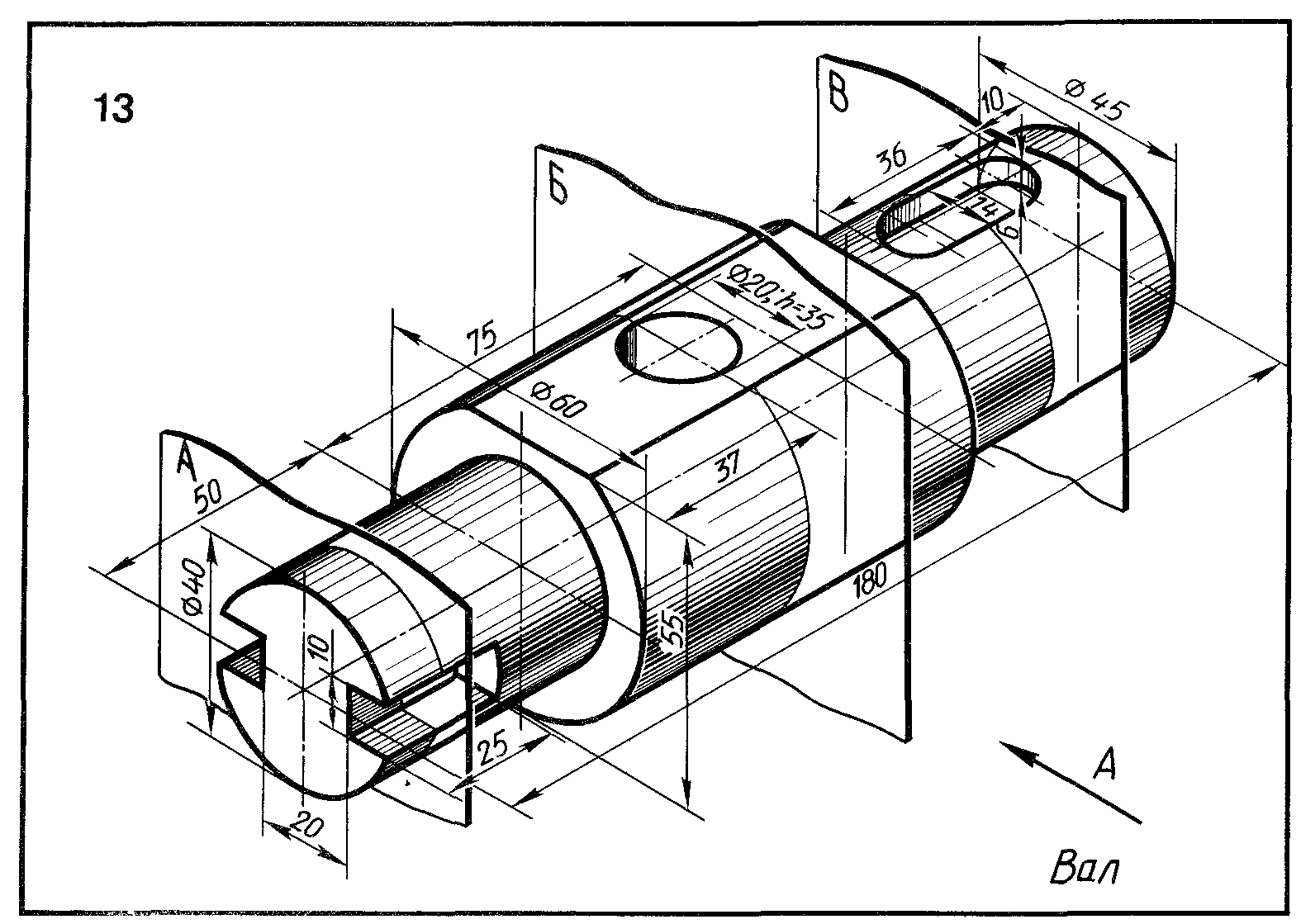

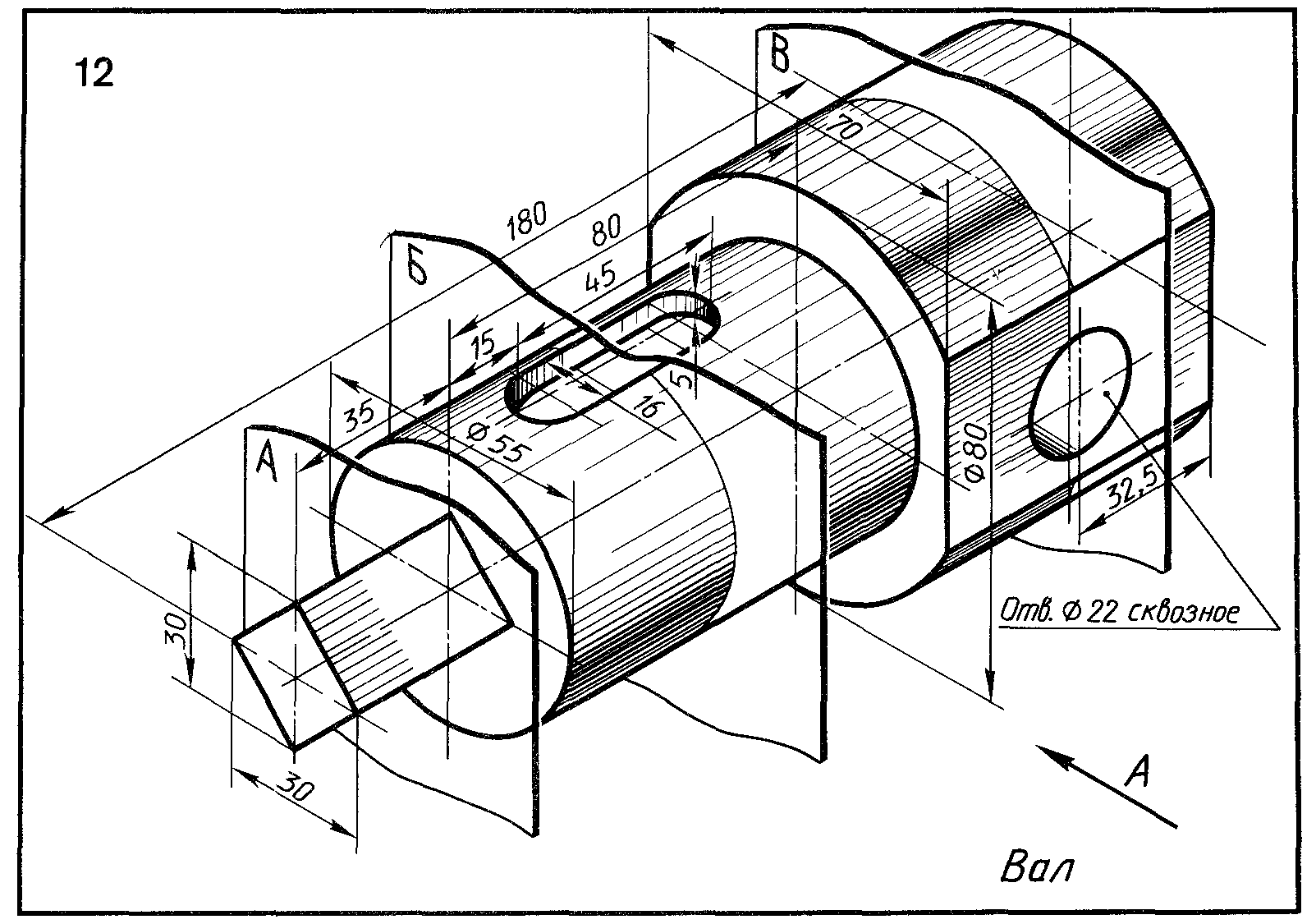

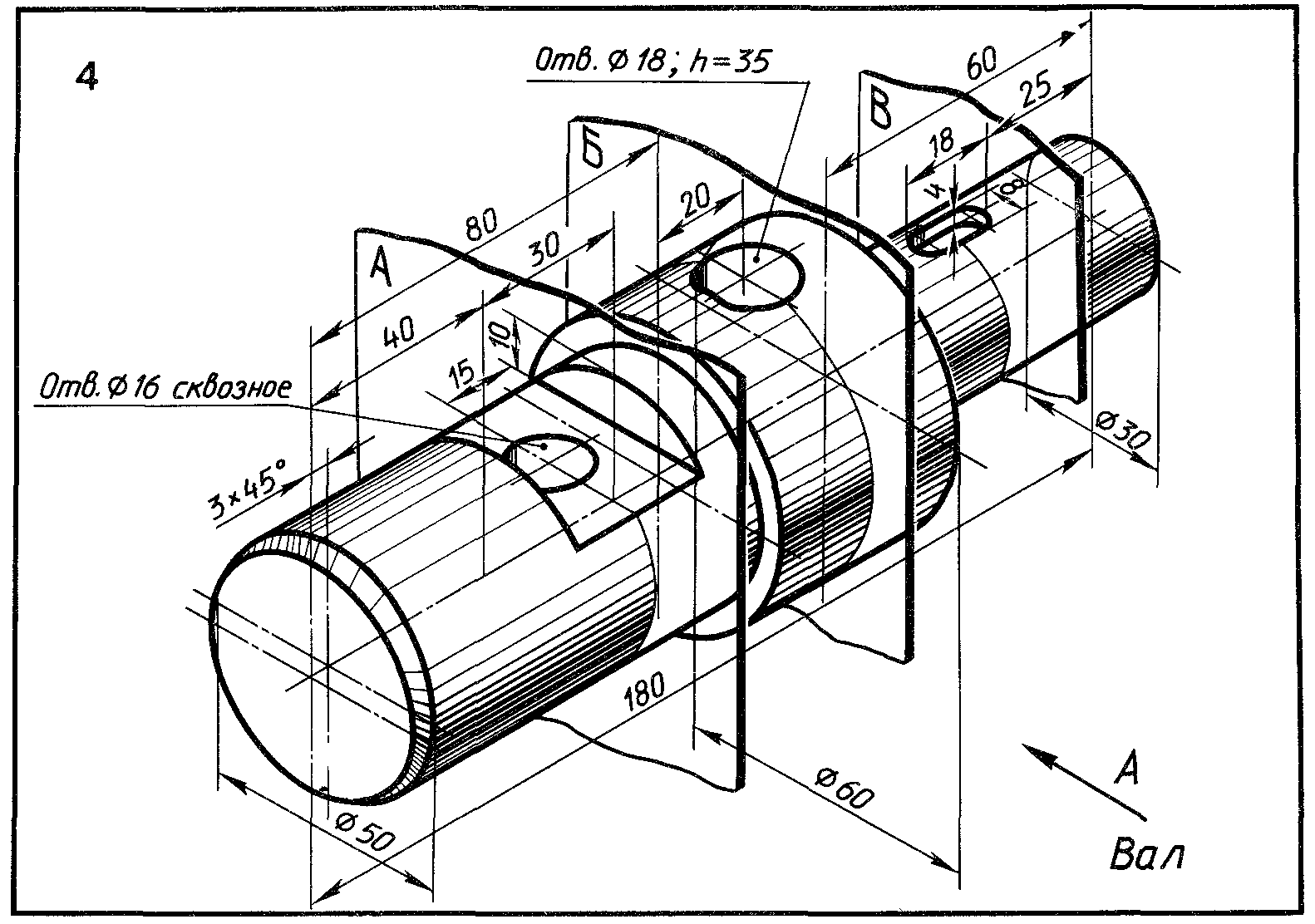

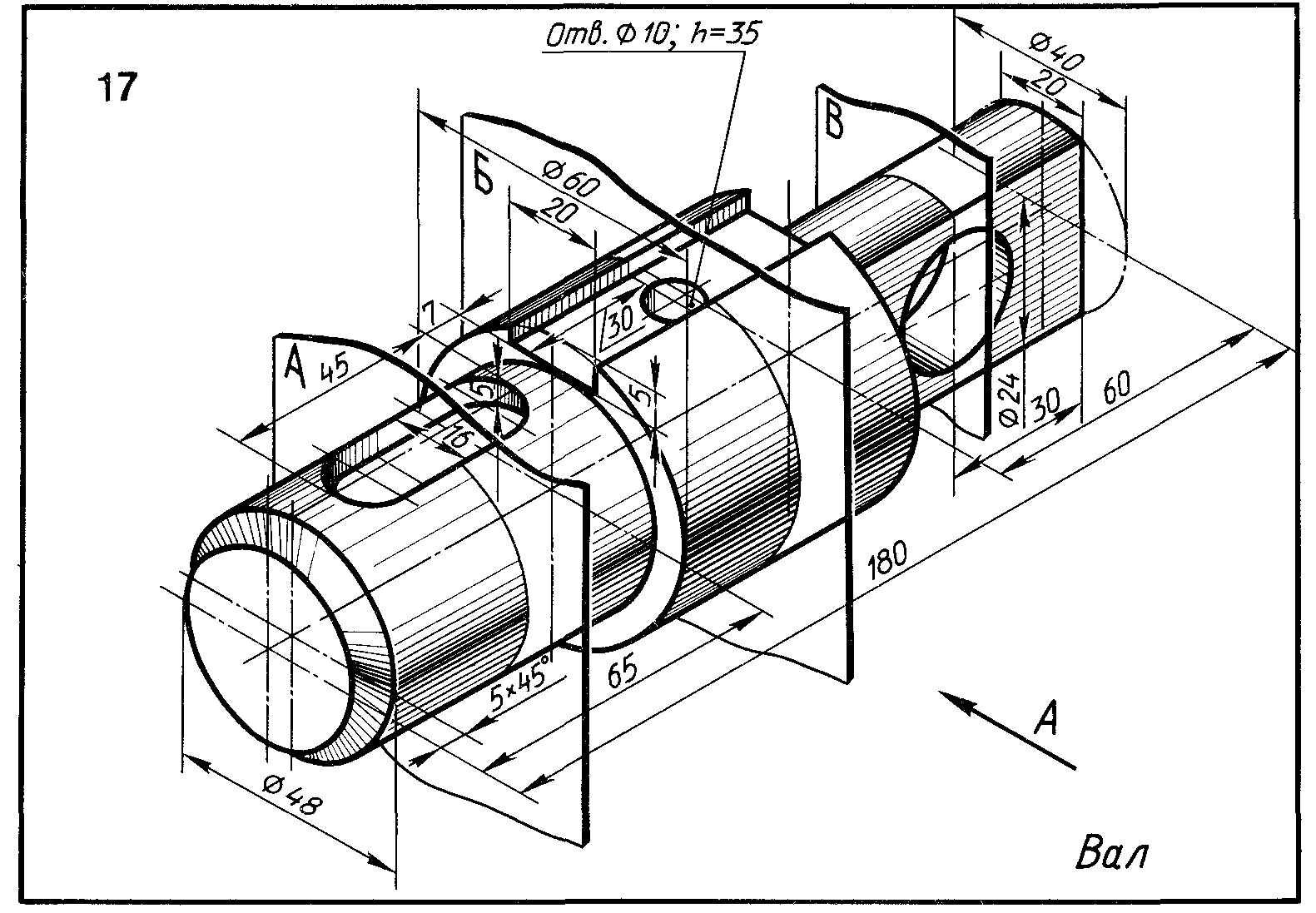

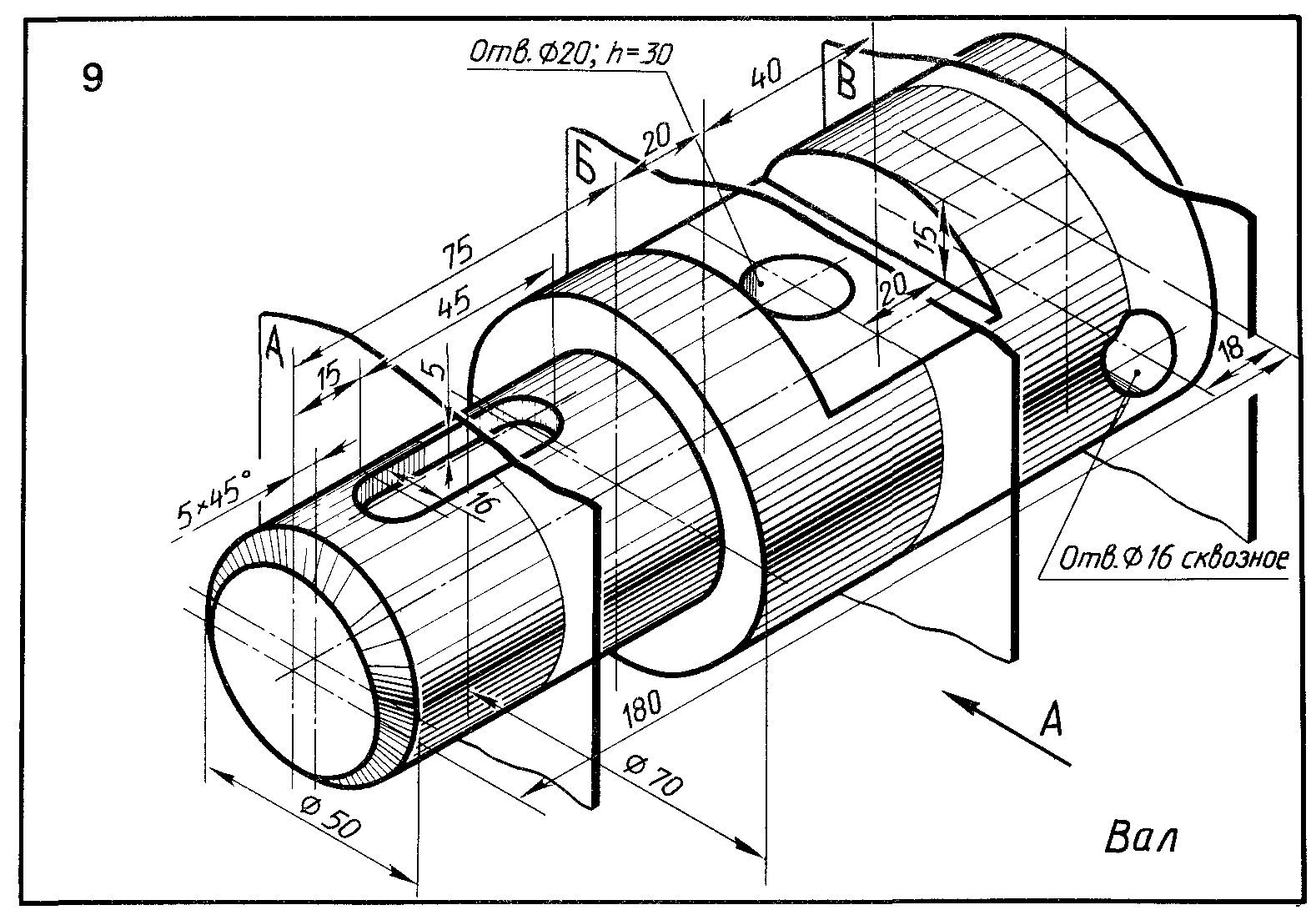

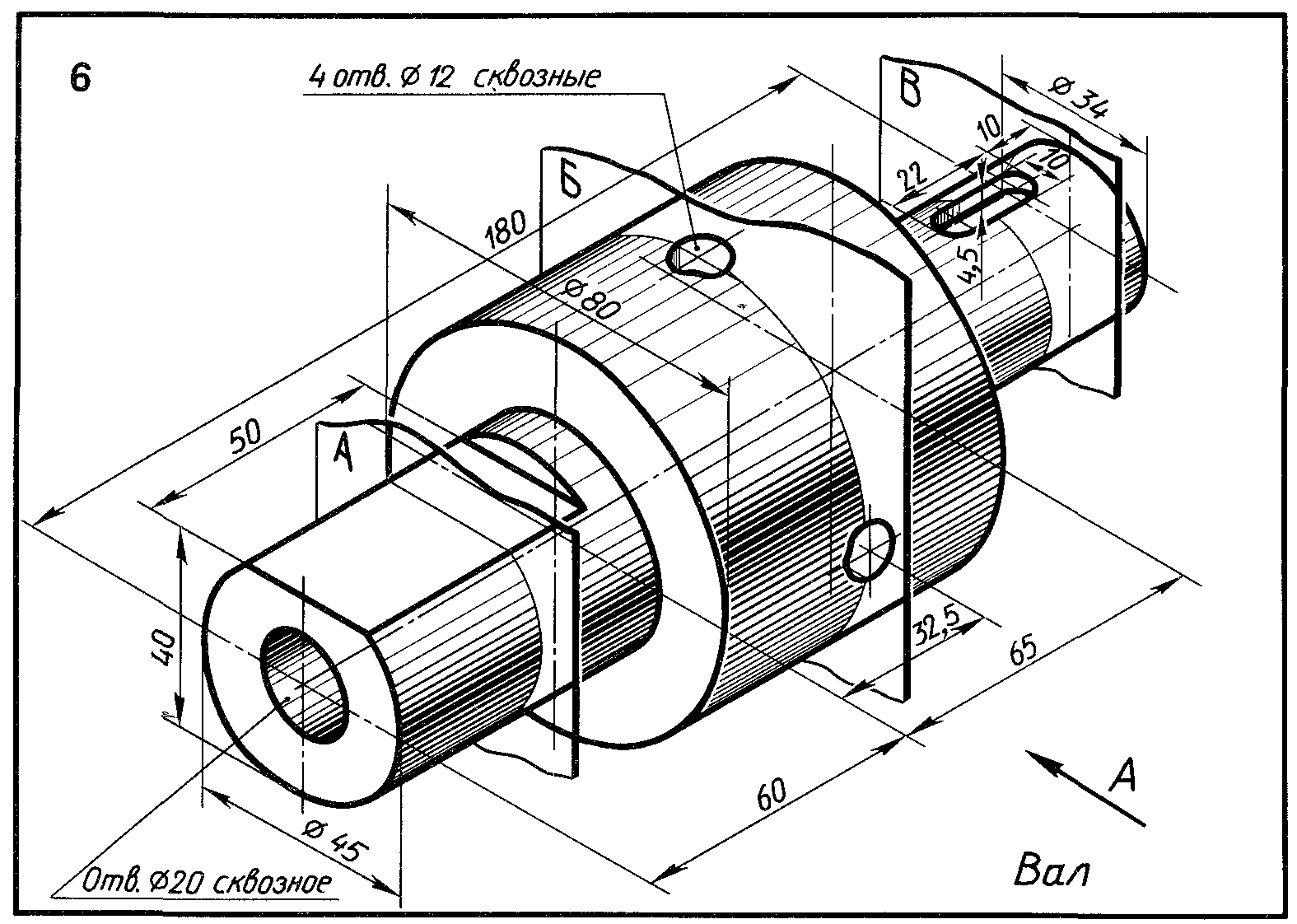

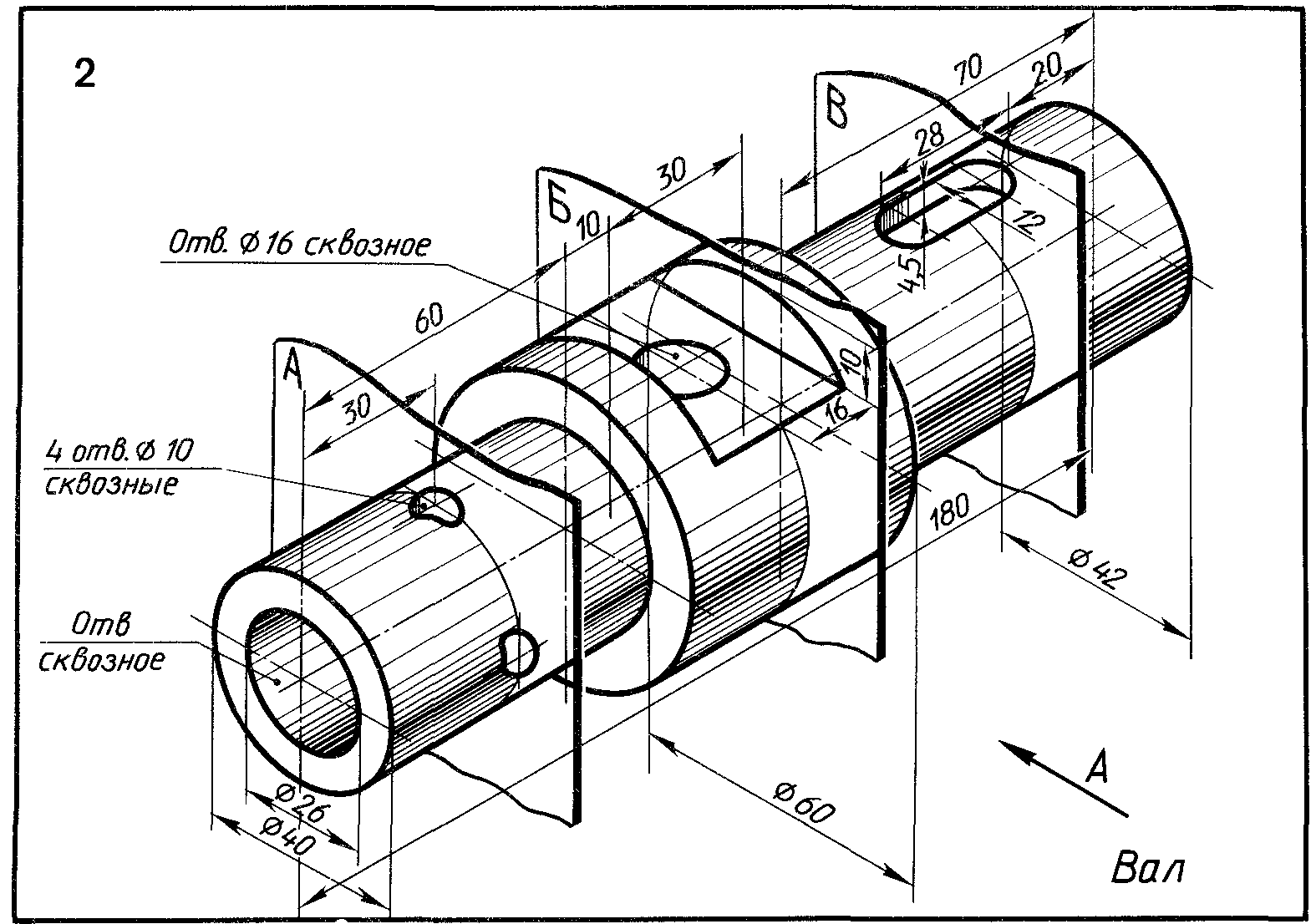

Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В ‑ в проекционной связи.
