дном. В выточку дна вставлено свинцовое кольцо для обтюрации пороховых газов по резьбе между дном и корпусом снаряда.

Взрыватель МГ-32 ввинчен в корпус снаряда. Ведущий поясок из меди запрессован в кольцевую канавку на корпусе снаряда.

Масса снаряда, кг………………………………………..0,388 Длина патрона, мм ………………………………………..290 Масса патрона, кг………………………………………..0,830 Масса ВВ, кг ………………………………….0,0495 (12,7 %)

Осколочно-трассирующий снаряд с ударным взрывателем к унитарному патрону к 30 мм АУ АК-630. Состоит из термообра-

ботанного стального корпуса с двумя каморами (головной и донной), медного ведущего пояска и головного взрывателя МГ-32. В головную камору корпуса вставлена (на церезине) шашка разрывного заряда из вещества А–IX–2”О”, имеющая углубление под К-Д взрывателя. В донную камору корпуса запрессован трассер, под который вложен картонный кружок. В целях теплоизоляции и уменьшения растрескивания таблеток в донную камору перед запрессовкой трассера вставляется бумажная цилиндрическая оболочка на бакелитовом лаке.

При выстреле от пороховых газов загорается трассер, обозначающий траекторию полёта снаряда трассой красного цвета (время горения не менее 10 с). При попадании снаряда в цель срабатывает взрыватель, вызывая детонацию разрывного заряда снаряда.

4. ВЗРЫВАТЕЛИ, ПРИМЕНЯЕМЫЕ В КОРАБЕЛЬНОЙ АРТИЛЛЕРИИ

4.1. Основные понятия

Взрыватели – это механизмы, предназначенные для взрыва снаряда в требуемой точке траектории или при контакте с целью, т.е. для обеспечения детонации разрывного заряда.

В каждом взрывателе различают огневую цепь и механические устройства.

Огневой цепью называется совокупность элементов взрывателя, непосредственно участвующих в создании и передаче взрывного импульса разрывному заряду. К таким элементам относятся К-В, замедлитель в виде пороховой шашки, К-Д и детонатор. Время горения замедлителя определяет время задержки срабатывания К-Д в огневой цепи взрывателя.

36

Механические устройства состоят из ударных и предохранительных устройств и обеспечивают задействование огневой цепи.

Все взрыватели герметичны, имеют механизм дальнего взведения и самоликвидации.

4.2. Назначение, устройство и действие донных взрывателей

Донный взрыватель предназначен для снаряжения бронебойных и фугасных снарядов. Рассмотрим его устройство и действие

(рис. 4.1).

а)

До выстрела

б)

При выстреле

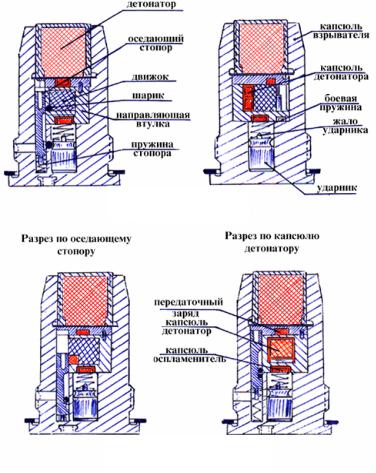

Рис. 4.1. Донный взрыватель

37

Огневая цепь взрывателя состоит из К-В; К-Д, размещенного в стальном инерционном движке; передаточного заряда; детонатора.

Механические устройства состоят из ударника с жалом и боевой пружиной; стального инерционного движка; оседающего подпружиненного стопора.

Положение деталей взрывателя до выстрела (см. рис. 4.1, а):

–ударник с жалом удерживается в отведенном положении боевой пружиной и застопорен шариком;

–стальной инерционный движок расположен между К-В и передаточным зарядом и также застопорен шариком. При этом размещенный в движке К-Д не находится на одной линии с К-В и передаточным зарядом;

–оседающий стопор под действием пружины находится в верхнем положении и не дает возможности шарикам выпадать из пазов ударника и движка. От перемещения вверх его удерживает нижний шарик.

Такое расположение основных деталей взрывателя делает снаряд безопасным в обращении.

Действие взрывателя при выстреле и на траектории (см.

рис. 4.1, б):

–в момент выстрела оседающий стопор под действием силы инерции сожмет свою пружину и осядет в крайнее заднее положение. При этом шарик, стопорящий ударник, выкатывается в освободившееся пространство. Ударник оказывается в опасном положении, но наколоть К-В ему мешает сила инерции. Кроме этого, даже если накол произойдет, снаряд не взрывается, так как движок не допустит воспламенения К-Д и передаточного заряда;

–при вылете снаряда из канала ствола действие сил инерции на оседающий стопор прекратится, под действием своей пружины он поднимется вверх и освободит шарик, стопорящий движок;

–движок под действием вращения снаряда, ничем не удерживаемый, переместится вправо и в этом положении застопорится шпильками. При этом К-Д занимает положение на одной линии с К-В и передаточным зарядом;

–при встрече с преградой ударник под действием сил инерции преодолеет сопротивление пружины и наколет К-В, отчего взрыватель сработает и снаряд взорвется.

38

4.3. Головной взрыватель МГ-32 к снарядам унитарных патронов 30 мм АУ АК-630

Головные взрыватели применяются в осколочно–фугасных снарядах всех калибров. Рассмотрим взрыватель МГ–32 – головной, полупредохранительного типа, ударного действия с дальним взведением на механическом и пиротехническом принципе и самоликвидацией (рис. 4.2). Состоит из корпуса, в котором размещены ударно–предохранительный механизм; самоликвидатор с пиротехническим узлом дальнего взведения; механизм замедления; детонаторный узел.

Рис. 4.2. Головной взрыватель МГ-32: 1 – корпус; 2 – наконечник; 3 – шарики; 4 – жало; 5 – спираль; 6 – звездка; 7 – кольцо оседающее; 8 – фиксатор; 9 – предохранитель пороховой; 10 – стопор; 11 – втулка ликвидатора; 12 – бумажные прокладки; 13 – замедлитель; 14 – предохранитель; 15 – жало боковое; 16 – пружина; 17 – капсюль-воспламенитель № 1; 18 – чашечка; 19 – капсюль-воспламе- нитель КВ–3В; 20 – картонный кружок; 21 – прокладка; 22 – шайба; 23 – колечко; 24 – капсюль–детонатор АП–3– Т; 25 – предохранительное устройство; 26 – втулка предохранительная; 27 – движок; 28 – скоба; 29 – пороховой заряд; 30 – усилитель; 31 – колпачок с воспламенительной запрессовкой; 32 – головка;

33 – колечко; 34 – кольцо герметизирующее

39

На корпус взрывателя напрессован и закатан вместе с герметизирующим кольцом наконечник из стальной ленты, прикрывающий проточку корпуса с двумя наклонными отверстиями, в которых размещены стальные шарики диаметром 4 мм. Сверху корпус закрыт головкой, впрессованной на эпоксидном компаунде в канал головной части корпуса.

Ударно–предохранительный механизм состоит из жала 4,

спирали, осуществляющей дальнее взведение взрывателя на механическом принципе; предохранителя-звездки 6; оседающего кольца; фиксатора.

Самоликвидатор включает воспламенительный механизм; механизмы дальнего взведения и самоликвидации, размещенные во втулке 11.

Воспламенительный механизм: жало боковое 15; пружина; К-В № 1; чашечка, вставленная в расточку канала воспламенительного механизма и закерненная во втулке 11.

Механизм дальнего взведения: втулка предохранителя с запрессовкой трубочного пороха; стопор 10, перекрывающий центральный канал втулки ликвидатора.

Механизм самоликвидации: пиротехнические составы, запрессованные в вертикальные каналы и в кольцевую канавку на торце втулки ликвидатора. Один из каналов соединен с каналом воспламенительного механизма, а другой, в конце которого помещен усилитель, с детонаторным узлом.

Механизм замедления состоит из ввернутого во втулку ликвидатора замедлителя 13 с напрессованным предохранителем.

Детонаторный узел включает предохранительное устройство 25; втулку предохранительную; К-Д .

Предохранительное устройство: втулка предохранителя с размещенным в нем центробежным движком, перекрывающим ее центральное отверстие; скоба, лапки которой удерживают движок от перемещения.

Положение деталей взрывателя до выстрела:

–К-В 19 отделен от К-Д движком и стопором, перекрывающим центральное отверстие, а также предохранителем 14, напрессованным на замедлитель;

–ударник с жалом удерживается от перемещения вниз спиралью, раскрутке которой препятствует кольцо оседающее;

–К-В № 1 удерживается от накола на боковое жало пружиной.

40

Действие взрывателя при выстреле и на траектории: 1. В момент выстрела:

–под действием сил инерции от линейного ускорения оседающее кольцо, преодолевая сопротивление лапок предохранителя звездки, оседает в выточку фиксатора, освобождая спираль;

–одновременно оседает К-В № 1 и накалывается на боковое жало. При этом луч огня от К-В № 1 зажигает воспламенительную запрессовку через боковую соединительную фрезеровку на втулке ликвидатора и пороховой предохранитель.

2.При движении снаряда по каналу ствола:

–под действием центробежных сил начинается раскручивание спирали, заканчивающееся после вылета снаряда за дульный срез ствола на расстояние 3 м, после чего спираль уже не препятствует наколу К-В 19 жалом. Это характеризует взведение ударно–предо- хранительного механизма;

–так же под действием центробежных сил расходятся лапки скобы в предохранительном устройстве, освобождая движок, который отходит в крайнее положение, открывая центральное отверстие втулки предохранителя.

3.На траектории:

–полное взведение взрывателя происходит после выгорания порохового предохранителя и отхода стопора с открытием при этом центрального отверстия во втулке ликвидатора. Горение порохового предохранителя заканчивается на расстоянии 120 м от дульного среза автомата;

–шарики, находящиеся в наклонных отверстиях, под действием центробежных сил поднимаются по отверстиям вверх на величину зазора и при полёте снаряда находятся в контакте с наконечником.

4.При встрече снаряда с преградой на дистанции более 120 м при достаточной для срабатывания ударно–предохранительного механизма взрывателя энергии происходит следующее:

–наконечник от реакции преграды деформируется в зоне проточки корпуса и сообщает шарикам ударный импульс. Шарики, перемещаясь по отверстиям вниз, толкают жало на К-В 19, производя его накол;

–газы, образующиеся при срабатывании К-В 19, устремляются по центральному каналу втулки ликвидатора, пробивают предохранитель, проходят через отверстие в замедлителе и втулке пре-
