2. КЛАССИФИКАЦИЯ БОЕПРИПАСОВ КОРАБЕЛЬНОЙ АРТИЛЛЕРИИ

Корабли ВМФ представляют собой плавучие батареи и крепости. На каждом боевом корабле с артиллерийским вооружением находится большое количество боеприпасов, различных по конструкции, боевому предназначению, принципу действия у цели. В зависимости от создавшейся обстановки, типа цели могут применяться те или иные боеприпасы с одного или различных арткомплексов. Правильная эксплуатация боеприпасов и их хранение – дело исключительной ответственности и сложности.

Поскольку корабельная артиллерия в большинстве своём универсальна, то боевой комплект её артиллерийских установок должен обеспечивать поражение воздушных, морских, береговых целей. Для этого имеются различные виды боеприпасов.

2.1.Артиллерийский выстрел. Назначение, состав

иклассификация артвыстрелов

Под выстрелом в артиллерии понимается процесс выбрасывания снаряда из орудия силой расширяющихся пороховых газов. Комплект элементов, обеспечивающий выстреливание и необходимое действие снаряда у цели, называется артиллерийским вы-

стрелом (боеприпасом).

Вобщем случае артиллерийский выстрел включает следующие элементы:

– средства воспламенения (капсюль, капсюльная втулка, запальная трубка);

– заряд;

– снаряд с ВВ и соответствующим взрывателем или трубкой;

– гильзу.

Всостав выстрела, как отдельные его элементы, могут включаться пламегаситель и размеднитель.

Артиллерийские выстрелы подразделяются по назначению; по конструктивному исполнению или способу заряжания; по типу снаряда.

По назначению:

1) боевые, предназначеные для решения боевых задач согласно основному назначению артустановки. К ним относятся выстрелы со снарядами, предназначенными для разрушения целей, поражения их осколками, фугасным действием (бронебойные, фугасные, зенитные и другие);

15

2)практические, предназначенные для использования во время практических артиллерийских стрельб. Для предохранения мишеней от разрушения, а каналов артиллерийских стволов от преждевременного износа практические выстрелы могут комплектоваться снарядами с уменьшенным количеством ВВ или без него

изарядами с уменьшенной массой пороха;

3)специальные, предназначеные для стрельбы специальными снарядами: осветительными, противорадиолокационными, зажигательными и т.п.;

4)холостые, отличаются от всех прочих отсутствием в их комплекте снаряда. Изготавливаются из специальных порохов и предназначаются только для использования в соответствии с их назначением. Так, салютные предназначаются только для производства салютов, разрядные – для удаления распатронировавшегося патрона из канала ствола выстрелом, вспомогательные – для удаления смазки и прогрева ствола;

5)учебные – это специально изготовленные макеты или охолощенные боевые, специальные или практические выстрелы. Используются для обучения личного состава на занятиях и тренировках должны храниться отдельно от боевых, практических и специальных выстрелов.

По конструктивному исполнению или способу заряжа-

ния (рис. 2.1):

1) выстрелы картузного заряжания, в которых снаряд, боевой заряд в картузе (матерчатой укупорке) и средство воспламенения

а) б) в)

Рис. 2.1. Боеприпасы корабельной артиллерии: а – унитарного заряжания, б – раздельно-гиль- зового заряжания, в – картузного заряжания

16

отделены друг от друга. Таким образом, заряжание орудий производится в три приема. Применяются в артустановках крупного и среднего калибров (130 мм и выше) из-за громоздкости и большого веса боеприпасов;

2)выстрелы раздельно-гильзового заряжания, в которых снаряд со взрывателем отделены от боевого заряда и средств воспламенения, которые, в свою очередь, соединены вместе с помощью гильзы. Подача такого выстрела производится в два приема: сначала подается снаряд со взрывателем, а затем гильза с зарядом и средством воспламенения. Применяются в артустановках калибром 100…130 мм. Применение раздельно-гильзового заряжания вызвано тем, что для орудий указанных калибров патрон был бы слишком тяжелым и большим по габаритам, а следовательно, неудобным в обращении и при заряжании орудия;

3)выстрелы патронного заряжания, в которых все элементы выстрела соединены в одно целое – унитарный патрон, и заряжание орудия производится в один прием. Применяются в орудиях калибром 100 мм и меньше. Обеспечивают наибольшую скорострельность автоматических артустановок. (Первым предложил использовать унитарный патрон выдающийся русский изобретатель В.С. Барановский в середине ХIХ в.).

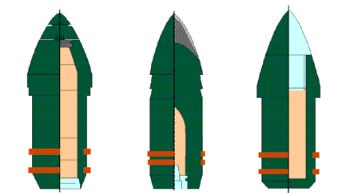

По типу снарядов артвыстрелы подразделяются на бронебойные, полубронебойные, осколочно-фугасные, осветительные и другие снаряды (рис. 2.2).

Рис. 2.2. Типы снарядов

17

На рис. 2.3 и 2.4 показаны снаряды для АУ АК–630.

5

Рис. 2.3. ОФЗ-снаряд для АУ АК–630: 1 – снаряд со взрывателем; 2 – заряд; 3 – гильза; 4 – кольцо; 5 – экв-30 м; 6 – размеднитель; 7 – корпус; 8 – ведущий поясок; 9 – шашка верхняя; 10 – шашка средняя; 11 – шашка нижняя; 12 – взрыватель; 13 – дно; 14 – кольцо герметизирующее; 15 – прокладки

9

1

10

8

2 6

3

7

4

5

Рис. 2.4. ОТ-снаряд для АУ АК–630: 1 – снаряд; 2 – заряд; 3 – гильза; 4 – экв-30 м; 5 – кольцо; 6 – корпус; 7 – ведущий поясок; 8 –шашка ВВ; 9 – взрыватель; 10 – трассер
