2.4 Вертикальная планировка аллей, дорожек и площадок.

Проектом вертикальной планировки устанавливается высотное положение сети дорожек и площадок, решается их сопряжение в высотном отношении с прилегающими улицами.

Исходными данными для проектирования являются проектные отметки, установленные схемой вертикальной планировки.

2.4.1 Проектирование вертикальной планировки дорожно-тропиночной сети. Важное значение при проектировании имеет категория дорожки, от которой зависит ее конструктивные особенности. Главные дороги (аллеи) и второстепенные выполнены односкатными. Вдоль дорог со строны сквера имеется зеленая полоса и тротуар. Дополнительные дорожки спроектированы односкатными.

Дорожки окаймляются бортовым камнем. Покрытие дорожек устраивается на углублении 10 см. В целях снижения объемов земляных работ поверхность дорожки сопрягается с прилегающей территорией пологими откосами. Продольные и поперечные уклоны садово-парковых дорожек не выходят за пределы значений уклонов.

В сквере главные аллеи имеют двускатный параболический профиль, представлен в приложении В. Дорожки окаймляются 5-сантиметровым бортовым камнем.

В начале работы над проектом разрабатывается конструктивный поперечный профиль дорожки, по которому определяются высотные отметки всех элементов относительно оси. На рис. 7 приведена схема поперечного профиля с параболической поверхностью.

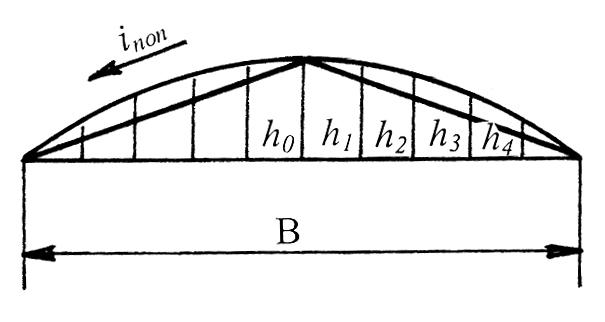

Рисунок 1.2 Двускатный параболический профиль садово-парковой дорожки

Высоты h₁–h₄ определяются по уравнению параболы:

h = h₀(1 – 4x²/B²),

где В – ширина дороги, м; х – значения ширины дороги (В/10, 2В/10, 3В/10, 4В/10). h₀ определяется исходя из ширины дорожки и ее среднего поперечного уклона:

h₀ = iB/2.

За средний поперечный уклон поверхности дорожки принимается уклон прямой, соединяющей ось дорожки с краями.

Значения h₁–h₄ могут быть определены также по следующим зависимостям: h₁=0,96h₀; h₂=0,84h₀; h₃=0,64h₀; h₄=0,36h₀.

h₀ = 5 × 0,02 / 2 = 0,05 м.

Таким образом, h₁ = 0,96 × 0,03 = 0,048 м;

h₂ = 0,84 × 0,03 = 0,042 м;

h₃ = 0,64 × 0,03 = 0,032 м;

h₄ = 0,36 × 0,03 = 0,018 м.

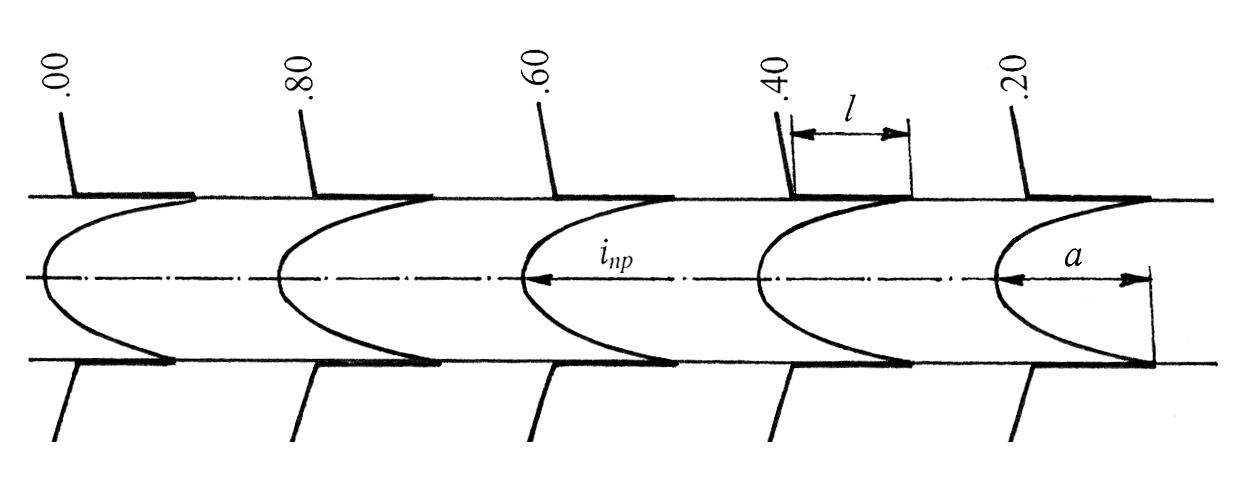

Рисунок 1.3 Схема вертикальной планировки садово-парковой дорожки с параболическим поперечным профилем

При примыкании садово-парковых дорожек к площадкам, их поперечный профиль преобразуется из двускатного в односкатный.

2.4.2 Проектирование вертикальной планировки площадок. Вертикальная планировка площадок различного назначения должна обеспечивать сток воды с поверхности и удобство посетителям. Поэтому площадки проектируются с уклонами, значения которых находятся в пределах допустимых [1].

В нашем случае была запроектирована площадка с односкатным уклоном, так как она небольших размеров.

Уклон поверхности площадки направляется по уклону участка, на котором она проектируется, так как при наклоне в противоположную сторону образуется бессточный участок на границе площадки, к которой направлен уклон прилегающей территории, а также предусмотрен отвод воды по примыкающим к ней дорожкам и на газон.

Вертикальная планировка площадки.

Принимаем высоты точек Н₁= 101,0,H₂=100,75, аH₃=100,75;H₄=101,0. Отсюда уклон площадки равен:

i =(101,0- 100,75)/25=0,01;

i= (101,0- 100,75)/255=0,01,

что не превышает максимально допустимый уклон на площадках. Горизонтали проходят через каждые 10 м.
