2.4 Вертикальная планировка аллей, дорожек и площадок.

Проектом вертикальной планировки устанавливается высотное положение сети дорожек и площадок, решается их сопряжение в высотном отношении с прилегающими улицами.

Исходными данными для проектирования являются проектные отметки, установленные схемой вертикальной планировки.

2.4.1 Проектирование вертикальной планировки дорожно-тропиночной сети. Важное значение при проектировании имеет категория дорожки, от которой зависит ее конструктивные особенности. Главные дороги (аллеи) и второстепенные выполнены двускатными. Вдоль дорог со стороны сквера имеется тротуар.

Дорожки окаймляются 5-сантиметровым бортовым камнем. Продольные и поперечные уклоны садово-парковых дорожек не выходят за пределы значений уклонов.

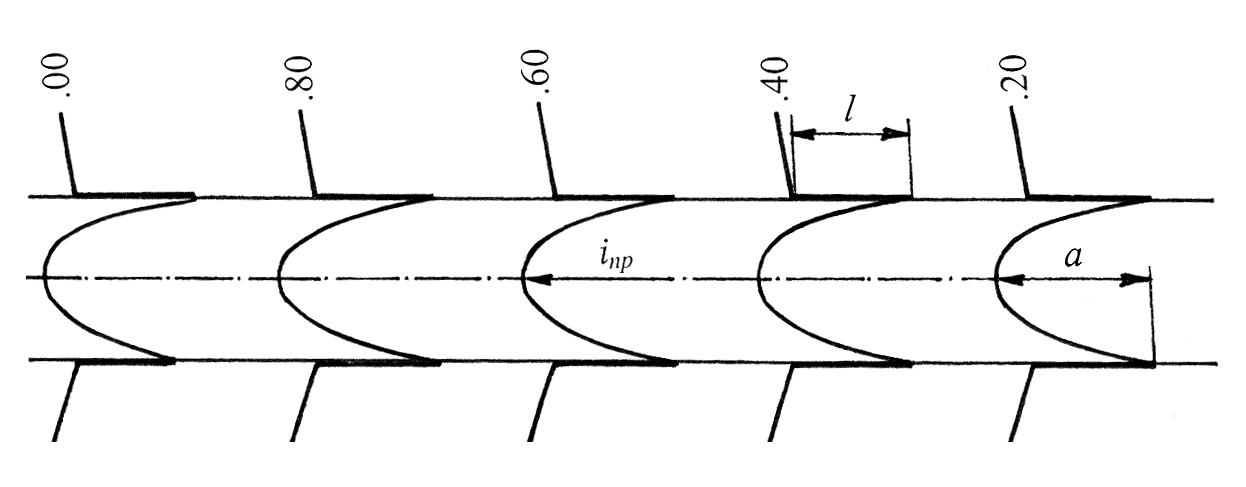

Рисунок 1.3 Схема вертикальной планировки садово-парковой дорожки с параболическим поперечным профилем

При примыкании садово-парковых дорожек к площадкам, их поперечный профиль преобразуется из двускатного в односкатный.

2.4.2 Определение положения горизонталей на тротуарах, примыкающих к главным и второстепенным улицам.

Расчет смещения горизонталей на тротуаре относительно южной улицы:

Продольный уклон на южной улице i_пр = 0,0044.

Н = 99,5 м.

l= 0,15 / 0,0044 = 34,09 м (6,8 см).

Поперечный уклон на южном тротуаре i΄_п = 0,015.

H_Т = 99,5 + 0,015*3 = 99,55.

а=3*0,015/2*0,0044= 5,1 м (1,02 см).

Расчет смещения горизонталей на тротуаре относительно западной улицы:

Продольный уклон на западной улице i_пр = 0,0074.

Н = 100,7 м.

l= 0,15 / 0,0074 = 20,27 м (4,05 см).

Поперечный уклон на западном тротуаре i΄_п = 0,015.

H_Т = 100,7 + 0,015*3 = 100,75 м.

а=3*0,015/2*0,0074= 3,04 м (0,6 см).

Расчет смещения горизонталей на тротуаре относительно восточной улицы:

Продольный уклон на восточной улице i_пр = 0,0063.

Н = 100,2 м.

l= 0,15 / 0,0063 = 23,8 м (4,7 см)

Поперечный уклон на восточном тротуаре i΄_п = 0,015.

H_Т = 100,2 + 0,015*3 = 100,25 м.

а=3*0,015/2*0,0063= 3,6 м (0,7 см).

2.4.3 Проектирование горизонталей на дорожках сквера

Расчет горизонталей на северо-западной дорожке:

Продольный уклон i_пр= (101,1 - 100,36) / 48,5 = 0,0153.

На гребне: Н_г= 100,4 м.

В лотке: Н_л= 100,4 – 0,015*5/2 = 100,36 м.

Расчет расстояний до горизонтали 210,2 м.

На гребне: L_г= 0,1 / 0,0153 = 6,6 м (1,3 см).

В лотке: L_л= (100,4-100,36)/0,0153 = 2,6 м (0,5 см).

Расчет горизонталей на юго-западной дорожке:

Продольный уклон i_пр= (100,85 - 100,04) / 65,5 = 0,0123.

На гребне: Н_г= 100,1 м.

В лотке: Н_л= 100,1 – 0,015*5/2 = 100,06 м.

Расчет расстояний до горизонтали 100,1 м.

На гребне: L_г= 0,1 / 0,0123 = 8,1 м (1,6 см).

В лотке: L_л= (100,1-100,06)/0,0123 = 3,3 м (0,7 см).

Расчет горизонталей на юго-восточной дорожке:

Продольный уклон i_пр= (100,85 - 100,61) / 60 = 0,004.

На гребне: Н_г= 209,1 м.

В лотке: Н_л= 100,8 – 0,015*5/2 =100,76 м.

Расчет расстояний до горизонтали 100,8 м.

На гребне: L_г= 0,1 / 0,004 = 25 м (5 см).

В лотке: L_л= (100,8-100,76)/0,004 = 10 м (2 см).

2.4.2 Проектирование вертикальной планировки площадок. Вертикальная планировка площадок различного назначения должна обеспечивать сток воды с поверхности и удобство посетителям. Поэтому площадки проектируются с уклонами, значения которых находятся в пределах допустимых [1].

В нашем случае была запроектирована площадка с односкатным уклоном, так как она небольших размеров.

Уклон поверхности площадки направляется по уклону участка, на котором она проектируется, так как при наклоне в противоположную сторону образуется бессточный участок на границе площадки, к которой направлен уклон прилегающей территории, а также предусмотрен отвод воды по примыкающим к ней дорожкам и на газон.

Вертикальная планировка площадки.

Принимаем высоты точек Н₁=H₂=100,85,H₃=101,1, а H₄= 100,98. Отсюда уклон площадки равен:

i =(101,1- 100,98)/12,5=0,01;

i= (100,98- 100,85)/12,5=0,0104,

что не превышает максимально допустимый уклон на площадках. Горизонтали проходят через каждые 10 м.
