9.2. Оформление графической части курсовой работы
Общие требования.Чертежи выполняются карандашом или с применением печатающих и графических устройств вывода ЭВМ. Наибольшее применение получили программные продукты: Компас,AutoCad,Corel.
Для графических работ необходимо использовать бумагу стандартного формата в соответствии с ГОСТ 2.301-68.
Чертежи курсовой работы выполняются на графических листах формата А1 (594×841 мм).
Масштабы изображений на чертежах должны выбираться из следующего ряда:
Масштабы уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.
Масштабы увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.
Система обозначений чертежей.На чертежах используется система обозначений по ЕСКД. В графе (2) в курсовой работе используется следующее обозначение документа (рис. 8):
РК.ТТ-ХХХ.YYY.00.00.000 СБ – сборочный чертёж (общий вид).
РК.ТТ-ХХХ.YYY.01.00.000 СБ – сборочный чертёж узла, входящего в общий вид.
ХХХ – номер группы;
YYY– три последних цифры номера зачётной книжки студента;
00.00.000– обозначение;
01 – порядковый номер узла по спецификации общего вида.

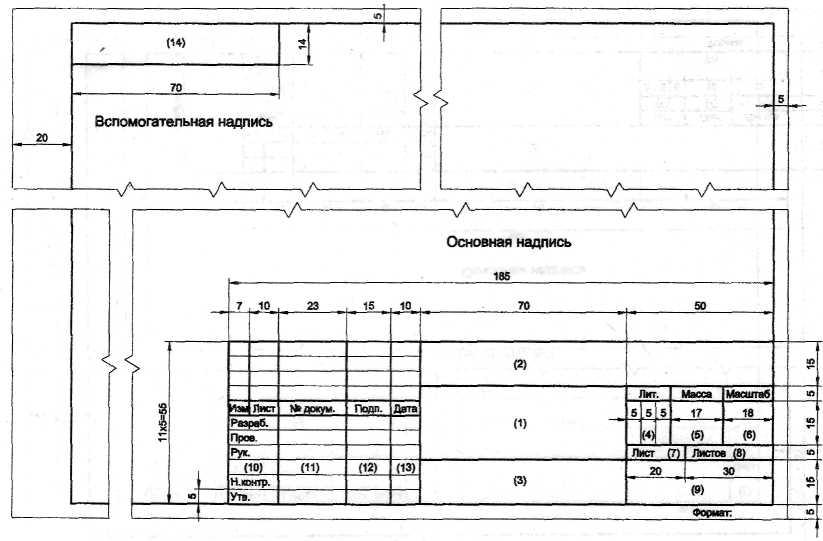

Основная надпись.На чертежах используется основная надпись согласно ГОСТ 2.104-68 – Основные надписи
В графах основной надписи (номера граф на форме показаны в скобках) указывают:
а) в графе 1 – наименование изделия (в соответствии с требованиями ГОСТ 2.109), а также наименование документа, если этому документу присвоен шифр. Допускается для сборочного чертежа наименование документа не указывать;
б) в графе 2 – обозначение документа;
в) в графе 3 – обозначение материала детали (графы заполняют только на чертежах деталей);
г) в графе 4 – литеру У;
д) в графе 5 – массу изделия по ГОСТ 2.109;
е) в графе 6 – масштаб (проставляется в соответствии с ГОСТ 2.302 и ГОСТ 2.109);
ж) в графе 7 – порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);
и) в графе 8 – общее количество листов документа (графу заполняют только на первом листе);
к) в графе 9 – название вуза (ВНУ им. В. Даля), кафедры (ТТ) и шифр студенческой группы (ТТ-……);
л) в графе 10 – характер работы, выполняемой лицом, подписывающим документ, в соответствии с формами 1 и 2;
м) в графе 11 – фамилии лиц, подписывающих документ;
н) в графе 12 – подписи лиц, фамилии которых указаны в графе 11;
п) в графе 13 – дату подписания документа;
р) в графе 14 – обозначение документа, повернутое на 180 градусов для формата А4 и для форматов, которые больше А4, при расположении основной надписи вдоль длинной стороны листа, и на 90 градусов – для форматов, превышающих А4, при расположении основной надписи вдоль короткой стороны листа.
Чертежи должны выполняться в строгом соответствии требованиям единой системы конструкторской документации ЕСКД.

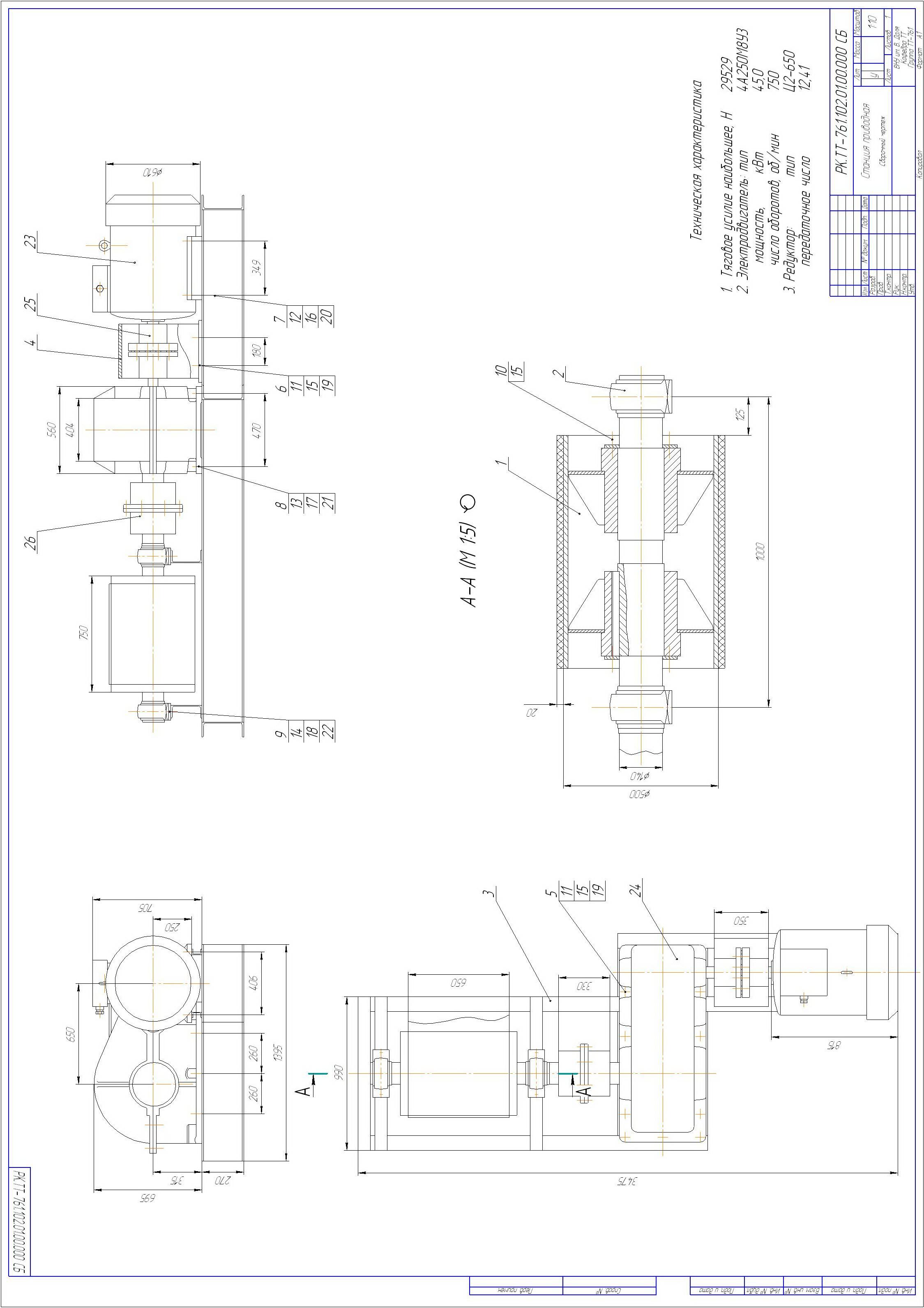

Примеры выполнения чертежей курсовой работы представлены на рис. 9 и рис. 10.
