Интерфейс bpWin

BPWin имеет достаточно простой и интуитивно понятный интерфейс пользователя, дающий возможность аналитику создавать сложные модели при минимальных усилиях. Рассмотримособенности интерфейса BPWinверсии 4.0.

В BPWin возможно построение смешанных моделей, т.е. модель может содержать одновременно как диаграммы IDEF0, так и IDEF3 и DFD. Состав палитры инструментов в окне BPWin изменяется автоматически тогда, когда происходит переключение с одной нотации на другую.

Рабочее окно программы BPWin (рис. 3.2.) содержит главное меню программы, основную панель инструментов, палитру инструментов (рис. 3.3.), навигатор модели (Model Explorer) и область построения диаграммы.

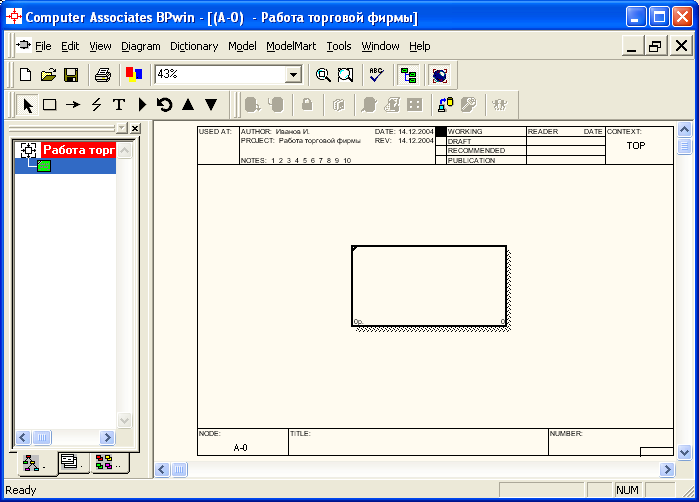

Рис. 3.2 - Интегрированная среда разработки модели BPWin 4.1

Панель инструментов для любой методологии содержит основные элементы управления, представленные в таблице 3.1. В таблице также приведены соответствующие пункты меню, которые позволяют выполнить эти операции. Для построения диаграмм в нотации IDEF0 используются элементы управления палитры инструментов, представленные на рис. 3.3.

Табл. 3.1 - Описание элементов управления основной панели инструментов BPWin

Элемент управления		Описание	Соответствующий пункт меню
		Создание новой модели	File/New
		Открытие модели	File/Open
		Сохранение модели	File/Save
		Печать модели	File/Print
		Создание отчёта	Tools/Report Bulder
		Выбор масштаба	View/Zoom
		Масштабирование	View/Zoom
		Проверка правописания	Tools/Spelling
		Включение и выключение навигатора модели Model Explorer	View/Model Explorer
		Включение и выключение дополнительной панели инструментов работы с ModelMart	ModelMart
	- редактирование объектов - добавление работы на диаграмму - проведение новой связи - связь стрелки с подписью - добавление текстового блока - открытие окна редактора диаграмм - переход между стандартной диаграммой и деревом узлов - переход на родительскую диаграмму -декомозиция диаграмм

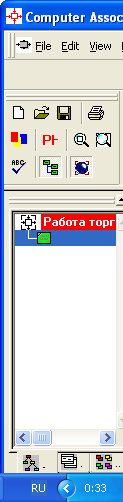

Рис. 3.3. - Палитра инструментов нотации IDEF0

Установка цвета и шрифта объектов

Цвет и шрифт (в том числе размер и стиль) объектов можно установить с помощью команд контекстного меню Font Editor и Color Editor. Кроме того, BPWin позволяет установить шрифт по умолчанию для объектов определенного типа на диаграммах и в отчетах. Для этого следует выбрать в меню Tools команду Default Fonts, после чего появляется каскадное меню, каждый пункт которого служит для установки шрифта для определенного типа объектов:

Context Activity	- работа на контекстной диаграмме;
Context Arrow	- стрелки на контекстной диаграмме;
Decomposition Activity	- работы на диаграмме декомпозиции;
Decomposition Arrow	- стрелки на диаграмме декомпозиции;
NodeTree Text	- текст на диаграмме дерева узлов;
Frame User Text	- текст, вносимый пользователем в каркасе диаграмм;
Frame System Text;	- системный текст в каркасе диаграмм;
Text Blocks	- текстовые блоки;
Parent Diagram Text	- текст родительской диаграммы;
Parent Diagram Title Text	- текст заголовка родительской диаграммы;
Report Text	- текст отчетов.
