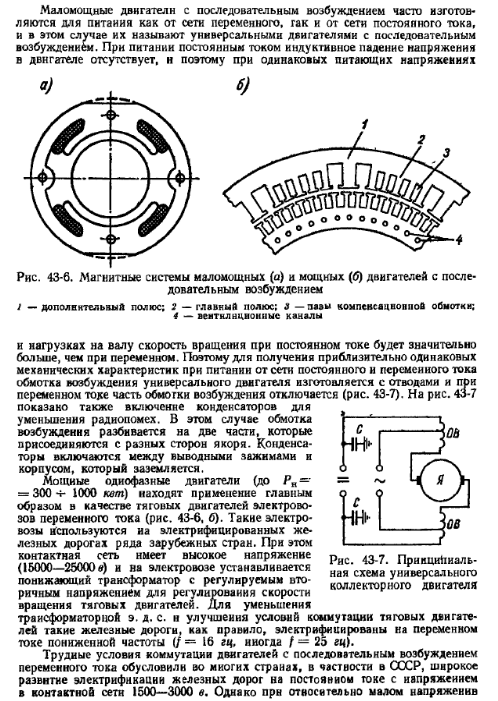

Трехфазные коллекторные двигатели

Трехфазный коллекторный двигатель с параллельным возбуждением с двойным комплектом щеток (двигатель Шраге).Трехфазный коллекторный двигатель по принципу действия представляет собой асинхронный двигатель, во вторичную цепь которого для регулирования скорости вращения' с помощью коллектора вводится добавочная э. д. с. Eд частоты скольжения.

Коллектор при этом служит для преобразования частоты сети в частоту скольжения f2 = sf1 В трехфазном коллекторном двигателе с параллельным возбуждением устройство для получения э. д. с. . Ед соединено параллельно (электрически или электромагнитно) с первичной цепью двигателя, а механические характеристики этого двигателя подобны характеристикам двигателя постоянного тока с параллельным возбуждением.

Наиболее широкое распространение имеет трехфазный двигатель с параллельным возбуждением с двойным комплектом щеток. В этом двигателе (рис. 42-1) трехфазная первичная обмотка 1 расположена на роторе и питается от сети (зажимы A1 , В1, С1) через контактные кольца, а фазы вторичной обмотки 2 расположены на статоре. Источником добавочной э. д. с. Ед является добавочная обмотка ротора, которая расположена в общих пазах с первичной обмоткой 1, по своему устройству аналогична якорной обмотке машины постоянного тока и соединена с коллектором К (на рис. 42-1 эта обмотка не показана).

С помощью щеток a1—а2,в1—в2и c1—с2 добавочная обмотка соединяется со вторичной обмоткой 2. Намагничивающий ток первичной обмотки 1 создает магнитный поток Ф, который вращается относительно ротора со скоростью n1=f1\p и индуктирует в первичной и добавочной обмотках э. д. с. частоты f1, а во вторичной обмотке—э. д. с. Частоты f2=f1*s. Величина вводимой во вторичную цепь добавочной э. д. с. . пропорциональна длине дуги коллектора между щетками данной фазы

(например, Ы — Ь2). Вторичный ток / 2 протекает по вторичной обмотке 2 с часто-

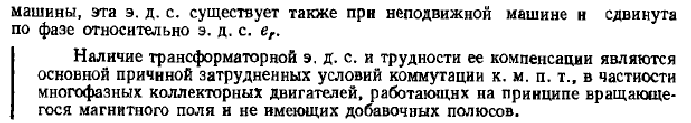

той f1 и по добавочной обмотке ротора с частотой f1. Преобразование частоты тока f1 в частоту f2 производится коллектором. Для регулирования величины э. д. с. и изменения ее направления щетки

a1, b1, с1присоединяются к одной, а а2, Ь2, с2 — к другой подвижной щеточной

траверсе.
