условий работы из никель-молибденовой стали 20Н2М, нормализованные;-) для тяжелых условий работы из стали марки 40, нормализованные, с последующим поверхностным упрочнением тела штанги по всей длине ТВЧ и из стали 30ХМА, нормализованные с последующим высоким отпуском и упрочнением тела штанги по всей длине ТВЧ; -) для особо тяжелых условий работы из стали 15НЗМА нормализованные с

последующим поверхностным упрочнением тела штанги ТВЧ. Кроме того, используется сталь 15Х2ГМФ.

Методы повышения:1)подбор материалов;2)применение термообработки,так как свойства легирующих эл-ов проятляются только при термообработке;3)дробеструйная обработка;4)применение защитных покрытий;5)правильный подбор штанговых колонн для заданных условий.

53.Основы расчета штанговых колонн ШСНУ.

ср Ж * g * L(0.5DПЛ 2 / dШ2 1) Ш * g * L

a a0 * g * L * DПЛ 2 / 2dШ2 mШ gL 2 S / 2g

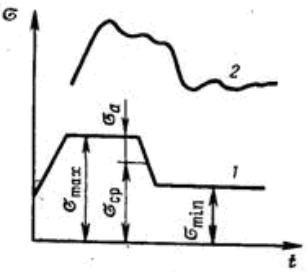

1 – напряжение, 2 – усилие

54.Насосные штанги, назначение и конструкция штанговых колонн.

Насосные штанги, соединенные в штанговую колонну, передают возвратнопоступательное движение от ТПШ к плунжеру насоса.

Штанга представляет собой стальной стержень круглого сечения с высаженными концами. На концах штанги имеется участок квадратного сечения для захвата под ключ при свинчивании-развинчивании, и выполнена накаткой резьба. Штанги соединяются между собой муфтами. Предусматривается изготовление штанг номинальной длиной 8000 мм. Для подбора необходимой длины подвески колонны изготавливаются также укороченные штанги длиной 1000, 1200, 1500, 2000 и 3000 мм. Для соединения штанг одинаковых размеров выпускают соединительные муфты, а разных – переводные.

55.Установки штанговых винтовых насосов УШВН с поверхностным приводом, преимущества и недостатки, области применения.

Еще одним видом штанговых насосных установок для добычи нефти являются винтовые штанговые насосные установки (ВШНУ) с поверхностным приводом.

Причиной достаточно широкого применения ВШНУ служат их технико-экономические преимущества по сравнению с другими механизированными способами добычи нефти.

По сравнению с СШНУ:-) простота конструкции и малая масса привода;

-)отсутствие необходимости в возведении фундаментов под привод установки;

-)простота транспортировки, монтажа и обслуживания;

-)широкий диапазон физико-химических свойств откачиваемых пластовых жидкостей (возможность откачки жидкостей высокой вязкости и повышенного газосодержания);

-) уравновешенность привода, постоянство нагрузок, действующих на штанги, равномерность потока жидкости, снижение энергозатрат и мощности приводного двигателя;

-) отсутствие клапанов в скважинном насосе;

По сравнению с УЭВН:

-) простота конструкции насоса (отсутствуют шарнирные соединения, пусковые муфты, радиальные и осевые подшипники);

-) наземное расположение приводного электродвигателя, что приводит к снижению его стоимости и к отсутствию дорогостоящих гидрозащиты и длинного бронированного кабеля.

Область применения:

Вертикальные скважины или скважины с малыми темпами набора кривизны с пластовыми жидкостями высокой вязкости, с повышенным содержанием газа (до 50%) и механических примесей (400 г/л). Чаще всего ВШНУ применяются для дебитов от 3 до 50-100 м3/сутки (иногда и до 200) с напором до 1000-1500 м. основной недостаток – ограничение по температуре (до 100-110 С) из-за эластомера обоймы.

Рис. 2.1. Установка винтового штангового насоса.

1 – приводная головка; 2 – тройник-отвод; 3 – превентор; 4 – трубная головка; 5 – полированный шток; 6 – штанга; 7 – центратор; 8 – винт; 9 – обойма; 10 – палец; 11 – электродвигатель.

Наземное оборудование ВШНУ устанавливается на трубной головке скважины и предназначено для преобразования энергии приводного двигателя в механическую энергию вращающейся колонны штанг.

Наземное оборудование состоит из:

-тройника для отвода пластовой жидкости;

-приводной головки;

-рамы для крепления приводного двигателя;

-трансмиссии;

-приводного двигателя с устройством управления;

-устройства для зажима (подвески) полированного штока.
