17)Расчет основных размеров адсорбера (десорбера)

Диаметр адсорбера D обычно составляет 2 — 3 м, а высота Н не превышает 12 м. Высота слоя адсорбента лимитируется прочностью гранул и сопротивлением слоя адсорбента. Скорость газа в свободном сечении аппарата составляет около 0,1 —0,2 м/с.

1)Общая масса компонентов, поглощенных в единицу времени (произ­водительность), составит

2)Масса адсорбента, необходимая для осуществления процесса, равна3) объем адсорбента

где р_А — насыпная плотность адсорбента, кг/м³.

Высота слоя адсорбента где N, — число, параллельных потоков, обеспечивающих заданную произ­водительность G.

18)Сущность процесса экстракции

Экстракцией называется процесс избирательного извлече­ния компонентов жидкой (или твердой) фазы при ее обработке раствори­телем, который хорошо растворяет извлекаемые компоненты и ограни­ченно или практически не растворяет другие компоненты исходного сы­рья..

В нефтепереработке процесс экстракции применяется при очистке смазочных масел, дизельных топлив, деасфальтизации тяжелых нефтяных остатков. Растворители фенол, фурфурол, диэтиленгликоль, вода, жидкий пропан, бензол.

Раствор, состоящий из растворите­ля и извлеченных компонентов, называется экстрактным, а раствор, включающий неизвлеченные компоненты и растворитель, называется paфинатным.

для проведения экстракции температура процесса должна быть ниже температуры образования однородного рас­твора.

При выборе растворителя учитывают его избирательность и растворя­ющую способность, которые для каждого растворителя не являются посто­янными и зависят как от технологических условий процесса, так и от хи­мического состава сырья.

оказывает влияние соотношение растворителя и исходного сырья. В случае небольшого количества растворителя он при соответствующей температуре полностью растворяется в исходной смеси, образуя гомогенный раствор. При большом количестве растворителя ис­ходная смесь полностью растворяется в растворителе, образуя также одну фазу.

19)Основные св-ва треугольной диаграммы.

Если принять высоту треугольника h за единицу или за 100 единиц, то длины отрезков а, Ь и 1 будут выражать состав смеси в долях единицы или в процентах.

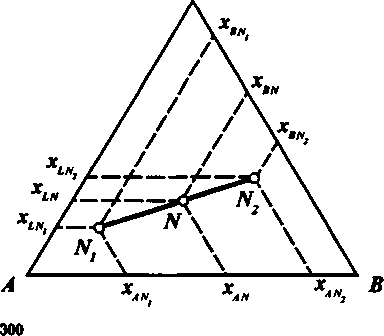

1)свойство. Если из двух систем, характеризуемых точками N, и N₂, путем смешения получают новую систему, характеризуемую точ­кой N, то точки всех трех систем лежат на одной прямой, которая точкой N делится на части, обратно пропорциональные количествам компонентов в исходных системах.

2) Если при попарном смешении нескольких систем получается одна и та же система, характеризуемая точкой N, то на треугольной диаграмме прямые, соединяющие точки попарно смеши­ваемых систем, пересекутся в точке N.

3) Если разность количеств любых двух систем есть величина постоянная, то на треугольной диаграмме прямые, прохо­дящие через соответствующие пары точек, характеризующие исходные системы, пересекутся в одной точке М.

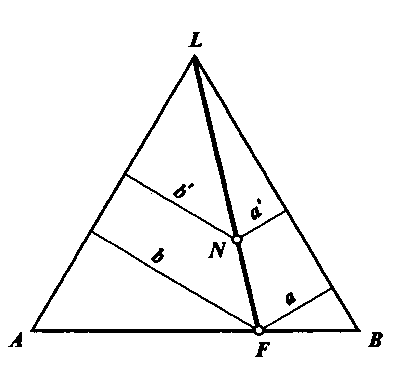

4) Любая точка, лежащая на линии LF, ха­рактеризуется постоянством соотношений компонентов А и В. Другими словами, все растворы исходной смеси F, состоящей из ком­понентов А и В, и компонента I, определяются точками, лежащими на прямой LF.
