46)Барботажное перемешивание

Этот способ перемешивания применяют для маловязких жидкостей. В качестве перемешивающего агента используются воздух, водяной пар и другие газы.

1 — барботер; 2 — корпус; 3 — рубашка охлаждения; 4 — секционирующие перегородки; 5 — циркуляционная труба. Потоки: I — исходная жидкость; II — отходящая жидкость; III — отходящий газ; IV — газ

При более высоких скоростях газа значительно возрастает газосодержание в смеси, что при заданном ко­личестве обрабатываемой жидкости приводит к неоправданному увеличе­нию общего объема аппарата. Кроме того, при высоких скоростях газа возникают его крупномасштабные пульсации, приводящие к возникнове­нию пульсаций

44)Разделение газовых дисперсных систем

Основные способы удаления частиц из газового потока:

а — осаждение под действием силы тяжести; б — осаждение под действием инерционных сил; в - осаждение под действием центробежной силы; г — осаждение под действием электрического поля; д — фильтрование; е — мокрая очистка;

Центробежные газосепараторы

Газожидкостный поток через штуцер поступает в аппарат на отбойную пластину, где происходит частичное от­деление от него крупных капель жидкости. Далее поток, получив тангенци­альное отклонение, закручивается вокруг оси аппарата. Крупные капли жидкости под воздействием центробежной силы осаждаются на стенках корпуса сепаратора 1 и стекают в сборник жидкости. Попадая в центро­бежные прямоточные элементы 6, газовый поток очищается от капельной жидкости и через штуцер выводится из аппарата.

а — с регулируемым завихрителем; б — с центробежными прямоточными элементами; 1 — корпус; 2 — сетчатый отбойник; 3 — труба для отвода очищенного газа; 4 — диафрагма; 5 — регулируемый завихритель; б — центробежные элементы; 7 — труба для отвода жидкости; 8 — успокоительная решетка. Потоки: / — исходный газ; II — очищенный газ; III — жидкость

мокрая очистка-скрубер

47)Гидравлические способы перемешивания

При гидравлическом способе перемешивания применяют статические и циркуляционные смесители.

1)Статические смесители.

Высокая эффективность смешения, низкие капитальные и эксплуатационные затраты, малое потребление энергии, небольшие разме­ры, отсутствие движущихся деталей — все это выгодно отличает статичес­кие смесители от других способов перемешивания.

Смеситель состоит из корпуса (рис. XVII-7, а), внутри которого установлено перемешивающее устройство (рис. XVII-7, б), представляющее собой нескольких повторяющихся модулей, повернутых друг относительно друга на угол 90°.

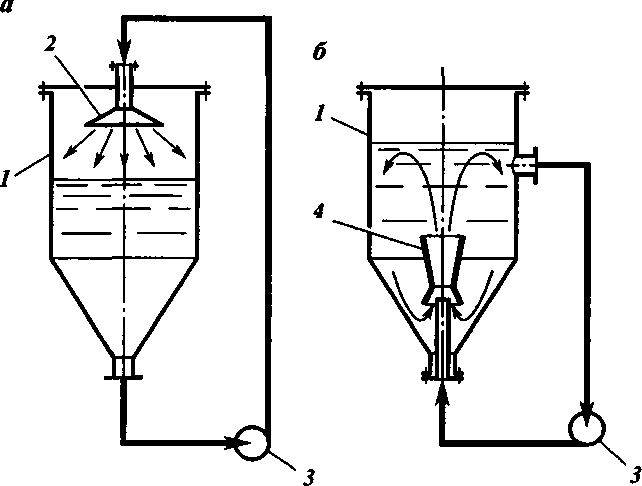

Статический смеситель Смесители циркуляц. типа.(4-инжектор.)

48)Гидродинамика слоя зернистых материалов

В химической технологии широко распространены процес­сы, использующие слой зернистого твердого материала, через который движется поток газа, пара или капельной жидкости. При этом в качестве зернистого материала используются катализаторы, адсорбенты, теплоноси­тели, фильтрующий материал и др.

Частицы зернистого материала могут иметь различную форму (сфера, цилиндры, таблетки, зерна произвольной формы), а слой может быть мо­нодисперсным (состоять из частиц одинакового размера) или полидисперс­ным (состоять из частиц различных размеров).

а — плотный слой; б псевдоожиженный слой; в —пневмотранспорт частиц.

Плотный слой — частицы находятся в тесном соприкосновении одна с другой, расстояние между ними и объем слоя остаются неизменными при изменении скорости потока газовой или жидкой фазы, проходящего через слой. Плотный слой может быть неподвижным или компактно пере­мещающимся.

Взвешенный, псевдоожиженный или «кипящий» слой — частицы в результате воздействия движущейся через слой газовой или жидкой фазы находятся в хаотическом движении в пределах слоя, напоминая кипящую жидкость. Расстояние между частицами и объем слоя изменяются в зависи­мости от скорости потока, проходящего через слой.

Режим транспорта частиц — частицы зернистого материала пере­мещаются в направлении движения восходящего потока жидкости или газа.
