34)Производительность отстойников

Время нахождения жидкости в отстой­нике

Продолжительность осаждения частицы на дно

Объемный расход жидкости V=bhU ширина,высота,скорость.

АППАРАТУРА ДЛЯ ОТСТАИВАНИЯ

Аппараты для отстаивания дисперсной фазы (нефтеловуш­ки, продуктоловушки, песколовки, отстойники, нефтеотделители, газосе­параторы, пруды-отстойники.

Нефтеловушки

1 — корпус; 2 — перфорированная перегородка; 3 — привод скребкового транспортера; 4 — скребковый транспортер; 5 — нефтесборная труба; 6 — перегородка; 7 — приямок ; 8 — гидроэлеватор; 9 - задвижки с электроприводом. Потоки: / — сточная вода; II — очищенная вода; III — вода в гидроэлеватор; /V — шлам.

Отстойники. В горизонтальном отстойнике для эмульсий, схема кото­рого представлена на рис. ХП-6, обе жидкости после разделения могут быть выведены из аппарата, поэтому отстойник работает непрерывно.

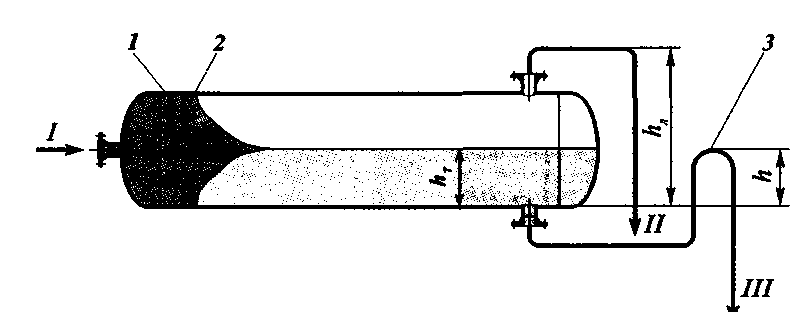

1 — корпус; 2 — перфориро­ванная перегородка; 3 — гид­равлический затвор. Потоки:I— эмульсия; II — легкая жидкость; III — тяжелая жидкость.

35)Виды фильтрующих перегородок и осадков

Фильтрованием называется процесс разделения суспензий и аэрозолей с использованием пористых перегородок, на поверхности которых задерживаются взвешенные в жидкости или газе твердые части­цы, образующие на перегородке слой осадка. Жидкость, отделенная от осадка, называется фильтратом.

Движение жидкости через по­ристые перегородки и слой осадка создают за счет разности давления в аппарате, являющейся движущей силой процесса

виды перего­родок:

насыпные, (гравий, песок и др.)набивные (вата хлопчато­бумажная

керамические, состоящие из плоских пористых кислотоупорных пли­ток, применяющиеся для фильтрования кислых сред;

тканевые, плетеные, представляющие собой сетки из тонкой проволоки, выпол­ненные из цветных металлов и сплавов.

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ФИЛЬТРОВАНИЯ

скорость фильтрования С, определяемая как объем фильт­рата dV, проходящий через поверхность фильтра F за промежуток време­ни dx,

сопротивления осадка

Режим при постоянном перепаде давления Ар (гидростатическое фильтрование с постоянным столбом жидкости над фильтрующей перегородкой, подача суспензии центробежным насосом при постоянном избыточном давлении на выкиде насоса). При этом режи­ме скорость фильтрования в связи с постоянным увеличением высоты слоя осадка и ростом его сопротивления с течением времени умень­шается.

Режим при постоянной скорости С (подача суспензии на фильтр поршневым или плунжерным насосом постоянной производительности). При режиме с постоянной скоростью фильтрования слой осадка и его со­противление постоянно увеличиваются, вследствие чего должно непрерыв­но расти давление поступающей суспензии, а следовательно, и перепад дав­ления Ар.

36)Фильтрование при постоянном перепаде давления

Поскольку в режиме Ар = const скорость фильтрования с течением времени уменьшается

Обозначив через т₀ продолжительность вспомогательных операций (промывка осадка, раскрытие фильтра, выгрузка осадка, сборка фильтра) и принимая, что т₀ не зависит от количества разгружаемого осадка, полу­чаем среднюю производительность фильтра

Дифференцируя функцию V_m по переменной т и приравнивая к нулю, получим

т.е. продолжительность фильтрования должна равняться продолжительно­сти вспомогательных операций.

ФИЛЬТРОВАНИЕ ПРИ ПОСТОЯННОЙ СКОРОСТИ

Этот режим фильтрования получается, когда суспензия по­дается на фильтр под давлением при помощи поршневого или плунжерно­го насоса. При постоянном числе ходов насоса через фильтр проходит по­стоянный объем фильтрата; при этом в связи с образованием осадка растет сопротивление и повышается перепад давления.

основное уравнение фильтрования при С = const

ПРОМЫВКА ОСАДКА НА ФИЛЬТРЕ

Промывка осадка проводится с целью удаления содержаще­гося в нем фильтрата путем вытеснения его промывной жидкостью.

Если промывку проводят после фильтрования при Ар = const, то конечная скорость процесса определяется уравнением

скорость промывки осадка промывной жидкостью С_пр будет пропорциональна отношению вязкостей фильтрата и промывной жидкости
