4.8 Влияние процессов загрязнения или очищения забоя скважины на форму индикаторной кривой
В процессе испытания скважины возможно образование песчано-жидкостной пробки или ее очищение по мере роста депрессии на пласт. Как правило, исследование на стационарных режимах фильтрации проводится в скважине, в которой полностью восстановилось пластовое давление. Причем рекомендуется начинать исследование с малого дебита и постепенно, от режима к режиму, увеличивать ΔР и Q до допустимых величин. Для заданной конструкции скважины скорость потока по мере увеличения депрессии на пласт растет. При наличии песчаной или жидкостной пробки увеличение скорости приводит к разрушению и постепенному уносу пробки. Разрушение и вынос песчаной пробки существенно влияют на коэффициенты сопротивления а и b. Наличие песчаной пробки в скважине практически равносильно несовершенству скважины по степени вскрытия, и при этом коэффициенты а и b, определяются по формулам:
,
(4.36)
В условиях образования песчано-жидкостных пробок или очищения забоя от них коэффициенты а и b существенно изменяются за счет увеличения С1 и С3, если в процессе исследования происходит образование песчаной пробки, или за счет снижения С1 и С3 в результате очищения забоя по мере роста депрессии на пласт. Производительность газовых и газоконденсатных скважин, эксплуатирующих пласт, полностью перекрытый песчаной пробкой, характеризуется в основном проницаемостью пробки kпр и площадью сечения пробки. Если проницаемость пробки kпр равна проницаемости пласта kпл, то при полном перекрытии продуктивного интервала дебит скважины будет определяться поверхностью пробки для притока газа в нее. Эта поверхность определяется диаметром обсадной колонны и равна:
(4.37)
При отсутствии пробки поверхность притока определяется по формуле:
(4.38)
где h – толщина пласта. При идентичных законах фильтрации и исходных параметрах пласта и скважины, дебит скважины с пробкой будет в следующих пропорциях с дебитом без пробки:
(4.39)
При Rc=0,1 м, k=kпр и h=10 м отношение Qпр/Qбез.пр будет Qпр/Qбез.пр=0,005, это означает, что дебит скважины, полностью перекрытой пробкой, составляет 0,5% дебита без пробки.
Если допустить, что пробка практически непроницаема, то формула (4.36) может быть использована для оценки влияния высоты пробки и ее изменения в процессе исследования скважины на коэффициенты а и b. В большинстве случаев, встречаемых при исследовании скважин, происходит разрушение песчаной пробки и, поэтому в результате уменьшения высоты пробки по мере роста депрессии на пласт происходит снижение величин а и b. Это приводит к искажению формы индикаторной кривой.
Процесс
образования или разрушения песчаной
пробки тесно связан с конструкцией
скважины,
т.е. с глубиной спуска и диаметром
фонтанных труб. Для выноса частиц песка
из забоя выталкивающая сила должна быть
больше гравитационной. Если на каком-то
участке ствола эти силы равны, то на
этом участке может образоваться
псевдосжиженная
– висячая пробка, которая при уменьшении
скорости потока или закрытии
скважины оседает на забое. Экспериментально
установлено, что для выноса частиц
пород скорость потока должна быть более
2 м/с. Причем величина скорости,
обеспечивающая
вынос частиц, зависит от плотности и
формы частиц. Поэтому часто в
литературе указывается, что скорость
должна быть v=4
м/с. Характер изменения высоты
пробки, образованной из кварцевого
песка, произвольной формы и диаметром
0,05·10-3<d<0,2·10-3
м показан на рисунке
4.10.
Из него видно, что только при скорости
v=5
м/с пробка с данным составом песка
полностью очищается. Если при образовании
пробки происходила отсортировка частиц,
т.е. наслоение частиц по размерам,
то очищение забоя до уровня
=0,4
дает основание считать, что влияние
пробки весьма незначительно. На рисунке
4.11
показана зависимость относительного
дебита газовой скважины с пробкой
от
относительной высоты пробки для
соотношения проницаемости пробки kпр
и
пласта k,
равного
kпр/kпл=1;
50 и 200.
Рисунок
4.10 – Зависимость
относительной высоты
пробки
от скорости газа v
для
различных фракций.

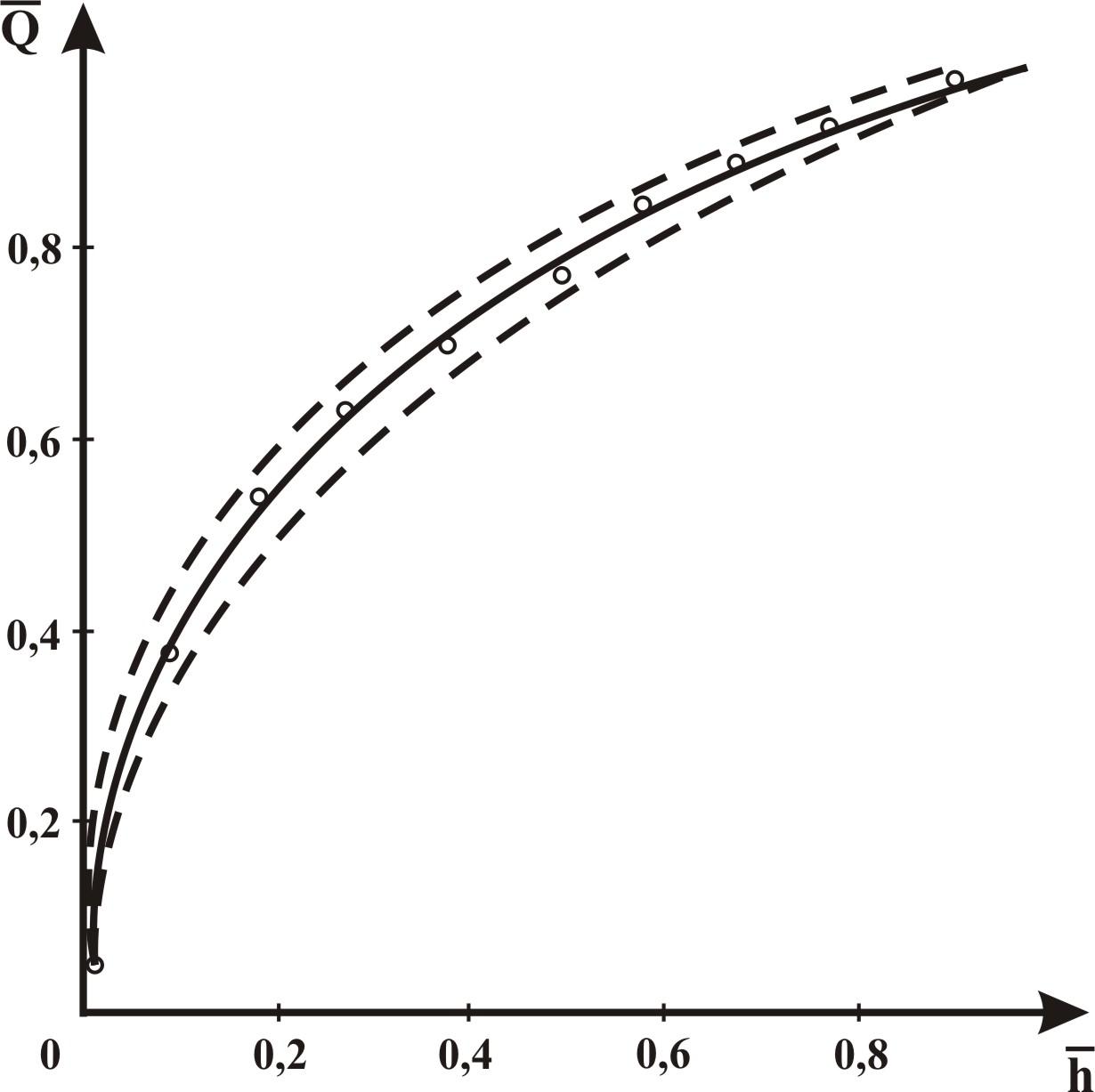

Рисунок
4.11 – Зависимость
относительного дебита
скважины
с песчаной пробкой от относительной
высоты пробки
приkпр=200∙kпл
(1),
kпр=50∙kпл
(2),
kпр=kпл
(3)
Как правило, перед началом испытания высота пробки неизвестна. Однако если пробка жидкостная, то имеет место неравенство давлений в трубном и затрубном пространствах.
