8.2. Средства поверки
При поверке анализаторов применяют средства поверки, реактивы и вспомогательное оборудование, указанные в таблице 8.2.
Таблица 8.2
Наименование средства поверки, реактивов и вспомогательного оборудования |
Нормативно-технический документ |
Метрологические характеристики |

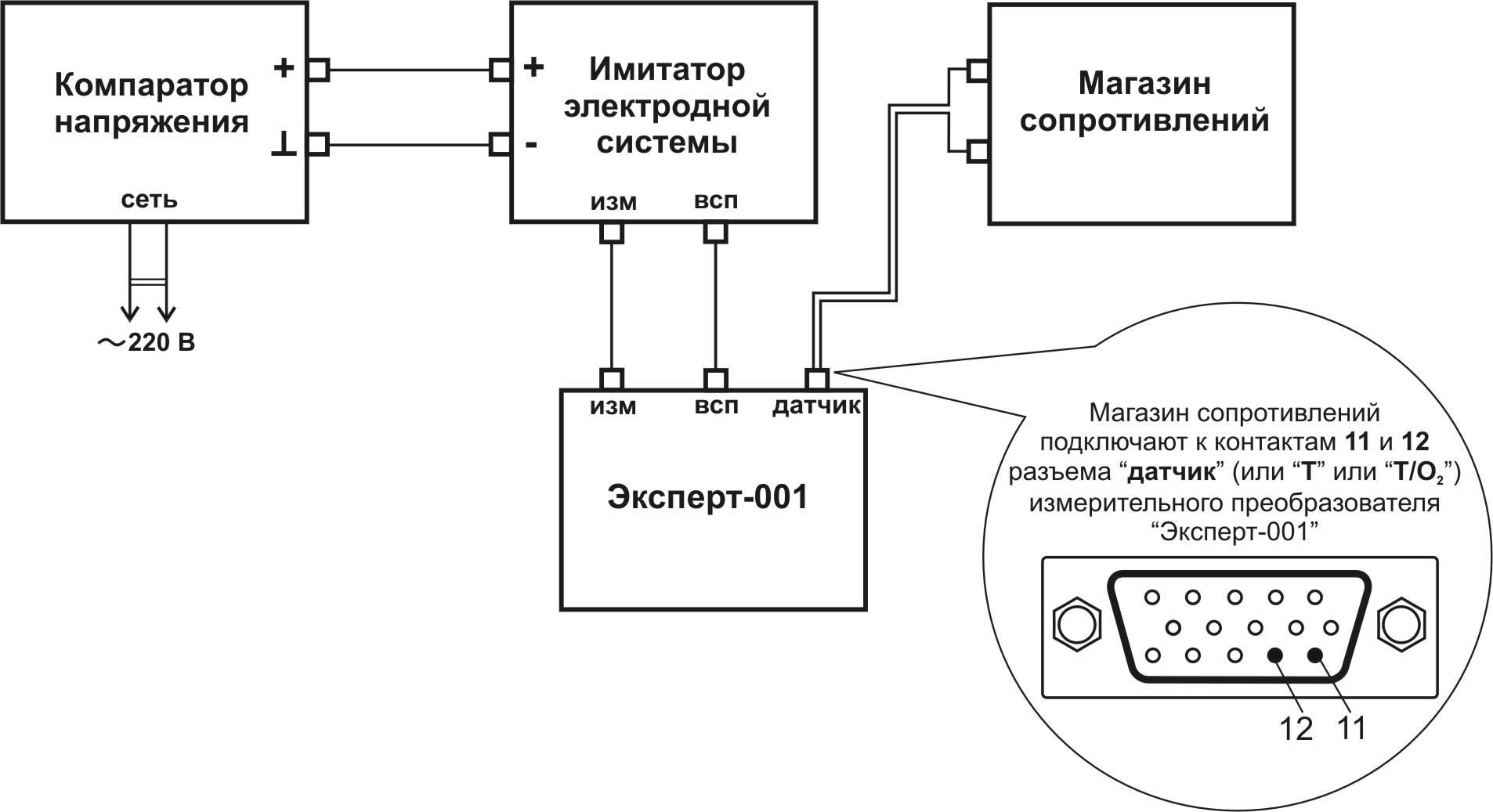

1. Компаратор напряжения Р3003 |
ТУ 2504.3771-79 |
Диапазон калиброванных напряжений от 0, до 11,111110 В, класс точности 0,0005 |
2. Магазин сопротивлений Р 4831 |
ГОСТ 23737-79 |
Диапазон изменения сопротивления от 0 Ом до 105 Ом, класс точности 0,02 |
3. Имитатор электродной системы И-02 |
ТУ 2505.2141-76 |
Диапазон выходных напряжений 0 мВ 2011 мВ, погрешность 5 мВ |
4. Стандарт-титры для приготовления рабочих эталонов рН 2-го разряда |
ГОСТ 8.315-2004 |
Погрешность не более 0,01 ед. рН |
5. Термометр 1-го класса точности |
ГОСТ 28498-90 |
Диапазон измерения от 0 до 550С, с ценой деления 0,1 0С |
6. Термостат жидкостной U15С |
Изделие Германии 3421.1.000 01 |
Пределы регулирования температуры от 0 до 80 0С с точностью поддержания температуры 0,1 0С |
7. Секундомер СОПпр-2 |
ГОСТ 5072-79 |
Цена деления 0,1 с |
8. Вода дистиллированная |
ГОСТ 6709-72 |
УЭП при 20 0С не более 10-4 См/м |
9. Натрий сернистокислый безводный |
ГОСТ 195-78 |
Квалификация “ч” |
10. Барометр-анероид БАММ-1 |
ТУ 25-04-15-13-79 |
Цена деления не более 2 hPa (2 мм.рт.ст) |
11. Микрокомпрессор АЭН-2 |
ТУ 16-539-630-77 |
Производительность не менее 20 дм3/ч |
12. Кислородно-азотные поверочные газовые смеси (ПГС-ГСО) |
ТУ 6-21-14-77 |
Погрешность аттестации 0,1% |
13. Аргон |
ГОСТ 10157-79 |
|
14. Колбы мерные лабораторные стеклянные |
ГОСТ 1770-74 |
Вместимость 1000 мл, 2 класс точности |
Примечание: допускается использование других средств поверки, реактивов и вспомогательного оборудования с метрологическими характеристиками, не уступающими указанным в таблице 2.
8.3. Требования безопасности
8.3.1. При проведении поверки соблюдают «Правила эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей», требования ГОСТ 12.1.019 и ГОСТ 12.2.007.0 и требования, предусмотренные “Основными правилами безопасной работы в химической лаборатории”, М; Химия, 1979-205с
8.3.2. Помещение, в котором осуществляется поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004 и иметь средства пожаротушения по ГОСТ 12.4.009.
8.3.3. К проведению поверки допускаются исполнители, имеющие соответствующую техническую квалификацию и подготовку, проинструктированные о мерах безопасности при работе с приборами, обученные правилам безопасности труда по ГОСТ 12.0.004, ежегодно проходящие проверку знаний по технике безопасности и аттестованные в качестве поверителей.
