57. Структурные карты и их значение для нефтегазовой геологии

Это одна из разновидностей геологических карт в изолиниях. Они отображают в стратоизогипсах положение геологической граничной поверхности относительно уровня моря. Структурная карта дает представление о строении недр и возможность правильно и целенаправленно планировать проведение поисковых и разведочных работ, определять контуры открытых скоплений нефти и газа, оценивать их запасы и проектировать разработку месторождений.

58. Геологические тела и геологические границы

Геологическое тело – это некоторый объем в недрах Земли, отличающийся от окружающего пространства по какому-нибудь признаку. В одном и том же объеме пород разные геологические границы могут быть проведены по-разному и выделены различные геологические тела. Геологические тела бывают: породные и непородные. Структурная геология изучает породные тела.

Геологическая граница – это поверхность, вдоль которой остается неизмененным тот признак недр, по которому выделялось данное геологическое тело и при переходе через которую этот признак меняется. Границы бывают резкостные, статистические, условные.

59. Что такое структурные формы, и какие формы залегания осадочных пород Вы знаете?

Структурная форма или форма залегания ГП - , есть 2 вида слоистое и неслоистое.

60. Слой и его границы. Признаки подошвы слоя. Латеральное окончание слоя

Слой – более или менее однородный, первично обособленный осадок, или горная порода, ограниченный приблизительно параллельными плоскостями. Части слоя: Прослой - часть слоя, отличающаяся по внешнему виду, или составу от остальной его части. Лента - тонкий прослой. Слоек - элемент слоя, формирующий его текстуру. Границы слоя: Кровля (самая молодая часть слоя), Подошва(самая древняя часть слоя), Мощность (то, что находится между кровлей и подошвой), Латеральное окончание (ограничение слоя с боков). Признаки подошвы слоя: Градационная слоистость, волновая рябь, трещины усыхания, иероглифы.

Латеральное окончание слоя – ограничение слоя с боков. Оно может быть первичным и вторичным. Виды латерального окончания слоя: Выклинивание (уменьшение толщины слоя по протяжению до полного исчезновения и смыкания кровли с подошвой), Фациальное замещение (изменение литологического состава слоя до неузнаваемости), Тектоническое срезание (срезание слоя разломом или интрузией после его образования), Денудационное срезание (исчезновение слоя в результате современного или древнего размыва)

Структуры континентов

Третий вопрос (задание) билетов (0-10 баллов).

В каждом билете может быть несколько структур

Охарактеризовать и изобразить следующие структуры:

1. Брахиморфная антиклиналь,

линейная синклиналь,

согласная флексура

несогласная флексура

структурный нос,

структурный залив,

структурное седло,

Периклиналь – часть антиклинали, где слои складки замыкаются, а шарнир опускается.

центриклиналь – форма залегания горных пород, в которой слои наклонены в сторону какого-либо центра.

центриклиналь складки – окончание синклинали, где происходит замыкание слоев, образующих складку, а шарнир испытывает поднятие.

согласный сброс и несогласный сброс

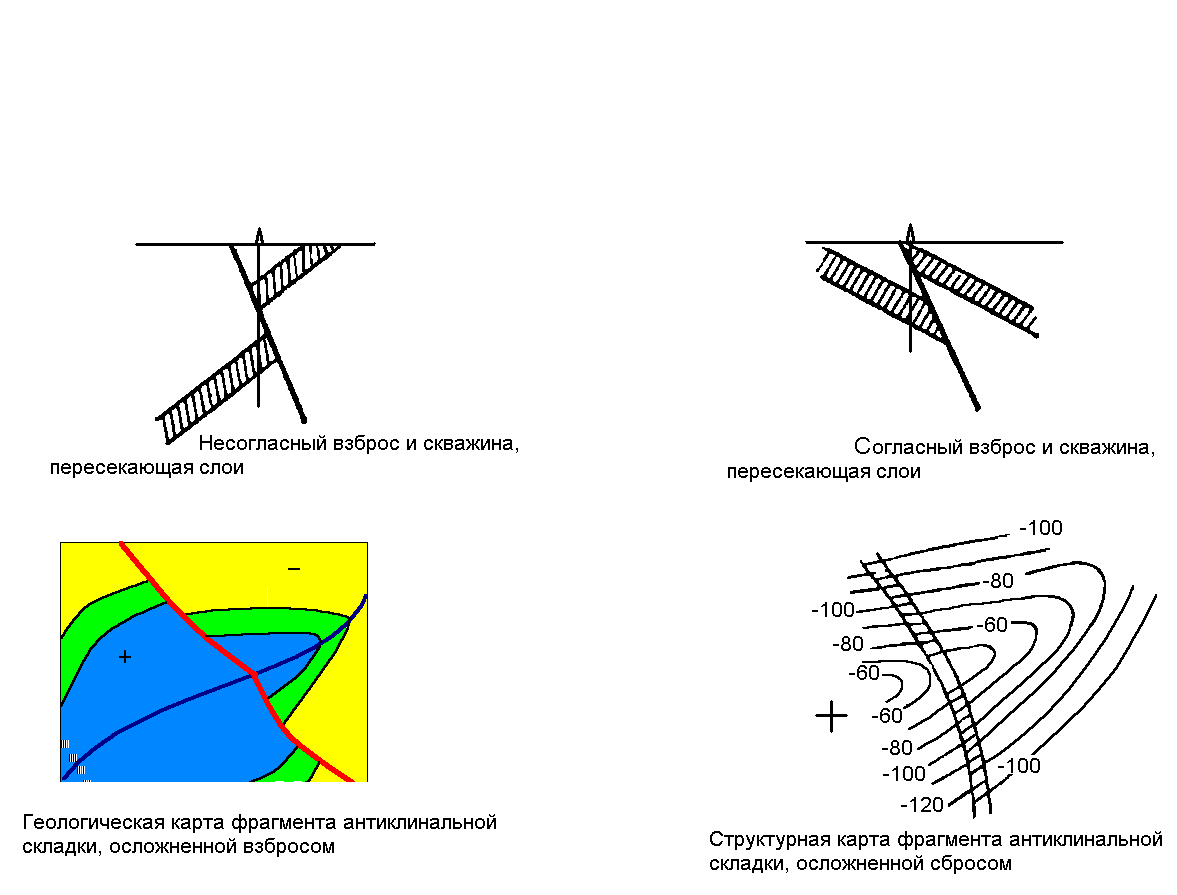

Согласный и несогласный взброс

Пластовые треугольники – изгибы геологической границы моноклинали, по склонам пересекающих ее долин. Очертания границ напоминает пилооьразную линию, с зубцами, направленными вкрест простирания. Чем положе залегают слои, тем выразительнее пластовые треуголники, а чем круче – тем меньшего размера оказываются зубцы.

левый, правый сдвиг,

надвиг,

2. Платформа- область консолидированной земной коры с фундаментом и осадочным чехлом.

Щит- часть платформы, лишенная осадочного чехла или обладающая маломощным чехлом. Это объясняется тем, что щиты в своей истории испытывали преимущественно устойчивые воздымания.

1,2,3 - породы осадочного чехла

4 – породы складчатого фундамента

Плита- часть платформы, перекрытая мощным осадочным чехлом. Это объясняется тем, что плиты в своей истории испытывали преимущественно устойчивые погружения. Плиты – основные вместилища залежей нефти и газа.

Геосинклинальная область- тектонически активная область, разделяющая на протяжении геотектонических циклов прилежащие платформы, охватывающая обширные пространства.

складчатая область- участок земной коры, в пределах которой слои горных пород смяты в складки

Синеклиза- геологически отрицательная структура платформы 3 ранга. Наклон крыльев синеклиз – 1 градус и менее, хотя краевые части синеклиз иногда образуют резкие флексуры. Крупная отрицательная структура платформ с увеличенным разрезом осадочного чехла.

Антеклиза- внутриплатформенное пологовыпуклое поднятие, обычно смежное с синеклизами, того же ранга и размера. Крупная положительная структура платформ с сокращенным разрезом осадочного чехла.

Структурный вал- положительная, вытянутая, пологая структура платформ и синеклиз, обычно осложняющая свод или крупное поднятие.

Передовой прогиб- линейная, желообразная структура вдоль зоны сочленения платформ и складчатых областей.

Авлакоген- гигантский погребенный грабен длиной сотни и шириной десятки километров. Крупная, вытянутая, грабенообразная структура древних платформ.

Антиклинорий- сложный комплекс складок, имеющий в общем антиклинальное строение.

грабен-синеклиза- сложная структура, состоящая из авлакогена и расположенной над ним синеклизы, чтобы их подчеркнуть их единство.

горст-антиклинорий- сложная структура, состоящая из выступа фундамента и расположенной над ним антеклизы, чтобы подчеркнуть единство этой структуры.

структурный этаж-комплекс горных пород, обладающий единством структурного плана, сходным региональным метаморфмзмом и магматизмом.

литосферная плита- гигантские относительно жесткие, развивающиеся как единое целое участки литосферы, разделенные линейными подвижными зонами с повышенной тектонической, сейсмической и вулканической активностью.

Рифт- крупная линейная впадина в земной коре, образующаяся в месте разрыва коры в результате её растяжения или продольного движения

3. Структурные карты, разрезы и геологические карты элементарных структур, в том числе и пликативных, осложненных дизъюнктивными дислокациями

Структурные карты – одна из разновидностей геологических карт в изолиниях. Они отображают в стратоизогипсах положение геологической граничной поверхности относительно уровня моря.

ПЛАТФОРМА АКТИВИЗИРОВАННАЯ — платформа или ее часть, приобретшая после длительного времени нормального платформенного развития высокую подвижность (см. Активизация ). П. а. свойственно преобладание поднятий, выраженных сводовыми или глыбовыми горными хребтами, чередующимися с разного типа впадинами

ШАРНИР СКЛАДКИ

—линия, соединяющая точки перегиба какого-либо маркирующего слоя в складке; в складке имеется столько шарниров, сколько пластов ее слагает.

УНДУЛЯЦИИ

1. Поднятия и погружения шарниров складок. 2. Волновые изгибы в земной коре, приводящие к образованию складчатгах структур в

геосинклиналях.

Ше́льф — выровненная область подводной окраины материка, примыкающая к суше и характеризующаяся общим с ней геологическим строением.

ДЛИНА СКЛАДКИ —

1. Расстояние вдоль оси складки между теми ее частями, где шарнир приобретает горизонтальное или близкое к нему залегание. 2. Расстояние вдоль оси складки, ограниченное контуром подошвы или кровли любого из маркирующих слоев, образующих складку, но обязательно того же, по которому измерялась в данном случае и ширина складки.

ШИРИНА СКЛАДКИ

— Расстояние между осями или осевыми поверхностями смежных складок.

КОНТИНЕНТАЛЬНЫЙ СКЛОН, относительно крутой откос морского дна между КОНТИНЕНТАЛЬНЫМ ШЕЛЬФОМ и КОНТИНЕНТАЛЬНЫМ ПОДЪЕМОМ, уходящий на большие глубины.

Срединно-океанический хребет (в литературе часто сокращается до СОХ) — сеть хребтов, расположенных в центральных частях всех океанов. Возвышаются над абиссальными равнинами на 2—3 км. Общая протяжённость хребтов более 70 тыс. км. В этих структурах происходит образование новой океанической коры и процесс спрединга.

ШОВ КРАЕВОЙ — разлом, разделяющий крупные блоки земной коры разной степени стабилизации и различного возраста: платформы, разновозрастные складчатые области, геосинклинали, крупные срединные массивы
