Б. Выполнение работы на стенде
Порядок выполнения работы
Трехфазная цепь, соединенная по схеме «звезда»
б1.1. Собрать схему
(рис.б1.1) Исследовать симметричный,
несимметричный режим работы схемы с N
и без N.
Заполнить таблицу.б1.1
Рис. б1.-
Таблица б1.1
«Звезда»
|
ЗАМЕРИТЬ |
ВЫЧИСЛИТЬ | ||||||||||||||||||||||
|
IN,А
|
Uл,В
|
Uа, В |
Uв,В |
Uс,В |
Iа, А |
Iв, А |
Iс, А |
Pа, Вт |
Pв, Вт |
Pс, Вт |
∑P, Вт |
Uл/Uа |
Uл/Uв |
Uл/Uс |
∑S, ВА |
Cosφ |
Режим | ||||||
|
|
С нейтральным (нулевым) проводом | ||||||||||||||||||||||
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 | ||||||
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 | ||||||
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 | ||||||
|
|
Без нейтрального (нулевого) провода | ||||||||||||||||||||||
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 | ||||||
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 | ||||||
|
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 | ||||||
б1.2 Описать схему б1.1 :
IN,А -_________________________Uл,В - ________________________
Uа, В - ________________ Uа, В - ________________ Uа, В - _____________
Iа, А - _________________Iа, А - _________________ Iа, А - _____________
Фаза А представлена нагрузкой, состоящей из ________________________
Фаза В представлена нагрузкой, состоящей из ________________________
Фаза С представлена нагрузкой, состоящей из ________________________
Cosφ=
б2 Трехфазная цепь, соединенная по схеме «треугольник»
б2.1. Собрать схему (рис.б2.1) Исследовать симметричный, режим работы схемы. Данные занести в таблицу.б2.1
Рис. б2.1 -
Б2.2 Описать схему б2.1 :
Iав, А- ____________Iвс, А - ___________Iса, А - __________________
IА, А - ____________IА, А - ___________IА,А - ___________________
Uав, В - ___________ Uав, В - __________ Uав, В - ________________
S, ВА= Cosφ=
Б2.3. Указать на схеме б2.1 направления линейных и межфазных токов.
Таблица б2.1
|
ЗАМЕРИТЬ |
ВЫЧИСЛИТЬ | |||||||||||
|
Режим |
Фазные токи |
Линейные токи |
Фазные напряжения |
Мощность активная |
Мощность полная |
Коэф-т мощности | ||||||
|
Iав, А |
Iвс, А |
Iса, А |
IА, А |
IА, А |
IС, А |
Uав, В |
Uвс, В |
Uса, В |
P, Вт |
S, ВА |
Cosφ | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

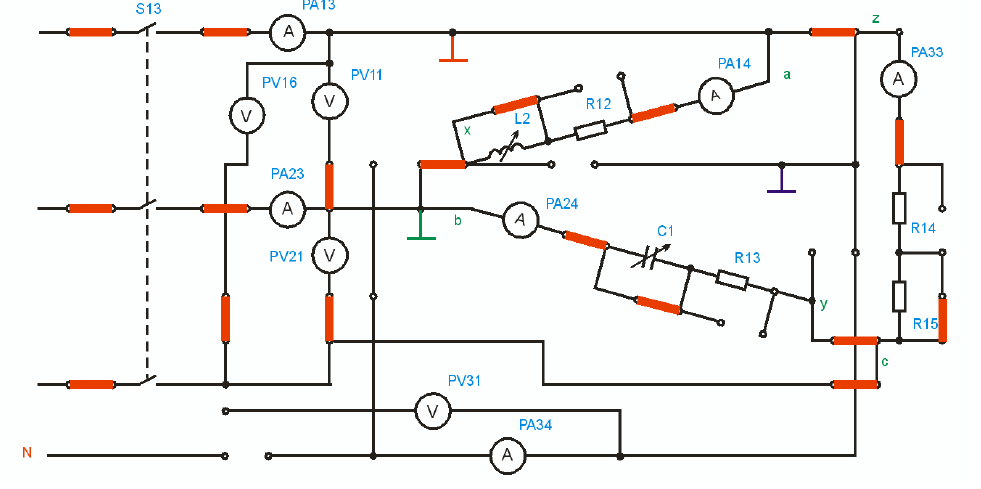

б2.4. Собрать схему (рис.б2.2) Исследовать не симметричный, режим работы схемы. Данные занести в таблицу.б2.1
Р
ис.
б2.2 -
Б2.5 Описать схему б2.2:
Межфазная нагрузка ах представлена_____________________________
Межфазная нагрузка ву представлена_____________________________
Межфазная нагрузка сz представлена_____________________________
