1. Что такое электрический ток? Дайте определение силы тока, напряжению и мощности. Какими приборами, в каких единицах они измеряются?

Электри́ческий ток — направленное (упорядоченное) движение заряженных частиц. Такими частицами могут являться: в металлах — электроны, в газах — ионы и электроны, в вакууме при определенных условиях — электроны, в полупро-водниках — электроны и дырки (электронно-дырочная проводимость). Иногда электрич. током называют также ток смещения, возникающий в результате изменения во времени электрического поля. Электрический ток имеет количественные характеристики: скалярную — силу тока, и векторную — плотность тока.

Сила тока — физическая величина, равная отношению количества заряда, прошедшего за некоторое время через поперечное сечение проводника, к величине этого промежутка времени.Сила тока в Международной системе единиц (СИ) измеряется в амперах (русское обозначение: А).По закону Ома сила тока на участке цепи прямо пропорциональна напряжению , приложенному к этому участку цепи, и обратно пропорциональна егосопротивлению :

Мощность электрического тока — это отношение произведенной им работы ко времени в течение которого совершена работа. Мощность измеряется в ваттах. Ваттме́тр-измерительный прибор, предназначенный для определения мощности электрич. тока или электромагнитного сигнала.

Электрическое напряжение - это величина, численно равная работе по перемещению единицы электрического заряда между двумя произвольными точками электрической цепи.

2. Постоянный электрический ток. Характеристики электрического поля. Закон Ома для участка цепи. Сформулируйте и запишите закон Джоуля-Ленца.

Электрический ток называют постоянным, если сила тока и его направление не меняются с течением времени. Основные характеристики электрического поля: потенциал, напряжение и напряженность. Энергия электрического поля, отнесенная к единице положительного заряда, помещенного в данную точку поля, и называется потенциалом поля в данной его точке. потенциал электрического поля в данной его точке численно равен работе, совершаемой сторонней силой при перемещении единицы положительного заряда из-за пределов поля в данную точку. Потенциал поля измеряется в вольтах. Если потенциал обозначить буквой φ, заряд - буквой q и затраченную на перемещение заряда работу — W, то потенциал поля в данной точке выразится формулой φ = W/q

Напряжение между двумя точками электрического поля численно равно работе, которую совершает поле для переноса единицы положительного заряда из одной точки поля в другую.

Как видно, напряжение между двумя точками поля и разность потенциалов между этими же точками представляют собой одну и ту же физическую сущность. Напряжение измеряется в вольтах (В)

Величина Е, численно равная силе, которую испытывает единичный положительный заряд в данной точке поля, называется напряженностью электрического поля. F = Q х Е, где F — сила, действующая со стороны электрического поля на заряд Q, помещенный в данную точку поля, Е — сила, действующая на единичный положительный заряд, помещенный в эту же точку поля.

Закон Ома для участка цепи

Сила тока прямо пропорциональна разности потенциалов (напряжению) на концах участка цепи и обратно пропорциональна сопротивлению этого участка:

I = U/R где U – напряжение на данном участке цепи

R – сопротивление данного участка цепи

Сформулируйте и запишите Джоуля-Ленца

При прохождении электрического тока по проводнику количество теплоты, выделяемое в проводнике, прямо пропорционально квадрату тока, сопротивлению проводника и времени, в течение которого электрический ток протекал по проводнику.

Это положение называется законом Ленца - Джоуля.

Если обозначить количество теплоты, создаваемое током, буквой Q (Дж), ток, протекающий по проводнику - I, сопротивление проводника - R и время, в течение которого ток протекал по проводнику - t, то закону Ленца - Джоуля можно придать следующее выражение:

Q = I2Rt.

Так как I = U/R и R = U/I, то Q = (U2/R) t = UIt.

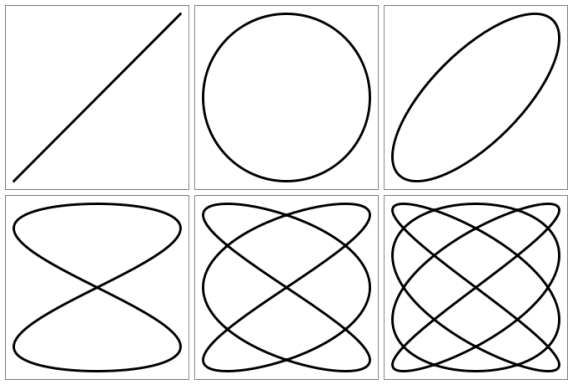

3. Чем обусловлено получение фигур Лиссажу? Нарисуйте фигуры, если частота по каналу Х = 50 Гц – соnst, а частота по каналу Y = 25,50,100,150 Гц.

Фигуры Лиссажу — замкнутые траектории, прочерчиваемые точкой, совершающей одновременно два гармонических колебания в двух взаимно перпендикулярных направлениях.

Вид фигур зависит от соотношения между периодами (частотами), фазами и амплитудами обоих колебаний

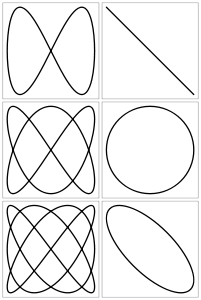

Х=50Гц,у=50Гц Х=50Гц,у=100Гц Х=50Гц, у=150 Гц х=50Гц у=25Гц
