- •Методы испытаний каучуков и резиновых смесей
- •1. Гост 415-75 - Каучуки и резиновые смеси. Метод определения пластоэластических свойств на пластометре.
- •1. Описание прибора
- •2. Схема прибора
- •2. Гост 10201-75- Каучуки и резиновые смеси.
- •3. Гост- 10722-76 - Каучуки и резиновые смеси.
- •4. Гост 12535-84 - Смеси резиновые. Метод определения вулканизационных характеристик на вулкаметре.
- •5. Определение усадки резиновых смесей.
- •6. Гост 270-75 - Резина.
- •7.Условное напряжение при заданном удлинении образцов
- •7. Гост 262-93- Резина.
- •8. Гост 6950-73 - Резина.
- •9. Гост 263-75. Метод определения твердости по Шору а.
- •Аппаратура
- •Обработка результатов
- •10. Гост 20403-75 - Резина.
- •Обработка результатов
- •11. Гост 267-73 Резина. Методы определения плотности.
- •Отбор образцов
- •Проведение испытаний
- •Обработка результатов
- •12. Гост 261-79 – Резина. Метода определения усталостной выносливости при многократном растяжении.
- •Метод отбора образцов.
- •Аппаратура
- •Проведение испытания
- •Обработка результатов
- •13. Гост 9983-74 – Резина. Методы испытаний на многократный продольный изгиб с прямой канавкой.
- •14. Гост 20418-75 Резина. Метода определения теплообразования, остаточной деформации и усталостной выносливости при многократном сжатии.
- •Аппаратура
- •Подготовка к испытанию
- •Проведение испытания
- •Обработка результатов
- •Описание флексометра
- •15. Гост 426-77- Резина.
- •Метод отбора образцов
- •Подготовка к истиранию
- •Проведение испытания
- •Обработка результатов
- •16. Гост 269 – Резина.
- •Метод отбора образцов
- •Проведение испытаний
- •Обработка результатов
8. Гост 6950-73 - Резина.
Метод определения эластичности.
Устройство прибора для проведения испытания и принцип его действия
Сущностью испытания является определение величины отскока бойка маятника прибора, падающего с определенной высоты на испытуемый образец (рис. 10).
Для испытания образцов при пониженной или пониженной температуре упругомер устанавливают в термокриокамеру. Наибольшую эластичность проявляют каучуки НК, СКИ-3, хлоропреновый. Каучуки СКН, БК, СКФ, акрилатный имеют низкую эластичность по отскоку. При увеличении количества серных связей в вулканизате его эластичность при комнатной температуре практически не меняется.
Основным узлом применяемых для испытаний упругомеров УМР-0,1 и У-0,05 (рис. 11)является маятник, который с помощью защелки 1 может быть закреплен в двух положениях: под углом 90° и 60° к вертикали.
Образцами для испытаний служат цилиндрические диски или прямоугольные параллелепипеды толщиной (6±0,25) мм и диаметром (или стороной) не менее 40 мм. Поверхность образцов после вулканизации в форме должна быть гладкой без видимых на глаз дефектов, посторонних включений и загрязнений. Испытание производится не менее чем на двух образцах с твердостью по Шору А 30-85. Образцы выдерживают после вулканизации не менее 6 ч и кондиционируют при (23±2)°С не менее 1 ч.
Проведение испытания
Образец 7 помещают на площадку 8 так, чтобы точки удара были на расстоянии от его краев не менее 10 мм. Перемещение образца по площадке во время испытания не допускается. Образец плотно прижимают пружинами 6.
Нажатием на конец защелки 1 освобождают маятник, при отскоке от образца его ловят рукой, не давая продолжать совершать повторные затухающие колебания, и с помощью ручки 15 выводят его каждый раз в верхнее исходное положение.
Вследствие наблюдающегося у резин эффекта размягчения тремя ударами производят стабилизацию образцов, позволяющую получить более близкие показатели испытания. Затем устанавливают стрелку в нулевое положение, выполняют четвертый удар маятника по образцу и фиксируют положение стрелки на соответствующей шкале, принимая его за показатель эластичности образца. На одном образце определение эластичности проводят не менее чем в трех точках.
Обработка результатов
Энергия удара W, затраченная на деформацию образца, равна потенциально энергии маятника, поднятого на высоту h0 (работой трения на оси маятника пренебрегают):
W=mgh0,
где m – масса маятника, g – ускорение силы тяжести, h0 – высота падения.
Энергия W1, возвращенная образцом, равна:
W1=mgh1,
где h1 – высота отскока маятника от образца.

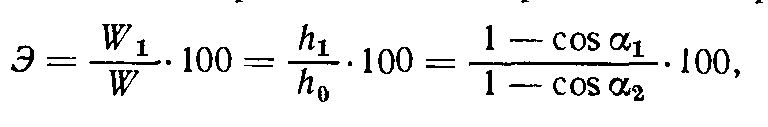

Эластичность Э, или полезная упругость при отскоке, выражается отношением возвращенной энергии к затраченной (%):
где α1 – угол падения маятника, α2 – угол отскока маятника.
9. Гост 263-75. Метод определения твердости по Шору а.
Сущность метода заключается в измерении сопротивления резины погружению в нее индентора.
Метод отбора образцов
Образец для испытания представляет собой пластинку или шайбу с параллельными плоскостями. При измерении расстояние между точками измерений должно быть не менее 5 мм, а расстояние от любой точки измерения до края образца не менее 13мм.
Толщина образца должна быть не менее 6 мм.
Поверхность образца должна быть гладкой, без впадин, трещин, пузырей, пор, царапин, шероховатостей, надрывов, посторонних включений и других дефектов, видимых невооруженным глазом.
