![](/user_photo/2706_HbeT2.jpg)
- •Газовая сварка и резка металлов
- •Газовая сварка и резка металлов
- •1.1. Основные понятия
- •1.2. Строение газосварочного пламени
- •1.3. Оборудование и инструмент газовой сварки
- •Сварочные горелки по принципу действия подразделяются на горелки равного давления (безинжекторные) и горелки низкого давления (инжекторные).
- •1.4. Резка металла. Оборудование и инструмент для кислородной резки
- •1.5. Режим газовой сварки
- •2. Содержание лабораторной работы
- •2.1. Цель и задачи лабораторной работы
- •Последовательность выполнения работы
- •Материалы и оборудование
- •Контрольные вопросы
- •Индивидуальные задания на выполнение лабораторной работы №4
1.5. Режим газовой сварки

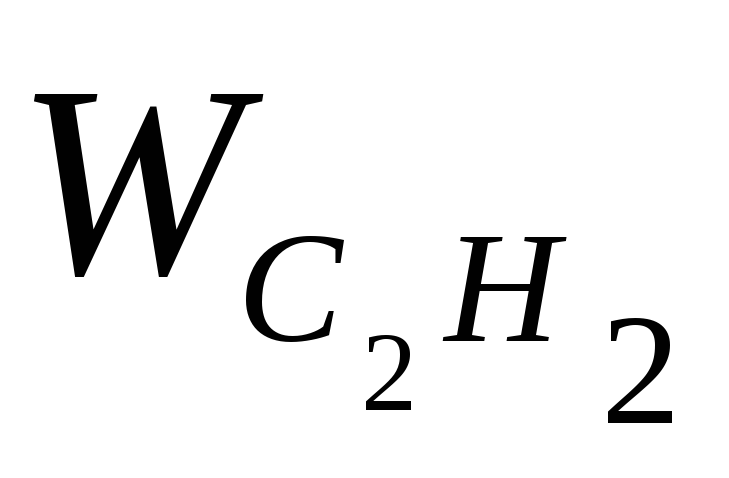

Расход
горючего газа
и кислорода
,
дм3/час
определяется по формуле:
,(4.1)
где k – удельный коэффициент:
- для низкоуглеродистых сталей k = 80÷150;
- для легированных сталей k = 70÷120;
- для чугуна k = 150÷200
S – толщина свариваемых деталей, мм.
,
(4.2)
где w – отношение объема кислорода к ацетилену: w = 1,1÷2,5
Выбор типа горелки и номера наконечника производится исходя из данных, определяемых по формулам (4.1) и (4.2) и таблице 4.1.
Способ сварки определяется в зависимости от толщины свариваемых деталей.
Левый способ сварки применяется при сварке тонких листов до 5мм и легкоплавких металлов. Горелку перемещают справа налево, а присадочную проволоку передвигают спереди сварочного пламени. Мощность горелки при левой сварке устанавливается от 100 до 130 дм3 ацетилена в час на 1 мм толщины металла. Диаметр присадочной проволоки равен
S/2+1 (мм).
Правый способ сварки применяют при толщине металла свыше 5 мм. При сварке стали толщиной до 6мм обеспечивается полный провар без скоса кромок. Горелку двигают слева направо, а присадочную проволоку передвигают позади сварочного пламени. Мощность горелки устанавливается 120-150 дм3 ацетилена в час на 1 мм толщины металла. Диаметр присадочной проволоки равен S/2 (мм).
Угол наклона мундштука горелки к поверхности свариваемого металла определяют по рисунку 4.6. С увеличением угла увеличивается количество тепла, передаваемого от пламени металлу (увеличивается скорость нагрева).
Рисунок 4.6. Угол наклона горелки к поверхности
свариваемой детали
Скорость сварки, V, м/час определяется по формуле:
,
(4.3)
где В – коэффициент, учитывающий способ сварки:
- для левой сварки В=14;
- для правой сварки В=18.
S – толщина свариваемых деталей, мм.
Общее время, T, час, затрачиваемое на сварку, рассчитывается по формуле:
,(4.4)
где t газ – основное время, затрачиваемое на плавление
металла, час;
– коэффициент использования сварочного поста:
=0,6÷0,7.
Основное время t газ определяется по формуле:
,
(4.5)
где – коэффициент, учитывающий удельный расход С2Н2, по
количеству равен мощности горелки, т.е. расходу
ацетилена в дм3 в час на 1 мм толщины металла;
Qн – количество наплавленного металла в час, г:
Qн=Vн , (4.6)
где Vн – объем наплавленного металла , см3;
– плотность наплавленного металла, = 7,85 г/см3.
2. Содержание лабораторной работы
2.1. Цель и задачи лабораторной работы
В лабораторной работе необходимо: изучить устройство сварочного пламени; сущность процесса газовой сварки; оборудование поста газовой сварки и резки металлов; выполнить типовое задание.
