Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ МАШИНОСТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ (МАМИ)
Кафедра общей электротехники
ЭЛЕКТРОНИКА
КОНТРОЛЬНАЯ РАБОТА №2
По теме: «Расчёт двухтактного усилителя мощности»
Выполнил студент 3 курса: Мясников Алексей Валерьевич
Группа: 5-ЗЭ-2
Учебный шифр: 112297
Проверил: Балаев Вячеслав Викторович
Москва 2014г.
КОНТРОЛЬНАЯ РАБОТА №2
1. Задача. Расчёт двухтактного усилителя мощности
1.1. Задание

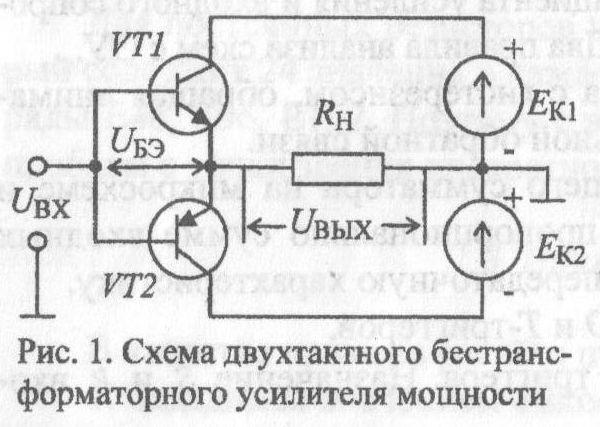

Рассчитать двухтактный бестрансформаторный усилитель мощности (рис. 1). Нагрузка должна быть выбрана так, чтобы снять с транзисторов максимальную мощность при синусоидальном сигнале. Параметры транзисторов заданы в табл. 1.
Принятые обозначения: Iк.доп., Uкэ.доп., Рк.доп − допустимые коллекторный ток, напряжение коллектор-эмиттер, рассеиваемая мощность на коллекторе;
Iк.max, Uк.max − максимальный коллекторный ток и максимальное напряжение коллектор-эмиттер;
Uкэ,н, Iк.н. − напряжение коллектор-эмиттер и коллекторный ток в режиме насыщения;
βmin − минимальный коэффициент передачи по току.
1.2. Описание схемы
Бестрансформаторный двухтактный усилитель мощности построен на двух одинаковых по параметрам транзисторах разного типа: п-р-п (VT1) и р-п-р (VT2). Применение двух разнополярных источников питания, имеющих одинаковые по модулю напряжения, позволяет подключить нагрузку непосредственно к каскаду, не используя конденсаторы или трансформаторы. Оба транзистора включены по схеме эмиттерного повторителя, т.к. нагрузка включена в эмиттерные цепи.
Транзисторы работают в режиме класса "В". В этом режиме при отсутствии входного сигнала равны нулю напряжение база-эмиттер (UБЭ = 0) и ток коллектора. Рабочая точка находится в точке А на выходных характеристиках (рис. 2).
При положительной полуволне входного сигнала открыт транзистор VT1, а транзистор VT2 закрыт. При отрицательной полуволне входного сигнала открыт транзистор VT2, а транзистор VT1 закрыт.
Когда открытый транзистор (например, VT1) близок к насыщению и его напряжение коллектор-эмиттер мало (Uкэ1 ≈ 0), то ко второму транзистору прикладывается напряжение двух источников питания (Uкэ2 ≈ 2Ек). Поэтому, если задано напряжение питания Ек, то допустимое напряжение коллектор-эмиттер Uкэ.доп транзистора должно быть по крайней мере в 2 раза больше, чем Ек (Uкэ.доп ≥ 2Ек). И, наоборот, если задано допустимое напряжение коллектор-эмиттер Uкэ.доп транзистора, то напряжение питания Ек должно быть меньше, чем 0,5∙ Uкэ.доп .
Таблица 1
Вариант |
Тип транзистора |
Параметры транзистора | |||||||
р-п-р |
п-р-п |
Iк.доп А |
Uкэ.доп В |
Рк.доп Вт |
βmin |
Uкэ.н В |
Iк.н А | ||
1 |
КТ814А |
КТ815А |
1,5 |
40 |
10 |
40 |
0,6 |
0,5 | |
2 |
КТ814В |
КТ815В |
1,5 |
70 |
10 |
40 |
0,6 |
0,5 | |
3 |
КТ814Г |
КТ815Г |
1,5 |
100 |
10 |
80 |
0,6 |
0,5 | |
4 |
КТ816А |
КТ817А |
3 |
40 |
25 |
25 |
0,6 |
1,0 | |
5 |
КТ816В |
КТ817В |
3 |
60 |
25 |
25 |
0,6 |
1,0 | |
6 |
КТ816Г |
КТ817Г |
3 |
100 |
25 |
25 |
0,6 |
1,0 | |
7 |
КТ818А |
КТ819А |
10 |
40 |
60 |
15 |
2,0 |
5,0 | |
8 |
КТ818В |
КТ819В |
10 |
70 |
60 |
15 |
2,0 |
5,0 | |
9 |
ГТ402Б |
ГТ404Б |
0,5 |
25 |
2,0 |
60 |
0,5 |
0,4 | |
0 |
ГТ402В |
ГТ404В |
0,5 |
40 |
2,0 |
80 |
0,5 |
0,4 |
