Установка трубная сепарационная трубная наклонная (устн)
УСТН – это изобретение, относящееся к области оборудования для нефтедобывающей промышленности, а именно к установкам для отделения воды от продукции нефтяных скважин
Рисунок
8.1. УСТН на УПСНГ ДНС-2 «Сатаево»

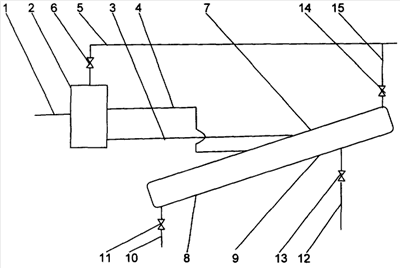

Рисунок 8.2. УСТН показана на чертеже отдельно по деталям
УСТН вкдючает в себя:
Трубопровод подвода 1 водонефтегазовой смеси, соединенный с устройством для предварительного разделения 2 водонефтегазовой смеси на воду, нефть и газ. Устройство для предварительного разделения 2 соединено патрубками сброса предварительно разделенной воды 3 и нефти 4 с колонной 7, включающей водоотстойную 8 и нефтеотстойную 9 секции. К верхней части устройства для предварительного разделения 2 подсоединен патрубок отвода газа 5 с клапаном 6 в трубопровод отвода газа 15. К нижней донной части водоотстойной секции 8 колонны 7 подсоединен трубопровод отвода воды 10 с клапаном 11. К нефтеотстойной секции 9 колонны 7 подсоединен трубопровод отвода нефти 12 с клапаном 13, а к верхней части нефтеотстойной секции 9 - трубопровод отвода газа 15 с клапаном 14.
УСТН
работает следующим образом:
По трубопроводу подвода 1 водонефтегазовая смесь поступает в устройство для предварительного разделения 2, в котором происходит предварительное разделение водонефтегазовой смеси на предварительно разделенные воду, нефть и газ. Предварительно разделенная вода по патрубку сброса 3 поступает в нефтеотстойную 9 секцию колонны 7, а предварительно разделенная нефть по патрубку подачи 4 - в нефтеотстойную 9 или водоотстойную 8 секцию колонны 7. Предварительно разделенный газ из устройства для предварительного разделения 2 поступает в патрубок отвода газа 5 и оттуда - в трубопровод отвода газа 15. Отвод основной части газа из водонефтегазовой смеси до входа в колонну 7 позволяет уменьшить рабочий объем колонны 7 При этом осуществляется очистка нефти и воды: при всплытии предварительно разделенной нефти из нее выделяется вода и оседает вниз; а при оседании воды в гидрофобном слое нефти от воды отделяется нефть. Оставшийся в предварительно разделенных нефти и воде газ выделяется в колонне 7, скапливается в ее верхней части и отводится в трубопровод отвода газа 15. Вода из водоотстойной секции 8 колонны 7 отводится по трубопроводу отвода воды 10. Нефть из нефтеотстойной секции 9 колонны 7 отводится по трубопроводу отвода нефти 12. За счет постоянного отвода нефти из колонны 7 осуществляется постоянное обновление нефти гидрофобного слоя. Клапаны 11 и 13 служат для регулирования отвода воды и нефти соответственно из колонны 7. Клапаны 6 и 14 предназначены для регулирования отвода газа из устройства для предварительного разделения 2 и колонны 7 соответственно.
Таким образом, заявляемая трубная сепарационная установка позволяет повысить качество сепарации и интенсивность процесса.
Виды сепараторов на объекте упснг днс-2 «Сатаево»
На объекте УПСНГ ДНС-2 «Сатаево» работают два сепаратора и один газовый сепаратор.
Сепаратор
нефтегазовый НГС используют
для разделения различных рабочих сред
в одном и том же технологическом процессе.
Аналогов этого устройства не существует,
и в некоторых отраслях промышленности
(к примеру, в нефтегазовом комплексе)
без него просто не обойтись.
Газосепараторы ГС используются при добыче сырья, которое содержит в своей структуре нерастворённый газ. Как правило, они представляют собой вертикальные аппараты, имеющие цилиндрическую форму. Впрочем, исполнение зависит от технологии очистки основного материала. Утечка рабочей среды из этого устройства практически полностью исключена.
Рисунок 9.1. Нефтегазосепараторы на Дожимной насосной станции
Стадии технологического процесса, нефтегазовые сепараторы НГС могут быть концевыми, промежуточными или входными. При этом сетчатые устройства используются для окончательной очистки рабочей среды от примесей.
Область применения
На нефтеперерабатывающих заводах. Изделия также применяются на входных, промежуточных и концевых ступенях промысловых установок подготовки нефти и газа.
Преимущества наших нефтегазосепараторов НГС
срок изготовления - от 50 до 60 дней;
работаем по 50%-ой предоплате.
Такие
устройства, как газосепараторы
сетчатые ГС,
имеют широкую сферу применения:
- Подземные газовые хранилища; - Газораспределительные станции; - Заводы по переработке нефти и газа; - Установки для подготовки, транспортировки и переработки попутного газа, который образуется при добыче нефти.
