Рекомендациипооформлениюпроекта

Структура пояснительной записки: титульный лист, задание, содержа- ние, введение, разделы проекта, заключение, приложения, список литерату- ры, страница для замечаний. Следует использовать соответствующуютер- минологию, обозначения, единицы измерения, знаки препинания, ссылки на литературные источники, соблюдать правила орфографии и пунктуации.

Пояснительную записку выполняют на стандартных листах белой нели- нованной бумаги формата А4 (297210). Расстояние от рамки до границ текста: 30 мм слева, 10 мм справа, 15 мм сверху, 20 мм снизу. Текст аккурат- но выполняют рукописным способом черной пастойили набирают на ком-пьютере.

На титульном листе указывают: РОСЖЕЛДОР; РГУПС (наименование вуза). Строительный факультет. Кафедра «Путь и путевое хозяйство». Кур- совая проект на тему «Проект пойменной насыпи и оздоровления выемки». Пояснительная записка. Разработал студент группы… (фамилия, инициалы). Руководитель проектирования (фамилия, инициалы). Город, год.

На обложке указывают такие же данные (кроме слов «Руководитель про-ектирования»).

Во введении следует кратко (на одной странице) охарактеризовать ос- новные задачи, стоящие перед железнодорожным транспортом, значение стабильности земляного полотна в обеспечении надежности пути, актуаль- ность вопросов, разработанных в курсовом проекте.

Текст пояснительной записки делится на разделы и подразделы, которые имеют порядковые номера, обозначенные арабскими цифрами с точками (см. содержание). Разделы и подразделы должны иметь краткие заголовки. В кон- це заголовка точку не ставят. Переносы и подчеркивание в заголовках не до- пускаются. Расстояние между заголовком и текстом – 10 мм, между послед- ней строкой текста и последующим заголовком – 15 мм. Исходные данные можно располагать в начале раздела. В конце раздела следует дать краткое заключение по результатам расчетов.

Нумерация страниц должна быть сквозной, начиная с титульного листа. Номер страницы (листа) проставляется в правом нижнем углу арабскими цифрами (в клетке 10х15 – 8х7).

В формулировках в качестве символов используются принятые обозна- чения. Первая строка экспликации начинается со слова «где» без двоеточия после него. Размерность параметров должна быть постоянной. Перед размер- ностью в расшифровке ставится запятая, после нее – точка с запятой, едини- цы измерения приводят без скобок.

Заголовки граф таблиц начинаются с прописных букв. Диагональное де- ление головки таблицы не допускается. Графа «№ п/п» в таблицу не включа- ется. Порядковые номера указываются в боковике перед их наименованием. Размерностьуказываетсявсоответствующейстрокебоковикаиливграфах

таблицы. Слово, повторяющееся в графе, заменяют кавычками. Не допуска- ются кавычки вместо повторяющихся цифр, математических символов. Если данные в графе не приводятся, то ставят прочерк. Таблицы нумеруют араб- скими цифрами (без знака №). Слово «Таблица» располагается слева. При переносе таблицы на другую страницу пишут слова«Продолжение табли- цы» с указанием номера.

Иллюстрации в виде расчетных схем, графиков и т. д. именуются рисун- ками, которые нумеруются последовательно арабскими цифрами. Каждый рисунок (при необходимости) может иметь наименование и пояснительный подрисуночный текст. Расчетные схемы должны быть четкими, масштабны- ми, рекомендуется размещать их на отдельных страницах.

Графики должны иметь координатную сетку со шкалами соответствую- щей масштабности по осям абсцисс и ординат. Числовые деления на осях ко- ординат следует начинать не с нуля, а в пределах рассматриваемых величин. Числовые значения масштаба шкал пишут за пределами рамки. Размерности отделяют запятой, не заключая в скобки.

В списке литературы сведения о книгах должны содержать: фамилию и инициалы автора, название книги, место издания (допускается сокращение двух городов: Москва – М.:, Санкт-Петербург – СПб.:), издательство,год из- дания, колличество страниц. При ссылке в тексте следует приводить поряд- ковый номер по списку литературы, заключая его в квадратные скобки.

Приложения могутбытьвформетаблиц,схем,чертежей и помещаютсяв концепояснительнойзапискисуказаниемвправомверхнемуглуслова

«Приложение» и его обозначением прописной буквой русского алфавита (А, Б, В и т. д.). Каждое приложениедолжно начинаться с новой страницы (ли- ста) и иметь тематический заголовок.

Чертежи в проекте должны быть четкими, ясными, хорошо скомпоно- ванными, равномерно распределенными по всему листу, иметь необходимые надписи, обозначения, размеры (стрелками) согласно ГОСТам ЕСКД.

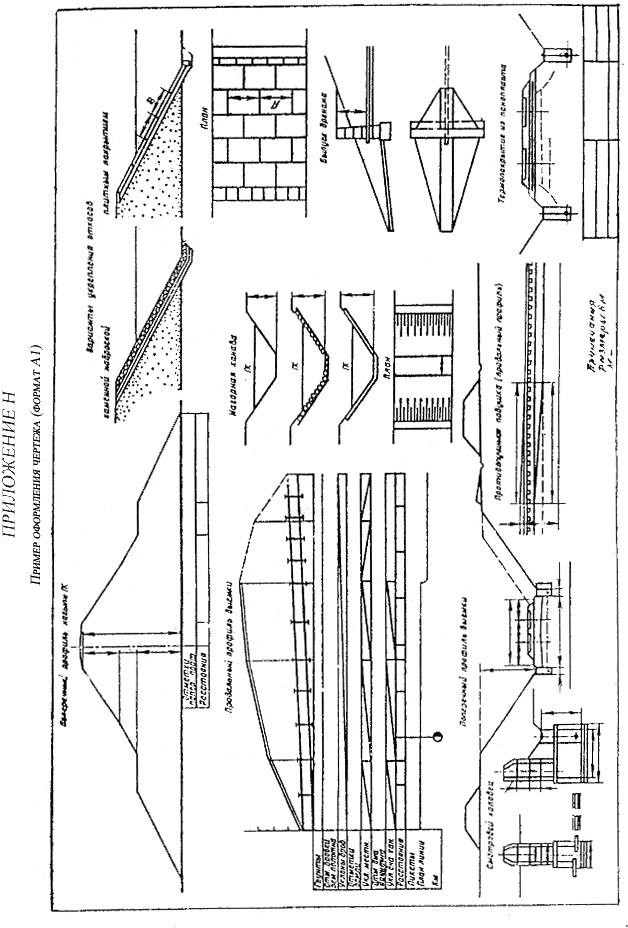

Чертежи выполняются черной пастой иликарандашом (с цветным ил- люминированием контуров). Масштабы чертежей студент выбирает самосто- ятельно. Макет листа курсового проекта по конструкции земляного полотна (с примерным размещением материала) приведен в приложении Н.

В разделе курсового проекта «Конструкции насыпи и выемки» на ват- мане формата А1 (594 × 841) вычерчивают поперечный профиль пойменной насыпи (на расчетном пикете); варианты укреплений откосов каменной наброской, бетонным плитным покрытием; продольный и поперечный про- филь выемки с дренажем, нагорной канавой; смотровой колодец (две проек- ции); продольный и поперечный профиль противопучинной подушки; тер- мопокрытие из пенопласта. Все размеры (с привязкой к осевым линиям) ука- зываются в метрах.

Расчетные схемыдля определения плотности грунта, осадок насыпи, компрессионные кривые грунтов насыпи и основания, расчетные схемы дре- нажа, термопокрытия вычерчиваются на листе формата А4 (297 × 210) (мож- но на миллиметровой бумаге) и приводятся в пояснительной записке.

Расчетную схему для графоаналитического определения коэффицента устойчивости пойменной насыпи можно вычерчивать в масштабе 1 : 100 или 1 : 200 на миллиметровой бумаге формата А2 (420 × 594).

На листе чертежа в правом нижнем углу должна быть расположена ос- новная надпись (угловой штамп) установленной ГОСТом формы с указанием темы проекта, названия листа, масштаба, кафедры, группы, учебного шифра, варианта задания, фамилии и инициалов студента, преподавателя, даты вы- полнения и защиты проекта.

Лист чертежей следует складывать изображением наружу («налицо») в следующем порядке: сначала «гармошкой», а затем поперек, чтобы угловой штамп оказался на верхней лицевой стороне сложенного чертежа (листа) в его правом нижнем углу.

Требования по оформлению текстового и графического материала в тех- ническихдокументах изложены вГОСТ2.105 –95 «Общиетребования к тек- стовым документам» (М.: Изд-во стандартов, 1995) и СТП п 9–2–02

(Ростовн/Д:РГУПС,2002),атакжевданномучебномпособии.
