Аппараты для наркоза

Для проведения ингаляционного наркоза летучими и газообразными наркотическими веществами используют специальные приборы - наркозные аппараты. Основные узлы наркозного аппарата: 1) баллоны для газообразных веществ (кислорода, динитроген оксида); 2) дозиметры и испарители для жидких наркотических веществ (например, галотана); 3) дыхательный контур (рис. 21). Кислород хранят в баллонах голубого цвета под давлением 150 атм. Чтобы уменьшить давление кислорода и динитроген оксида на выходе из баллона, используют редукторы, которые уменьшают его до 3-4 атм. Испарители предназначены для жидких наркотических веществ и представляют собой банку, в которую заливают наркотическое вещество. Пары наркотического вещества через клапан направляются в контур наркозного аппарата, концентрация паров зависит от температуры окружающей среды. Дозировка, особенно диэтилового эфира, осуществляется неточно, в условных единицах. В настоящее время распространены испарители с термокомпенсатором, который позволяет дозировать наркотическое вещество более точно - в объёмных процентах.

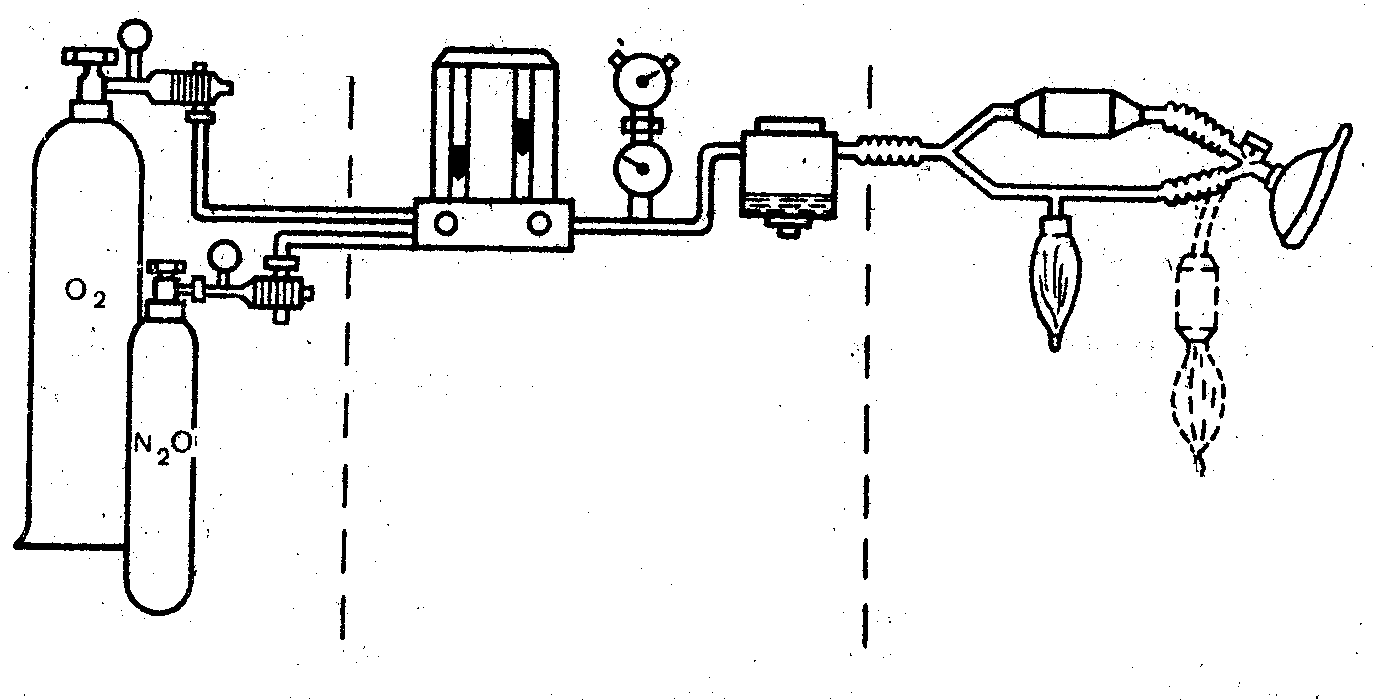

Рис. 21. Аппарат для наркоза (схема): а - баллоны с газообразными веществами; б - блок дозиметров и испарителей; в - дыхательная система.

Дозиметры предназначены для точной дозировки газообразных наркотических веществ и кислорода. Чаще применяют ротационные дозиметры - ротаметры поплавкового типа. Газовый поток внутри стеклянной трубки устремляется снизу вверх. Смещение поплавка определяет минутный расход газа в литрах (л/мин).

Дыхательный контур состоит из дыхательного меха, мешка, шлангов, клапанов, адсорбера. По дыхательному контуру наркотическое вещество от дозиметра и испарителя направляется к больному, а выдыхаемый больным воздух - в аппарат.

Наркотическая дыхательная смесь образуется в наркозном аппарате путём смешения газов или паров наркотических веществ с кислородом.

Кислород, пройдя через дозиметр, смешивается в специальной камере с динитроген оксидом, циклопропаном, также прошедшими через дозиметр, в определённых соотношениях, необходимых для проведения наркоза. При использовании жидких наркотических веществ смесь образуется при прохождении кислорода через испаритель. Затем она поступает в дыхательную систему аппарата и далее в дыхательные пути больного. Количество поступающей наркотической смеси должно составлять 8-10 л/мин, из них кислорода - не менее 20%. Отношение наркотических газов и выдыхаемого воздуха к атмосферному воздуху может быть различным. В зависимости от этого выделяют четыре способа циркуляции (дыхательных контура).

1. Открытый способ (контур). Больной вдыхает смесь атмосферного воздуха, прошедшую через испаритель наркозного аппарата, а выдох происходит в окружающую атмосферу операционной. При этом способе отмечаются большой расход наркотических веществ и загрязнение ими воздуха операционной, которым дышит весь медицинский персонал, участвующий в операции.

2. Полуоткрытый способ (контур). Больной вдыхает смесь кислорода с наркотическим веществом из аппарата и выдыхает её в атмосферу операционной. Это самый безопасный контур дыхания для больного.

3. Полузакрытый способ (контур). Вдох производится из аппарата, как при полуоткрытом способе, а выдох - частично в аппарат, а частично - в атмосферу операционной. Смесь, выдыхаемая в аппарат, проходит через адсорбер, где освобождается от углекислоты, поступает в дыхательную систему аппарата и, смешиваясь с образующейся наркотической смесью, вновь поступает к больному.

4. Закрытый способ (контур) предусматривает вдох и выдох соответственно из аппарата в аппарат. Вдыхаемая и выдыхаемая смеси газов полностью изолированы от окружающей среды. Выдыхаемая газонаркотическая смесь после освобождения от углекислоты в адсорбере вновь поступает к больному, соединяясь с вновь образующейся наркотической смесью. Этот вид контура для проведения наркоза экономичен и экологически чист. Его недостаток - опасность гиперкапнии для больного при несвоевременной смене химического поглотителя или плохом его качестве (поглотитель необходимо менять через 40 мин - 1 ч работы).
